STEERING AXLE погрузчика электрического Hyundai 22/25/30/35BH-9

Код подсистемы:5010

Наименование:STEERING AXLE

Версия:

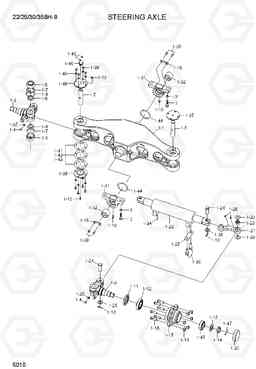

STEERING AXLE 22/25/30/35BH-9

Поз.	Код	Наименование	Кол	Прим.
1	81FH-58012	рулевое в сборе мост	1
1-1	XKCF-00201	рулевое управление ва ось	1
1-10	XKCF-00210	Масленка	6
1-11	XKCF-00211	Сальник	2
1-12	XKCF-00212	Подшипник конический роликовый	2
1-13	XKCF-00213	SPLIT PIN	4
1-14	XKCF-00214	гайка с прорезями	2
1-15	XKCF-00215	Шайба	2
1-16	XKCF-00216	Пластина	2
1-17	XKCF-00217	Ступица	2
1-18	XKCF-00218	Болт ступицы	12
1-19	XKCF-00219	гайку ступицы	12
1-2	XKCF-00202	Поворотный кулак, правый	1
1-20	XKCF-00220	Крышка ступицы	2
1-21	XKCF-00221	ссылка руля	2
1-22	@	STEERING CYLINDER	1	SEE 5011
1-23	XKCF-00223	подшипник SPH равнина	4
1-24	XKCF-00224	контактный фронтальный ссылку	4
1-25	XKCF-00225	Плоская шайба	2
1-26	XKCF-00226	Масленка	4
1-27	XKCF-00227	плита замок	2
1-3	XKCF-00203	Поворотный кулак, левый	1
1-30	XKCF-00230	Болт с шестигранной головкой (под шестигранник)	4
1-31	XKCF-00231	блок цапфы	2
1-32	XKCF-00232	Втулка	2
1-33	XKCF-00233	Шайба упорная	8
1-34	XKCF-00234	Палец	1
1-35	XKCF-00235	Шайба пружинная	2
1-36	XKCF-00236	Шайба	2
1-37	XKCF-00237	покрытия верхняя	1
1-38	XKCF-00238	нижнюю крышку	2
1-39	XKCF-00239	Болт с шестигранной головкой (под шестигранник)	20
1-4	XKCF-00204	Болт специальный	2
1-40	XKCF-00240	Шайба пружинная	16
1-41	XKCF-00241	Прокладка	4
1-42	XKCF-00242	Прокладка	4
1-43	XKCF-00243	Прокладка	4
1-44	XKCF-00244	Прокладка	4
1-45	XKCF-00245	Подшипник конический роликовый	2
1-46	21HE-72050	Потенциометр в сборе	1
1-47	XKCF-00246	SPLIT PIN	2
1-48	XKCF-00247	покрытия верхний, s.mtg	1
1-49	XKCF-00248	Болт	2
1-5	XKCF-00205	шкворень с	2
1-6	XKCF-00206	Подшипник конический роликовый	4
1-7	XKCF-00207	Сальник	4
1-8	XKCF-00208	RING-RETAINING	2
1-9	XKCF-00209	Фланец	4
2	S017-20060D	Болт с шестигранной головкой (под шестигранник)	4
3	S441-200006	Шайба	4
