Каталог запчастей
-
Hyundai
-
22/25/30/35BH-9
- OUTER PANEL 2
OUTER PANEL 2 погрузчика электрического Hyundai 22/25/30/35BH-9
OUTER PANEL 2 погрузчика электрического Hyundai 22/25/30/35BH-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:OUTER PANEL 2
Версия:2014. 6.30 REV.14F

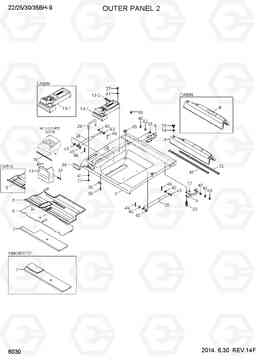

OUTER PANEL 2 22/25/30/35BH-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71HU-12014 | BATTERY COVER WA | 1 |
22BH-9
|
|
| 1 | 71HU-12013 | BATTERY COVER WA | 1 |
25BH-9
|
|
| 1 | 71HU-12014 | BATTERY COVER WA | 1 |
25BH-9
|
|
| 1 | 71HU-10015 | BATTERY COVER WA | 1 |
30BH-9
|
|
| 1 | 71HU-10016 | BATTERY COVER WA | 1 |
30BH-9
|
|
| 1 | 71HU-10015 | BATTERY COVER WA | 1 |
35BH-9
|
|
| 1 | 71HU-10016 | BATTERY COVER WA | 1 |
35BH-9
|
|
| 11 | 71FY-13142 | Крышка гидрораспределителя | 1 | ||
| 13 | 71B1-10715 | бардачок в сборе | 1 | ||
| 13 | 71B1-12710 | CONSOLE BOX ASSY | 1 |
22BH-9,CABIN
|
|
| 13 | 71B1-12710 | CONSOLE BOX ASSY | 1 |
25BH-9,CABIN
|
|
| 13 | 71B1-12710 | CONSOLE BOX ASSY | 1 |
30BH-9,CABIN
|
|
| 13 | 71B1-12710 | CONSOLE BOX ASSY | 1 |
35BH-9,CABIN
|
|
| 13-1 | 71B1-10165 | бардачок | 1 | ||
| 13-1 | 71B1-12160 | CONSOLE BOX | 1 |
22BH-9,CABIN
|
|
| 13-1 | 71B1-12160 | CONSOLE BOX | 1 |
25BH-9,CABIN
|
|
| 13-1 | 71B1-12160 | CONSOLE BOX | 1 |
30BH-9,CABIN
|
|
| 13-1 | 71B1-12160 | CONSOLE BOX | 1 |
35BH-9,CABIN
|
|
| 13-2 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 25 | 71HU-11471 | газовая пружина в сборе | 1 |
22BH-9
|
|
| 25 | 71HD-10040 | GAS SPRING | 1 |
25BH-9
|
|
| 25 | 71HU-11470 | газовая пружина в сборе | 1 |
25BH-9
|
|
| 25 | 71HU-11471 | газовая пружина в сборе | 1 |
25BH-9
|
|
| 25 | 71HD-10041 | газовая пружина в сборе | 1 |
30BH-9
|
|
| 25 | 71B3-11030 | газовая пружина в сборе | 1 |
30BH-9
|
|
| 25 | 71HD-10041 | газовая пружина в сборе | 1 |
35BH-9
|
|
| 25 | 71B3-11030 | газовая пружина в сборе | 1 |
35BH-9
|
|
| 26 | 71HU-11481 | газовая пружина в сборе | 1 |
22BH-9
|
|
| 26 | 71HD-11040 | GAS SPRING | 1 |
25BH-9
|
|
| 26 | 71HU-11480 | газовая пружина в сборе | 1 |
25BH-9
|
|
| 26 | 71HU-11481 | газовая пружина в сборе | 1 |
25BH-9
|
|
| 26 | 71HD-11041 | газовая пружина в сборе | 1 |
30BH-9
|
|
| 26 | 71B3-11040 | газовая пружина в сборе | 1 |
30BH-9
|
|
| 26 | 71HD-11041 | газовая пружина в сборе | 1 |
35BH-9
|
|
| 26 | 71B3-11040 | газовая пружина в сборе | 1 |
35BH-9
|
|
| 27 | S275-06000B | Гайка самоблокирующаяся | 6 | ||
| 28 | 71FY-13582 | рукоятка | 1 |
22BH-9
|
|
| 28 | 71FY-13583 | HAND GRIP | 1 |
22BH-9
|
|
| 28 | 71FY-13582 | рукоятка | 1 |
25BH-9
|
|
| 28 | 71FY-13583 | HAND GRIP | 1 |
25BH-9
|
|
| 28 | 71FY-13582 | рукоятка | 1 |
30BH-9
|
|
| 28 | 71FY-13583 | HAND GRIP | 1 |
30BH-9
|
|
| 28 | 71FY-13582 | рукоятка | 1 |
35BH-9
|
|
| 28 | 71FY-13583 | HAND GRIP | 1 |
35BH-9
|
|
| 30 | F12100190 | CUSHION | 2 | ||
| 31 | S002-060166 | SCREW-TRUSHEAD | 4 | ||
| 33 | S035-082526 | Болт | 4 | ||
| 36 | S131-051256 | SCREW-W/WASHER | 4 | ||
| 4 | 71B1-10055 | REAR COVER | 1 |
NON-UL, STD
|
|
| 4 | 71B1-11053 | REAR COVER | 1 |
UL
|
|
| 4 | 71B1-12050 | REAR COVER | 1 |
22BH-9,CABIN
|
|
| 4 | 71B1-12050 | REAR COVER | 1 |
25BH-9,CABIN
|
|
| 4 | 71B1-12050 | REAR COVER | 1 |
30BH-9,CABIN
|
|
| 4 | 71B1-12050 | REAR COVER | 1 |
35BH-9,CABIN
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 2 |
22BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 6 |
25BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 2 |
25BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 6 |
30BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 2 |
30BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 6 |
35BH-9
|
|
| 40 | S275-08000B | Гайка самоблокирующаяся | 2 |
35BH-9
|
|
| 41 | S403-06000B | Шайба я / зуб | 6 | ||
| 42 | S403-08200B | Плоская шайба | 2 |
22BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 14 |
25BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 10 |
25BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 2 |
30BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 14 |
30BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 10 |
30BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 2 |
30BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 14 |
35BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 10 |
35BH-9
|
|
| 42 | S403-08200B | Плоская шайба | 2 |
35BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 10 |
22BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 2 |
25BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 10 |
25BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 2 |
30BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 10 |
30BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 2 |
35BH-9
|
|
| 43 | S403-10200B | Плоская шайба | 10 |
35BH-9
|
|
| 45 | S771-009800 | Уплотнитель | 1 | ||
| 46 | S461-320202 | Палец | 4 |
22BH-9
|
|
| 46 | S461-080206 | Палец | 4 |
25BH-9
|
|
| 46 | S461-320202 | Палец | 4 |
25BH-9
|
|
| 46 | S461-080206 | Палец | 4 |
30BH-9
|
|
| 46 | S461-320202 | Палец | 4 |
30BH-9
|
|
| 46 | S461-080206 | Палец | 4 |
35BH-9
|
|
| 46 | S461-320202 | Палец | 4 |
35BH-9
|
|
| 5 | 71HU-10074 | MAT-FLOOR | 1 | ||
| 5 | 71HU-11071 | MAT-FLOOR | 1 |
22BH-9,CABIN
|
|
| 5 | 71HU-11071 | MAT-FLOOR | 1 |
25BH-9,CABIN
|
|
| 5 | 71HU-11071 | MAT-FLOOR | 1 |
30BH-9,CABIN
|
|
| 5 | 71HU-11071 | MAT-FLOOR | 1 |
35BH-9,CABIN
|
|
| 51 | S035-082036 | Болт | 2 | ||
| 55 | S035-061526 | Болт | 6 | ||
| 6 | 71HU-10085 | FLOOR PLATE-FRONT | 1 |
22BH-9
|
|
| 6 | 71HU-10084 | FLOOR PLATE-FRONT | 1 |
25BH-9
|
|
| 6 | 71HU-10085 | FLOOR PLATE-FRONT | 1 |
25BH-9
|
|
| 6 | 71HU-10084 | FLOOR PLATE-FRONT | 1 |
30BH-9
|
|
| 6 | 71HU-10085 | FLOOR PLATE-FRONT | 1 |
30BH-9
|
|
| 6 | 71HU-10084 | FLOOR PLATE-FRONT | 1 |
35BH-9
|
|
| 6 | 71HU-10085 | FLOOR PLATE-FRONT | 1 |
35BH-9
|
|
| 7 | 71HU-10095 | FLOOR PLATE-REAR | 1 |
22BH-9,STD
|
|
| 7 | 71HU-10094 | FLOOR PLATE-REAR | 1 |
25BH-9,STD
|
|
| 7 | 71HU-10095 | FLOOR PLATE-REAR | 1 |
25BH-9,STD
|
|
| 7 | 71HU-10094 | FLOOR PLATE-REAR | 1 |
30BH-9,STD
|
|
| 7 | 71HU-10095 | FLOOR PLATE-REAR | 1 |
30BH-9,STD
|
|
| 7 | 71HU-10094 | FLOOR PLATE-REAR | 1 |
35BH-9,STD
|
|
| 7 | 71HU-10095 | FLOOR PLATE-REAR | 1 |
35BH-9,STD
|
|
| 7 | 71HU-11093 | FLOOR PLATE-REAR | 1 |
22,FINGERTIP
|
|
| 7 | 71HU-11092 | FLOOR PLATE-REAR | 1 |
25,FINGERTIP
|
|
| 7 | 71HU-11093 | FLOOR PLATE-REAR | 1 |
25,FINGERTIP
|
|
| 7 | 71HU-11092 | FLOOR PLATE-REAR | 1 |
30,FINGERTIP
|
|
| 7 | 71HU-11093 | FLOOR PLATE-REAR | 1 |
30,FINGERTIP
|
|
| 7 | 71HU-11092 | FLOOR PLATE-REAR | 1 |
35,FINGERTIP
|
|
| 7 | 71HU-11093 | FLOOR PLATE-REAR | 1 |
35,FINGERTIP
|
|
| 72 | S772-012400 | уплотнитель | 1 | ||
| 73 | FBC0900110-01 | KNOB | 4 | ||
| 74 | 71FE-10170 | резинок | 4 | ||
| 76 | S791-016021 | GROMMET-PLATE | 1 |
22BH-9
|
|
| 76 | S791-016021 | GROMMET-PLATE | 1 |
25BH-9
|
|
| 76 | S791-016021 | GROMMET-PLATE | 1 |
30BH-9
|
|
| 76 | S791-016021 | GROMMET-PLATE | 1 |
35BH-9
|
|
| 77 | 71B1-10830 | Прокладка | 2 |
22BH-9
|
|
| 77 | 71B1-10830 | Прокладка | 2 |
25BH-9
|
|
| 77 | 71B1-10830 | Прокладка | 2 |
30BH-9
|
|
| 77 | 71B1-10830 | Прокладка | 2 |
35BH-9
|
|
| 8 | 71B1-10114 | HINGE WA-LH | 1 | ||
| 80 | 71B1-31210 | CAP | 3 |
22BH-9
|
|
| 80 | 71B1-31210 | CAP | 3 |
25BH-9
|
|
| 80 | 71B1-31210 | CAP | 3 |
30BH-9
|
|
| 80 | 71B1-31210 | CAP | 3 |
35BH-9
|
|
| 9 | 71B1-10134 | HINGE WA-RH | 1 |
