3-SPOOL HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/35BH-9
3-SPOOL HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/35BH-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7570
Наименование:3-SPOOL HYD PIPING (QF-MAST)
Версия:2013. 3.31 REV.13C

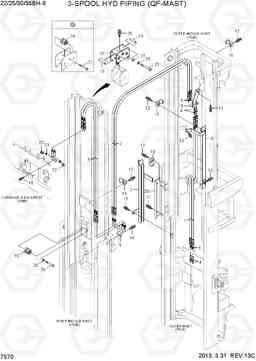

3-SPOOL HYD PIPING (QF-MAST) 22/25/30/35BH-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064056 | Шланг в сборе | 2 |
QF610, 22/25/30
|
|
| 1 | X970-064058 | Шланг в сборе | 2 |
QF610,35BH-9
|
|
| 1 | X970-064064 | Шланг в сборе | 2 |
QF660, 22/25/30
|
|
| 1 | X970-064066 | Шланг в сборе | 2 |
QF660,35BH-9
|
|
| 1 | X970-064068 | Шланг в сборе | 2 |
QF700, 22/25/30
|
|
| 1 | X970-064070 | Шланг в сборе | 2 |
QF700,35BH-9
|
|
| 1 | X970-064074 | Шланг в сборе | 2 |
QF745, 22/25/30
|
|
| 1 | X970-064076 | Шланг в сборе | 2 |
QF745,35BH-9
|
|
| 1 | X970-064080 | Шланг в сборе | 2 |
QF790, 22/25/30
|
|
| 1 | X970-064082 | Шланг в сборе | 2 |
QF790,35BH-9
|
|
| 10 | 3DHN-90600 | Пластина | 1 | ||
| 11 | S035-082526 | Болт | 5 | ||
| 12 | S035-063526 | Болт | 14 | ||
| 13 | S035-082026 | Болт | 3 | ||
| 14 | S037-102526 | Болт | 2 | ||
| 15 | 34FG-90260 | Зажим | 7 | ||
| 16 | 38FY-90300 | Шланг шкив | 10 | ||
| 18 | S037-104026 | Болт | 2 | ||
| 19 | 34FY-90130 | Вставка | 2 | ||
| 2 | X970-064044 | Шланг в сборе | 2 |
QF610, 22/25/30
|
|
| 2 | X970-064045 | Шланг в сборе | 2 |
QF610, 35BH-9
|
|
| 2 | X970-064048 | Шланг в сборе | 2 |
QF660, 22/25/30
|
|
| 2 | X970-064049 | Шланг в сборе | 2 |
QF660, 35BH-9
|
|
| 2 | X970-064050 | Шланг в сборе | 2 |
QF700, 22/25/30
|
|
| 2 | X970-064051 | Шланг в сборе | 2 |
QF700, 35BH-9
|
|
| 2 | X970-064053 | Шланг в сборе | 2 |
QF745, 22/25/30
|
|
| 2 | X970-064054 | Шланг в сборе | 2 |
QF745, 35BH-9
|
|
| 2 | X970-064056 | Шланг в сборе | 2 |
QF790, 22/25/30
|
|
| 2 | X970-064057 | Шланг в сборе | 2 |
QF790, 35BH-9
|
|
| 20 | S035-081526 | Болт | 2 | ||
| 21 | S035-066526 | Болт | 7 | ||
| 22 | X710-100103 | Крышка | 2 | ||
| 23 | 33HA-90401 | Трубка | 1 | ||
| 24 | S109-060806 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 25 | S411-060006 | Шайба пружинная | 5 | ||
| 26 | 3DHN-91500 | Пластина | 1 | ||
| 27 | S403-06200B | Плоская шайба | 7 | ||
| 3 | X970-064044 | Шланг в сборе | 2 |
QF610, 22/25/30
|
|
| 3 | X970-064045 | Шланг в сборе | 2 |
QF610, 35BH-9
|
|
| 3 | X970-064047 | Шланг в сборе | 2 |
QF660, 22/25/30
|
|
| 3 | X970-064048 | Шланг в сборе | 2 |
QF660, 35BH-9
|
|
| 3 | X970-064049 | Шланг в сборе | 2 |
QF700, 22/25/30
|
|
| 3 | X970-064050 | Шланг в сборе | 2 |
QF700, 35BH-9
|
|
| 3 | X970-064055 | Шланг в сборе | 2 |
QF745, 22/25/30
|
|
| 3 | X970-064056 | Шланг в сборе | 2 |
QF745, 35BH-9
|
|
| 3 | X970-064061 | Шланг в сборе | 2 |
QF790, 22/25/30
|
|
| 3 | X970-064062 | Шланг в сборе | 2 |
QF790, 35BH-9
|
|
| 4 | 31FG-80210 | Соединитель | 4 | ||
| 5 | 31FG-80430 | Гайка | 4 | ||
| 6 | 3DHN-90200 | Охранник ва внешней середине | 1 |
QF610
|
|
| 6 | 3DHN-90210 | Охранник ва внешней середине | 1 |
QF660
|
|
| 6 | 3DHN-90220 | Охранник ва внешней середине | 1 |
QF700
|
|
| 6 | 3DHN-90230 | Охранник ва внешней середине | 1 |
QF745
|
|
| 6 | 3DHN-90240 | Охранник ва внешней середине | 1 |
QF790
|
|
| 7 | 3DHN-90302 | Охранник ва внешний | 1 |
QF610
|
|
| 7 | 3DHN-90312 | Охранник ва внешний | 1 |
QF660
|
|
| 7 | 3DHN-90322 | Охранник ва внешний | 1 |
QF700
|
|
| 7 | 3DHN-90332 | Охранник ва внешний | 1 |
QF745
|
|
| 7 | 3DHN-90342 | Охранник ва внешний | 1 |
QF790
|
|
| 8 | 3DHN-90400 | Кронштейн | 1 | ||
| 9 | 3DHN-90501 | Трубка | 1 |
