4-SPOOL HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/35BH-9
4-SPOOL HYD PIPING (QF-MAST) погрузчика электрического Hyundai 22/25/30/35BH-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7580
Наименование:4-SPOOL HYD PIPING (QF-MAST)
Версия:2013. 3.31 REV.13C

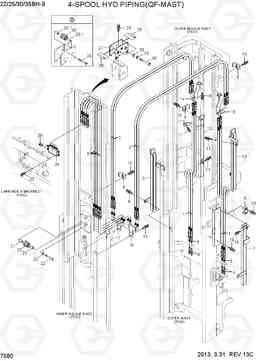

4-SPOOL HYD PIPING (QF-MAST) 22/25/30/35BH-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064056 | Шланг в сборе | 4 |
QF610,22~30BH-9
|
|
| 1 | X970-064058 | Шланг в сборе | 4 |
QF610,35BH-9
|
|
| 1 | X970-064064 | Шланг в сборе | 4 |
QF660,22~30BH-9
|
|
| 1 | X970-064066 | Шланг в сборе | 4 |
QF660,35BH-9
|
|
| 1 | X970-064068 | Шланг в сборе | 4 |
QF700,22~30BH-9
|
|
| 1 | X970-064070 | Шланг в сборе | 4 |
QF700,35BH-9
|
|
| 1 | X970-064074 | Шланг в сборе | 4 |
QF745,22~30BH-9
|
|
| 1 | X970-064076 | Шланг в сборе | 4 |
QF745,35BH-9
|
|
| 1 | X970-064080 | Шланг в сборе | 4 |
QF790,22~30BH-9
|
|
| 1 | X970-064082 | Шланг в сборе | 4 |
QF790,35BH-9
|
|
| 10 | S035-063526 | Болт | 28 | ||
| 11 | S035-082026 | Болт | 4 | ||
| 12 | 3DHN-90200 | Охранник ва внешней середине | 1 |
QF610
|
|
| 12 | 3DHN-90210 | Охранник ва внешней середине | 1 |
QF660
|
|
| 12 | 3DHN-90220 | Охранник ва внешней середине | 1 |
QF700
|
|
| 12 | 3DHN-90230 | Охранник ва внешней середине | 1 |
QF745
|
|
| 12 | 3DHN-90240 | Охранник ва внешней середине | 1 |
QF790
|
|
| 13 | 3DHN-91300 | Охранник ва внешней середине | 1 |
QF610
|
|
| 13 | 3DHN-91310 | Охранник ва внешней середине | 1 |
QF660
|
|
| 13 | 3DHN-91320 | Охранник ва внешней середине | 1 |
QF700
|
|
| 13 | 3DHN-91330 | Охранник ва внешней середине | 1 |
QF745
|
|
| 13 | 3DHN-91340 | Охранник ва внешней середине | 1 |
QF790
|
|
| 14 | 3DHN-90400 | Кронштейн | 1 | ||
| 15 | 3DHN-90440 | Кронштейн | 1 | ||
| 16 | S035-082526 | Болт | 10 | ||
| 17 | 3DHN-90501 | Трубка | 1 | ||
| 18 | 3DHN-90531 | Трубка | 1 | ||
| 19 | S037-102526 | Болт | 4 | ||
| 2 | X970-064044 | Шланг в сборе | 4 |
QF610,22~30BH-9
|
|
| 2 | X970-064045 | Шланг в сборе | 4 |
QF610,35BH-9
|
|
| 2 | X970-064048 | Шланг в сборе | 4 |
QF660,22~30BH-9
|
|
| 2 | X970-064049 | Шланг в сборе | 4 |
QF660,35BH-9
|
|
| 2 | X970-064050 | Шланг в сборе | 4 |
QF700,22~30BH-9
|
|
| 2 | X970-064051 | Шланг в сборе | 4 |
QF700,35BH-9
|
|
| 2 | X970-064053 | Шланг в сборе | 4 |
QF745,22~30BH-9
|
|
| 2 | X970-064054 | Шланг в сборе | 4 |
QF745,35BH-9
|
|
| 2 | X970-064056 | Шланг в сборе | 4 |
QF790,22~30BH-9
|
|
| 2 | X970-064057 | Шланг в сборе | 4 |
QF790,35BH-9
|
|
| 20 | 38FY-90301 | Шланг шкив | 20 | ||
| 20-1 | S731-007012 | дю куст | 2 | ||
| 22 | S015-060806 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 23 | S411-060006 | Шайба пружинная | 24 | ||
| 24 | 34FK-90401 | блок ва | 2 | ||
| 25 | S037-104026 | Болт | 4 | ||
| 26 | X710-100103 | Крышка | 4 | ||
| 27 | 3DHN-90600 | Пластина | 2 | ||
| 28 | 34FY-90130 | Вставка | 4 | ||
| 29 | S035-081526 | Болт | 4 | ||
| 3 | X970-064044 | Шланг в сборе | 4 |
QF610,22~30BH-9
|
|
| 3 | X970-064045 | Шланг в сборе | 4 |
QF610,35BH-9
|
|
| 3 | X970-064047 | Шланг в сборе | 4 |
QF660,22~30BH-9
|
|
| 3 | X970-064048 | Шланг в сборе | 4 |
QF660,35BH-9
|
|
| 3 | X970-064049 | Шланг в сборе | 4 |
QF700,22~30BH-9
|
|
| 3 | X970-064050 | Шланг в сборе | 4 |
QF700,35BH-9
|
|
| 3 | X970-064055 | Шланг в сборе | 4 |
QF745,22~30BH-9
|
|
| 3 | X970-064056 | Шланг в сборе | 4 |
QF745,35BH-9
|
|
| 3 | X970-064061 | Шланг в сборе | 4 |
QF790,22~30BH-9
|
|
| 3 | X970-064062 | Шланг в сборе | 4 |
QF790,35BH-9
|
|
| 30 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 31 | 3DHN-91501 | Пластина | 2 | ||
| 32 | S403-06200B | Плоская шайба | 14 | ||
| 4 | 31FG-80210 | Соединитель | 8 | ||
| 5 | 31FG-80430 | Гайка | 8 | ||
| 6 | 3DHN-90302 | Охранник ва внешний | 1 |
QF610
|
|
| 6 | 3DHN-90312 | Охранник ва внешний | 1 |
QF660
|
|
| 6 | 3DHN-90322 | Охранник ва внешний | 1 |
QF700
|
|
| 6 | 3DHN-90332 | Охранник ва внешний | 1 |
QF745
|
|
| 6 | 3DHN-90342 | Охранник ва внешний | 1 |
QF790
|
|
| 7 | 3DHN-91402 | Охранник ва внешний | 1 |
QF610
|
|
| 7 | 3DHN-91412 | Охранник ва внешний | 1 |
QF660
|
|
| 7 | 3DHN-91422 | Охранник ва внешний | 1 |
QF700
|
|
| 7 | 3DHN-91432 | Охранник ва внешний | 1 |
QF745
|
|
| 7 | 3DHN-91442 | Охранник ва внешний | 1 |
QF790
|
|
| 8 | S035-081626 | Болт | 2 | ||
| 9 | 33HN-90240 | Зажим | 14 |
