Каталог запчастей
-
Hyundai
-
22/25/30BHA-7
- ELECTRIC
ELECTRIC погрузчика электрического Hyundai 22/25/30BHA-7
ELECTRIC погрузчика электрического Hyundai 22/25/30BHA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ELECTRIC
Версия:2012. 12.31 REV.12M

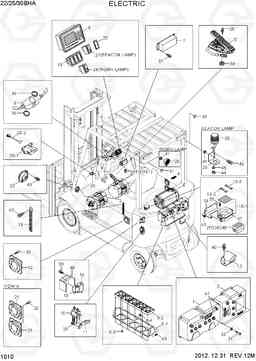

ELECTRIC 22/25/30BHA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21FH-18011 | инвертор тяги | 1 | ||
| 10 | 21FY-72090 | контактор sw200b | 1 | ||
| 11 | 310005130 | кронштейн SW200 | 1 | ||
| 12 | 21HE-72060 | Вентилятор | 1 | ||
| 13 | 21FH-12080 | Блок предохранителей в сборе | 1 |
22,W/O HEATING
|
|
| 13 | 21FH-12080 | Блок предохранителей в сборе | 1 |
25,W/O HEATING
|
|
| 13 | 21FH-12080 | Блок предохранителей в сборе | 1 |
30,W/O HEATING
|
|
| 13-1 | 21FH-12090 | Крышка и пропуск | 1 | ||
| 13-2 | 21HB-79030 | предохранитель (15А) | 3 | ||
| 13-3 | 21HB-79020 | предохранитель (10А) | 12 | ||
| 14 | 21FH-12110 | Кронштейн Блок предохранителей | 1 | ||
| 15 | 21E3-0011 | Реле | 1 |
22BHA-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
22BHA-7
|
|
| 15 | 21E3-0011 | Реле | 1 |
25BHA-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
25BHA-7
|
|
| 15 | 21E3-0011 | Реле | 1 |
30BHA-7
|
|
| 15 | 21E3-0025 | Реле | 1 |
30BHA-7
|
|
| 16 | 21M6-40052 | Прерыватель указателей поворота в сборе | 1 | ||
| 17 | 21FD-30311 | зуммер назад (12) | 1 |
22BHA-7
|
|
| 17 | 21FD-30312 | зуммер назад | 1 |
22BHA-7
|
|
| 17 | 21FD-30311 | зуммер назад (12) | 1 |
25BHA-7
|
|
| 17 | 21FD-30312 | зуммер назад | 1 |
25BHA-7
|
|
| 17 | 21FD-30311 | зуммер назад (12) | 1 |
30BHA-7
|
|
| 17 | 21FD-30312 | зуммер назад | 1 |
30BHA-7
|
|
| 18 | 21FH-72071 | Втягивающее реле | 1 | ||
| 19 | 21FY-72080 | ремень статический | 1 | ||
| 2 | 21FH-18021 | инвертор насос | 1 | ||
| 20 | 21FH-12050 | SWITCH ASSY парковка | 1 | ||
| 20-1 | 310006190 | Переключатель микро | 1 | ||
| 20-2 | 21FH-15050 | Жгут р переключатель | 1 | ||
| 21 | 21FH-12120 | FAN ASSY | 1 | ||
| 22 | 21E6-10460 | Крышка | 1 | ||
| 23 | 21M8-00070 | Звуковой сигнал | 1 |
22BHA-7
|
|
| 23 | 21M8-00071 | Звуковой сигнал | 1 |
22BHA-7
|
|
| 23 | 21M8-00070 | Звуковой сигнал | 1 |
25BHA-7
|
|
| 23 | 21M8-00071 | Звуковой сигнал | 1 |
25BHA-7
|
|
| 23 | 21M8-00070 | Звуковой сигнал | 1 |
30BHA-7
|
|
| 23 | 21M8-00071 | Звуковой сигнал | 1 |
30BHA-7
|
|
| 24 | 21E6-10460 | Крышка | 1 |
WITHOUT LAMP
|
|
| 24 | 21M8-01120 | перейти ж / лампы (12) | 1 |
WITH LAMP, REAR
|
|
| 24-1 | 21E6-10510 | Вставка (рабочий свет) | 1 | ||
| 24-2 | 511106 | Переключатель | 1 | ||
| 25 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER
|
|
| 25 | 21HA-20310 | лампа маяка, янтарь | 1 |
22BHA-7
|
|
| 25 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER
|
|
| 25 | 21HA-20310 | лампа маяка, янтарь | 1 |
25BHA-7
|
|
| 25 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
AMBER
|
|
| 25 | 21HA-20310 | лампа маяка, янтарь | 1 |
30BHA-7
|
|
| 25 | F23842010 | Строб лампа красная | 1 |
RED
|
|
| 25 | 21HA-20320 | лампа маяк, красный | 1 |
22BHA-7
|
|
| 25 | F23842010 | Строб лампа красная | 1 |
RED
|
|
| 25 | 21HA-20320 | лампа маяк, красный | 1 |
25BHA-7
|
|
| 25 | F23842010 | Строб лампа красная | 1 |
RED
|
|
| 25 | 21HA-20320 | лампа маяк, красный | 1 |
30BHA-7
|
|
| 25 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE
|
|
| 25 | 21HA-20330 | лампа маяк, синий | 1 |
22BHA-7
|
|
| 25 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE
|
|
| 25 | 21HA-20330 | лампа маяк, синий | 1 |
25BHA-7
|
|
| 25 | 21FG-10820 | Строб лампа синяя | 1 |
BLUE
|
|
| 25 | 21HA-20330 | лампа маяк, синий | 1 |
30BHA-7
|
|
| 25-1 | 21FG-10860 | Глобус янтарь | 1 |
AMBER
|
|
| 25-1 | 21FG-10850 | Глобус красный | 1 |
RED
|
|
| 25-1 | 21FG-10870 | Глобус синий | 1 |
BLUE
|
|
| 26 | 21FH-72011 | Кронштейн маяк | 1 | ||
| 26 | 21FH-72012 | кронштейн лампы маяк | 1 |
22BHA-7
|
|
| 26 | 21FH-72011 | Кронштейн маяк | 1 | ||
| 26 | 21FH-72012 | кронштейн лампы маяк | 1 |
25BHA-7
|
|
| 26 | 21FH-72011 | Кронштейн маяк | 1 | ||
| 26 | 21FH-72012 | кронштейн лампы маяк | 1 |
30BHA-7
|
|
| 27 | 21M6-00400 | Переключатель маячка | 1 | ||
| 28 | F12840010 | LAMP SUB ASSY-WORK | 1 | ||
| 28 | F12840011 | LAMP SUB ASSY-WORK | 1 |
22BHA-7
|
|
| 28 | F12840010 | LAMP SUB ASSY-WORK | 1 | ||
| 28 | F12840011 | LAMP SUB ASSY-WORK | 1 |
25BHA-7
|
|
| 28 | F12840010 | LAMP SUB ASSY-WORK | 1 | ||
| 28 | F12840011 | LAMP SUB ASSY-WORK | 1 |
30BHA-7
|
|
| 28-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 3 | 21FH-12010 | тяговый | 2 | ||
| 3-1 | 21FH-02140 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 31 | S109-080856 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 32 | S151-050156 | SCREW-TAPPING | 12 | ||
| 33 | S411-080006 | Шайба пружинная | 10 | ||
| 34 | S681-290400 | Уплотнительная втулка | 1 | ||
| 35 | S035-082026 | Болт | 2 | ||
| 36 | F12140020 | Уплотнительная втулка | 2 | ||
| 37 | S131-051246 | SCREW-W/WASHER | 4 | ||
| 39 | S132-061526 | SCREW-W/WASHER | 6 | ||
| 4 | 21FH-12020 | насос | 1 | ||
| 40 | S035-081526 | Болт | 8 | ||
| 41 | S661-250800 | Крышка резиновая | 1 |
W/O W/LAMP
|
|
| 41 | S681-190400 | Уплотнительная втулка | 1 |
W/WORK LAMP
|
|
| 42 | S035-082026 | Болт | 2 | ||
| 43 | S661-250800 | Крышка резиновая | 1 |
W/O BEACON
|
|
| 43 | S681-190400 | Уплотнительная втулка | 1 |
WITH BEACON
|
|
| 44 | S205-041006 | Гайка | 3 |
22BHA-7
|
|
| 44 | S205-04100B | Гайка | 3 |
25BHA-7
|
|
| 44 | S205-041006 | Гайка | 3 |
25BHA-7
|
|
| 44 | S205-04100B | Гайка | 3 |
30BHA-7
|
|
| 44 | S205-041006 | Гайка | 3 |
30BHA-7
|
|
| 45 | S411-040006 | Шайба пружинная | 3 | ||
| 46 | 21HD-72150 | Крышка реле и мигалкой блок | 1 |
22BHA
|
|
| 46 | 21HD-72150 | Крышка реле и мигалкой блок | 1 |
25BHA
|
|
| 46 | 21HD-72150 | Крышка реле и мигалкой блок | 1 |
30BHA
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
22BHA
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
25BHA
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
30BHA
|
|
| 48 | 21FH-12150 | Блок предохранителей в сборе | 1 |
22BHA,HEATING
|
|
| 48 | 21FH-12150 | Блок предохранителей в сборе | 1 |
25BHA,HEATING
|
|
| 48 | 21FH-12150 | Блок предохранителей в сборе | 1 |
30BHA,HEATING
|
|
| 49 | 31Q4-40810 | Датчик давления | 1 |
22BHA,L/SENSOR
|
|
| 49 | 31Q4-40810 | Датчик давления | 1 |
25BHA,L/SENSOR
|
|
| 49 | 31Q4-40810 | Датчик давления | 1 |
30BHA,L/SENSOR
|
|
| 5 | 21FH-18082 | ACCELERATOR ASSY | 1 |
22BHA-7
|
|
| 5 | 21FH-18060 | ACCELERATOR ASSY | 1 |
25BHA-7
|
|
| 5 | 21FH-18080 | ACCELERATOR ASSY | 1 |
25BHA-7
|
|
| 5 | 21FH-18081 | ACCELERATOR ASSY | 1 |
25BHA-7
|
|
| 5 | 21FH-18082 | ACCELERATOR ASSY | 1 |
25BHA-7
|
|
| 5 | 21FH-18060 | ACCELERATOR ASSY | 1 |
30BHA-7
|
|
| 5 | 21FH-18081 | ACCELERATOR ASSY | 1 |
30BHA-7
|
|
| 5 | 21FH-18082 | ACCELERATOR ASSY | 1 |
30BHA-7
|
|
| 6 | B51830010 | комбинированный переключатель | 1 | ||
| 6-1 | ZTAB-00001 | FWD и оборотов переключатель | 1 | ||
| 6-2 | ZTAB-00002 | комбинированный переключатель | 1 | ||
| 7 | 21FH-82150 | DC DC преобразователь | 1 | ||
| 8 | 21FH-12130 | FAN ASSY | 1 | ||
| 8-1 | 21FH-12140 | трубный вентилятор | 1 | ||
| 8-2 | 21FH-12100 | вентилятор 8412nh | 5 | ||
| 8-3 | S151-050156 | SCREW-TAPPING | 20 | ||
| 8-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 9 | 21HE-73011 | DISPLAY | 1 |
