OUTER PANEL 2 погрузчика электрического Hyundai 22/25/30BHA-7
OUTER PANEL 2 погрузчика электрического Hyundai 22/25/30BHA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:OUTER PANEL 2
Версия:2011.10.31 REV.11K

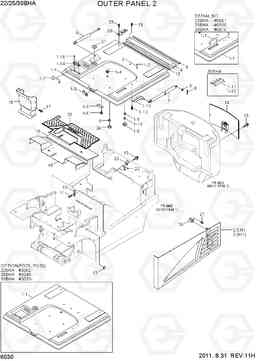

OUTER PANEL 2 22/25/30BHA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71FH-14001 | BATTERY COVER ASSY | 1 |
22,OPTION SEAT
|
|
| 1 | 71FH-14210 | BATTERY COVER ASSY | 1 |
22,OPTION SEAT
|
|
| 1 | 71FH-14001 | BATTERY COVER ASSY | 1 |
25,OPTION SEAT
|
|
| 1 | 71FH-14210 | BATTERY COVER ASSY | 1 |
25,OPTION SEAT
|
|
| 1 | 71FH-15001 | BATTERY COVER ASSY | 1 |
30,OPTION SEAT
|
|
| 1 | 71FH-15210 | BATTERY COVER ASSY | 1 |
30,OPTION SEAT
|
|
| 1-1 | 71FH-14011 | BATTERY COVER | 1 |
22BHA
|
|
| 1-1 | 71FH-14220 | BATTERY COVER | 1 |
22BHA
|
|
| 1-1 | 71FH-14011 | BATTERY COVER | 1 |
25BHA
|
|
| 1-1 | 71FH-14220 | BATTERY COVER | 1 |
25BHA
|
|
| 1-1 | 71FH-15011 | BATTERY COVER | 1 |
30BHA
|
|
| 1-1 | 71FH-15220 | BATTERY COVER | 1 |
30BHA
|
|
| 1-10 | S411-080006 | Шайба пружинная | 2 | ||
| 1-11 | 71FH-14151 | BRACKET-LH SPRING | 1 |
22/25BHA
|
|
| 1-11 | 71FH-15151 | BRACKET-LH SPRING | 1 |
30BHA
|
|
| 1-12 | 71FH-14161 | BRACKET-RH SPRING | 1 |
22/25BHA
|
|
| 1-12 | 71FH-15161 | BRACKET-RH SPRING | 1 |
30BHA
|
|
| 1-13 | S035-062026 | Болт | 4 | ||
| 1-14 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 1-15 | 9055000309 | RIVET | 2 | ||
| 1-2 | FAC0800110 | Скоба (хомут) | 3 | ||
| 1-3 | 71LB-01220 | защелки в сборе | 1 |
22BHA
|
|
| 1-3 | 71FH-10380 | защелки в сборе | 1 |
22BHA
|
|
| 1-3 | 71LB-01220 | защелки в сборе | 1 |
25BHA
|
|
| 1-3 | 71FH-10380 | защелки в сборе | 1 |
25BHA
|
|
| 1-3 | 71LB-01220 | защелки в сборе | 1 |
30BHA
|
|
| 1-3 | 71FH-10380 | защелки в сборе | 1 |
30BHA
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 | ||
| 1-5 | F12100190 | CUSHION | 2 | ||
| 1-6 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 1-7 | 71FH-10140 | HANDLE | 1 | ||
| 1-8 | S205-081006 | Гайка | 2 | ||
| 1-9 | S403-082006 | Плоская шайба | 2 | ||
| 10 | 71FH-10190 | Кронштейн замок | 1 | ||
| 11 | S035-061526 | Болт | 2 | ||
| 12 | S661-550800 | Крышка резиновая | 2 | ||
| 13 | S771-009800 | Уплотнитель | 1 | ||
| 14 | 71FH-14112 | крышка багажного | 1 | ||
| 15 | S035-082056 | Болт | 11 | ||
| 16 | 71FH-16201 | Крышка гидрораспределителя | 1 | ||
| 18 | 71FH-14051 | плиты перекрытия спереди | 1 | ||
| 19 | 71FH-14061 | плиты перекрытия заднего | 1 |
STD
|
|
| 19 | 71FH-14260 | плиты перекрытия заднего | 1 |
FINGERTIP
|
|
| 2 | 71FH-14122 | Боковая крышка LH | 1 |
22/25BHA
|
|
| 2 | 71FH-15122 | Боковая крышка LH | 1 |
30BHA
|
|
| 20 | 71FH-14072 | коврик | 1 | ||
| 21 | 71FH-10230 | Крышка | 1 | ||
| 22 | 71FH-10280 | STOPPER-BATTERY | 1 | ||
| 23 | B51110220 | Скоба (хомут) | 1 | ||
| 26 | 71FH-16240 | HOLDER | 2 |
20BHA-7
|
|
| 26 | 71MH-54290 | штангодержатель | 2 | ||
| 26 | 71FH-16240 | HOLDER | 2 |
25BHA-7
|
|
| 26 | 71MH-54290 | штангодержатель | 2 | ||
| 26 | 71FH-16240 | HOLDER | 2 |
30BHA-7
|
|
| 27 | S161-060106 | Винт с крестообразным шлицем | 2 | ||
| 28 | 71FH-14020 | HINGE ASS'Y | 2 | ||
| 29 | S035-083026 | Болт | 4 | ||
| 3 | 71FH-14132 | Боковая крышка RH | 1 |
22/25BHA
|
|
| 3 | 71FH-15132 | Боковая крышка RH | 1 |
30BHA
|
|
| 4 | 71FH-14091 | Крышка | 1 | ||
| 5 | S772-009500 | Уплотнитель | 1 | ||
| 6 | 71HD-11040 | GAS SPRING | 1 | ||
| 7 | 71HD-10040 | GAS SPRING | 1 |
