Каталог запчастей
-
Hyundai
-
22/25/30BHA-7
- 4-SPOOL HYDRAULIC PIPING(TF-MAST,INT)
4-SPOOL HYDRAULIC PIPING(TF-MAST,INT) погрузчика электрического Hyundai 22/25/30BHA-7
4-SPOOL HYDRAULIC PIPING(TF-MAST,INT) погрузчика электрического Hyundai 22/25/30BHA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYDRAULIC PIPING(TF-MAST,INT)
Версия:2010. 9.30 REV.10J

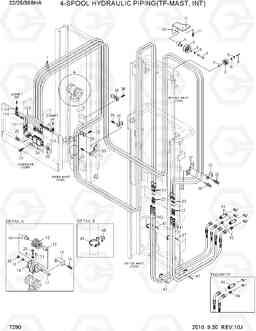

4-SPOOL HYDRAULIC PIPING(TF-MAST,INT) 22/25/30BHA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370, 22BHA
|
|
| 1 | P910-064087 | Шланг в сборе | 4 |
TF370
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370, 25BHA
|
|
| 1 | P910-064087 | Шланг в сборе | 4 |
TF370
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
TF370, 30BHA
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400, 22BHA
|
|
| 1 | P910-064093 | Шланг в сборе | 4 |
TF400
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400, 25BHA
|
|
| 1 | P910-064093 | Шланг в сборе | 4 |
TF400
|
|
| 1 | P910-064089 | Шланг в сборе | 4 |
TF400, 30BHA
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430, 20BHA
|
|
| 1 | P910-064099 | Шланг в сборе | 4 |
TF430
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430, 25BHA
|
|
| 1 | P910-064099 | Шланг в сборе | 4 |
TF430
|
|
| 1 | P910-064095 | Шланг в сборе | 4 |
TF430, 30BHA
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450, 22BHA
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF450
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450, 25BHA
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF450
|
|
| 1 | P910-064100 | Шланг в сборе | 4 |
TF450, 30BHA
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470, 22BHA
|
|
| 1 | P910-064108 | Шланг в сборе | 4 |
TF470
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470, 25BHA
|
|
| 1 | P910-064108 | Шланг в сборе | 4 |
TF470
|
|
| 1 | P910-064104 | Шланг в сборе | 4 |
TF470, 30BHA
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500, 22BHA
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
TF500
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500, 25BHA
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
TF500
|
|
| 1 | P910-064110 | Шланг в сборе | 4 |
TF500, 30BHA
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550, 22BHA
|
|
| 1 | P910-064125 | Шланг в сборе | 4 |
TF550
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550, 25BHA
|
|
| 1 | P910-064125 | Шланг в сборе | 4 |
TF550
|
|
| 1 | P910-064120 | Шланг в сборе | 4 |
TF550, 30BHA
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600, 22BHA
|
|
| 1 | P910-064137 | Шланг в сборе | 4 |
TF600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600, 25BHA
|
|
| 1 | P910-064137 | Шланг в сборе | 4 |
TF600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
TF600, 30BHA
|
|
| 1 | P910-064144 | Шланг в сборе | 4 |
TF650
|
|
| 1 | P910-064156 | Шланг в сборе | 4 |
TF700
|
|
| 10 | 33HN-90311 | кронштейн шкива | 1 | ||
| 101 | P933-064007 | Шланг в сборе | 1 |
S-SHIFT, 22/25
|
|
| 101 | P933-064009 | Шланг в сборе | 1 |
S-SHIFT, 30BHA
|
|
| 102 | P933-064011 | Шланг в сборе | 1 |
SIDE SHIFT
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
22BHA, S/SHIFT
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
25BHA, S/SHIFT
|
|
| 103 | 31FG-80400 | Колено 90 | 1 |
30BHA, S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 |
22BHA, S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 |
25BHA, S/SHIFT
|
|
| 104 | X500-310002 | Разъем | 1 |
30BHA, S/SHIFT
|
|
| 105 | X850-525200 | Колено 90, поворотный, ORFS | 2 |
SIDE SHIFT
|
|
| 11 | S035-083536 | Болт | 2 | ||
| 12 | 33HD-90370 | Шланг шкив | 1 | ||
| 13 | 34FG-90351 | контактный шланг шкив | 2 | ||
| 14 | 33HA-90801 | Кронштейн ва шкив | 1 | ||
| 15 | 34FG-90270 | Крышка | 1 | ||
| 16 | S035-081526 | Болт | 4 | ||
| 17 | S017-101406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S403-102006 | Плоская шайба | 1 | ||
| 19 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 20 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S471-800162 | Палец | 1 | ||
| 22 | 31FG-80210 | Соединитель | 4 | ||
| 23 | 31FG-80430 | Гайка | 4 | ||
| 24 | 34FK-90401 | блок ва | 2 | ||
| 25 | X710-100103 | Крышка | 4 | ||
| 26 | S037-102526 | Болт | 4 | ||
| 29 | S035-082516 | Болт | 4 | ||
| 3 | 33HN-80100 | шкив в сборе шланг | 1 | ||
| 33 | 33HN-90901 | Кронштейн | 1 | ||
| 35 | 34FG-90260 | Зажим | 3 | ||
| 36 | S035-063526 | Болт | 8 | ||
| 37 | 33HN-90700 | Кронштейн | 1 | ||
| 38 | 34FG-90460 | Зажим | 1 | ||
| 4 | 34FG-90201 | Шланг шкив | 1 | ||
| 41 | P933-064034 | Шланг в сборе | 2 | ||
| 41 | P933-064034 | Шланг в сборе | 4 |
22BHA
|
|
| 41 | P933-064034 | Шланг в сборе | 2 | ||
| 41 | P933-064034 | Шланг в сборе | 4 |
25BHA
|
|
| 41 | P933-064034 | Шланг в сборе | 2 | ||
| 41 | P933-064034 | Шланг в сборе | 4 |
30BHA
|
|
| 42 | P933-064038 | Шланг в сборе | 2 |
20BHA
|
|
| 42 | P933-064038 | Шланг в сборе | 2 |
25BHA
|
|
| 42 | P933-064038 | Шланг в сборе | 2 |
30BHA
|
|
| 43 | 31FG-80410 | Разъем | 2 |
MANUAL LEVER
|
|
| 44 | 31FG-80420 | Разъем долго | 2 |
MANUAL LEVER
|
|
| 45 | X500-310002 | Разъем | 2 |
FINGERTIP
|
|
| 46 | 31FN-10050 | Разъем долго | 2 |
FINGERTIP
|
|
| 47 | S552-050203 | Зажим | 4 | ||
| 48 | 31FY-80910 | Зажим | 1 |
22BHA
|
|
| 48 | 31FY-80910 | Зажим | 1 |
25BHA
|
|
| 48 | 31FY-80910 | Зажим | 1 |
30BHA
|
|
| 49 | S520-090000 | Зажим | 1 |
22BHA
|
|
| 49 | S520-090000 | Зажим | 1 |
25BHA
|
|
| 49 | S520-090000 | Зажим | 1 |
30BHA
|
|
| 5 | 31FV-90130 | контактный шланг шкив | 2 |
22BHA
|
|
| 5 | 63HN-18300 | контактный шланг шкив | 2 | ||
| 5 | 31FV-90130 | контактный шланг шкив | 2 |
25BHA
|
|
| 5 | 63HN-18300 | контактный шланг шкив | 2 | ||
| 5 | 31FV-90130 | контактный шланг шкив | 2 |
30BHA
|
|
| 6 | 33HN-90600 | Вставка | 2 | ||
| 8 | S411-120006 | Шайба пружинная | 2 | ||
| 9 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 |
