4-SPOOL HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22/25/30BHA-7
4-SPOOL HYDRAULIC PIPING(TS-MAST) погрузчика электрического Hyundai 22/25/30BHA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7490
Наименование:4-SPOOL HYDRAULIC PIPING(TS-MAST)
Версия:2011. 9.30 REV.11J

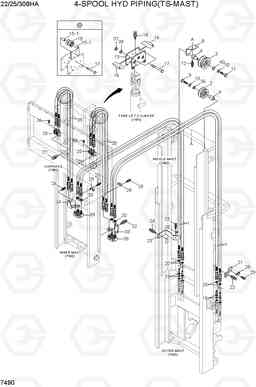

4-SPOOL HYDRAULIC PIPING(TS-MAST) 22/25/30BHA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064043 | Шланг в сборе | 4 |
TS370
|
|
| 1 | P910-064047 | Шланг в сборе | 4 |
TS400
|
|
| 1 | P910-064051 | Шланг в сборе | 4 |
TS430
|
|
| 1 | P910-064055 | Шланг в сборе | 4 |
TS450
|
|
| 1 | P910-064057 | Шланг в сборе | 4 |
TS470
|
|
| 1 | P910-064061 | Шланг в сборе | 4 |
TS500
|
|
| 1 | P910-064069 | Шланг в сборе | 4 |
TS550
|
|
| 1 | P910-064077 | Шланг в сборе | 4 |
TS600
|
|
| 10 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 11 | S411-120006 | Шайба пружинная | 2 | ||
| 12 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 13 | S035-083536 | Болт | 2 | ||
| 14 | 3AHN-90201 | Пластина | 2 | ||
| 15 | 34FY-90110 | ролик шланг | 10 |
22BHA-7
|
|
| 15 | 38FY-90300 | Шланг шкив | 10 |
22BHA-7
|
|
| 15 | 34FY-90110 | ролик шланг | 10 |
25BHA-7
|
|
| 15 | 38FY-90300 | Шланг шкив | 10 |
25BHA-7
|
|
| 15 | 34FY-90110 | ролик шланг | 10 |
30BHA-7
|
|
| 15 | 38FY-90300 | Шланг шкив | 10 |
30BHA-7
|
|
| 15-1 | S731-007010 | Втулка | 2 | ||
| 17 | 34FY-90130 | Вставка | 4 | ||
| 18 | S035-067046 | Болт | 14 | ||
| 19 | S035-081526 | Болт | 4 | ||
| 2 | P910-064041 | Шланг в сборе | 4 |
TS370
|
|
| 2 | P910-064043 | Шланг в сборе | 4 |
TS400
|
|
| 2 | P910-064045 | Шланг в сборе | 4 |
TS430
|
|
| 2 | P910-064046 | Шланг в сборе | 4 |
TS450
|
|
| 2 | P910-064048 | Шланг в сборе | 4 |
TS470
|
|
| 2 | P910-064050 | Шланг в сборе | 4 |
TS500
|
|
| 2 | P910-064053 | Шланг в сборе | 4 |
TS550
|
|
| 2 | P910-064057 | Шланг в сборе | 4 |
TS600
|
|
| 20 | 31FG-80210 | Соединитель | 4 | ||
| 21 | 31FG-80430-DA | Гайка | 8 | ||
| 22 | 33HN-90700 | Кронштейн | 1 | ||
| 23 | S035-082526 | Болт | 4 | ||
| 24 | 3AHN-90810 | Пластина | 1 | ||
| 25 | S035-083026 | Болт | 4 | ||
| 26 | 31HA-10250 | локоть ва | 4 | ||
| 27 | X710-100103 | Крышка | 4 | ||
| 28 | S037-102526 | Болт | 4 | ||
| 29 | 34FG-90260 | Зажим | 4 | ||
| 3 | 33HN-80100 | шкив в сборе шланг | 1 | ||
| 30 | S035-063026 | Болт | 8 | ||
| 34 | 3AHN-91001 | PLATE ASSY | 1 | ||
| 35 | 3AHN-90911 | PLATE ASSY | 1 | ||
| 36 | S441-12000B | Шайба | 1 | ||
| 37 | S275-06000B | Гайка самоблокирующаяся | 14 | ||
| 38 | S403-06200B | Плоская шайба | 14 | ||
| 39 | 31FS-90500 | локоть ва | 4 | ||
| 4 | 34FG-90201 | Шланг шкив | 1 | ||
| 40 | S441-12000B | Шайба | 1 | ||
| 5 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 9 | 3AHN-90611 | Пластина | 1 |
