CONTROL VALVE & TM CASE ASSY погрузчика дизельного Hyundai 22/25/30/33D-9S
CONTROL VALVE & TM CASE ASSY погрузчика дизельного Hyundai 22/25/30/33D-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:CONTROL VALVE & TM CASE ASSY
Версия:2014. 3.31 REV.14C

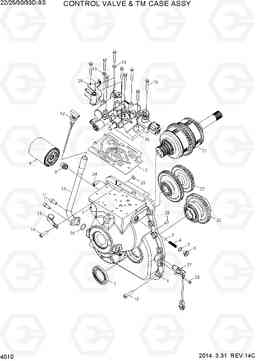

CONTROL VALVE & TM CASE ASSY 22/25/30/33D-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 87HN-30011 | Коробка передач (КПП, трансмиссия) | 1 |
22D-9S
|
|
| * | 87HN-30010 | Коробка передач (КПП, трансмиссия) | 1 |
25D-9S
|
|
| * | 87HN-30011 | Коробка передач (КПП, трансмиссия) | 1 |
25D-9S
|
|
| * | 87HN-30010 | Коробка передач (КПП, трансмиссия) | 1 |
30D-9S
|
|
| * | 87HN-30011 | Коробка передач (КПП, трансмиссия) | 1 |
30D-9S
|
|
| * | 87HN-30010 | Коробка передач (КПП, трансмиссия) | 1 |
33D-9S
|
|
| * | 87HN-30011 | Коробка передач (КПП, трансмиссия) | 1 |
33D-9S
|
|
| 1 | XKCF-01150 | картер трансмиссии | 1 | ||
| 10 | XKCF-00393 | трубы щуп | 1 | ||
| 11 | XKCF-00394 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 12 | XKCF-00395 | щуп калибра | 1 | ||
| 13 | XKCF-00396 | Зажим трубки | 1 | ||
| 14 | XKCF-00397 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 15 | XKCF-00159 | Болт с шестигранной головкой (под шестигранник) и фланцем | 16 | ||
| 16 | @ | CONTROL VALVE ASSY | 1 |
SEE 4020
|
|
| 17 | XKCF-01154 | Прокладка | 1 | ||
| 18 | XKCF-00401 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 19 | XKCF-01155 | Плоская шайба | 2 | ||
| 2 | XKCF-00392 | Сальник | 1 | ||
| 20 | XKCF-00402 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 21 | XKCF-01106 | C/L GEAR ASS'Y | 1 | ||
| 22 | XKCF-00554 | Промежуточная шестерня в сборе | 1 | ||
| 23 | XKCF-00555 | выходная шестерня в сборе | 1 | ||
| 24 | XKCF-00406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | XKCF-00330 | DOWEL PIN | 2 | ||
| 26 | XKCF-00407 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 27 | XKCF-01156 | SENSOR-SPEED | 1 | ||
| 28 | XKCF-01157 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 29 | XKCF-00556 | толчковой ссылка ASS'Y | 1 | ||
| 3 | XKCF-00039 | BALL | 1 | ||
| 4 | XKCF-00038 | Пружина | 1 | ||
| 5 | XKCF-00037 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6 | XKCF-00036 | Пробка (заглушка) | 1 | ||
| 7 | XKCF-00007 | Заглушка | 4 | ||
| 8 | XKCF-01152 | BOLT-FILTER | 1 | ||
| 9 | XKCF-00646 | Фитлер т / м | 1 |
