MAIN FRAME погрузчика дизельного Hyundai 22/25/30/33D-9S
MAIN FRAME погрузчика дизельного Hyundai 22/25/30/33D-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6010
Наименование:MAIN FRAME
Версия:2014. 8.31 REV.14H

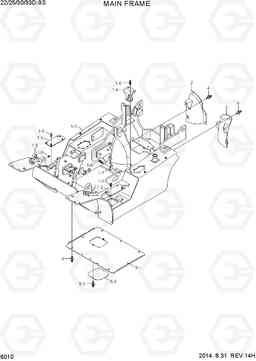

MAIN FRAME 22/25/30/33D-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 43HN-10401 | FRAME SUB ASSY | 1 |
22/25D-9S
|
|
| 1 | 43HN-10501 | FRAME SUB ASSY | 1 |
30/33D-9S
|
|
| 1-1 | 43HN-00041 | MAIN FRAME WA | 1 |
22/25D-9S
|
|
| 1-1 | 43HN-00051 | MAIN FRAME WA | 1 |
30/33D-9S
|
|
| 1-2 | 47HN-01102 | PLATE-STEP | 1 | ||
| 1-3 | 47HN-02101 | PLATE-STEP | 1 | ||
| 1-4 | 43HN-00451 | PLATE-AIR CLEANER | 1 | ||
| 1-5 | S141-080156 | Винт с потайной головкой | 8 | ||
| 1-6 | S035-082026 | Болт | 4 | ||
| 1-7 | 43HN-00512 | Пластина | 1 |
22/25D-9S
|
|
| 1-7 | 43HN-00511 | Пластина | 1 |
30/33D-9S
|
|
| 1-8 | 41HH-05600 | Втулка | 2 | ||
| 1-9 | S651-810008 | Масленка | 2 | ||
| 2 | 47HN-17562 | COVER-RR,RH | 1 | ||
| 3 | 47HN-17572 | COVER-RR,LH | 1 | ||
| 4 | S035-081536 | Болт | 11 | ||
| 5 | 47HN-17401 | BELLY COVER ASSY | 1 |
22/25D-9S
|
|
| 5 | 47HN-17400 | BELLY COVER ASSY | 1 |
30/33D-9S
|
|
| 5-1 | 47HN-17410 | BELLY COVER | 1 | ||
| 5-2 | 49FV-07520 | Крышка топливного бака | 1 | ||
| 5-3 | S035-082036 | Болт | 2 | ||
| 6 | S035-082036 | Болт | 8 |
