2-SPOOL CONTROL LEVER погрузчика дизельного Hyundai 22/25/30/33D-9T
2-SPOOL CONTROL LEVER погрузчика дизельного Hyundai 22/25/30/33D-9T со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:2-SPOOL CONTROL LEVER
Версия:2014. 1.31 REV.14A

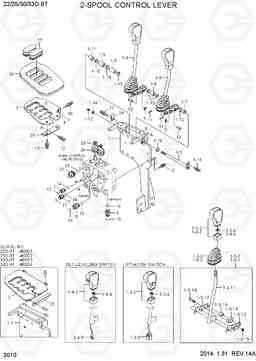

2-SPOOL CONTROL LEVER 22/25/30/33D-9T
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-1 | 37HN-40124 | BRACKET-MCV MOUNT | 1 |
22D-9T
|
|
| 1-1 | 37HN-40125 | MCV MOUNT BRACKET | 1 |
22D-9T
|
|
| 1-1 | 37HN-40124 | BRACKET-MCV MOUNT | 1 |
25D-9T
|
|
| 1-1 | 37HN-40125 | MCV MOUNT BRACKET | 1 |
25D-9T
|
|
| 1-1 | 37HN-40124 | BRACKET-MCV MOUNT | 1 |
30D-9T
|
|
| 1-1 | 37HN-40125 | MCV MOUNT BRACKET | 1 |
30D-9T
|
|
| 1-1 | 37HN-40124 | BRACKET-MCV MOUNT | 1 |
33D-9T
|
|
| 1-1 | 37HN-40125 | MCV MOUNT BRACKET | 1 |
33D-9T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 6 |
22D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 7 |
22D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 6 |
25D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 7 |
25D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 6 |
30D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 7 |
30D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 6 |
33D-T
|
|
| 1-10 | S741-121020 | дю фланца изолятора | 7 |
33D-T
|
|
| 1-11 | 37HN-40610 | Фланец | 1 | ||
| 1-12 | S275-08000B | Гайка самоблокирующаяся | 1 | ||
| 1-13 | S035-082026 | Болт | 1 | ||
| 1-14 | S403-08200B | Плоская шайба | 1 | ||
| 1-2 | 31HA-40112 | SHAFT-LEVER | 1 | ||
| 1-3 | 37HF-40010 | LEVER ASSY-LIFT | 1 | ||
| 1-3-1 | 37HN-40143 | CONTROL LEVER | 1 | ||
| 1-3-11 | @ | LEVER WA | 1 | ||
| 1-3-12 | 37HN-40202 | LEVER LINK | 2 | ||
| 1-3-13 | 37HN-40451 | Пластина | 1 | ||
| 1-3-14 | S275-06000B | Гайка самоблокирующаяся | 3 | ||
| 1-3-15 | S109-060256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 1-3-16 | S731-012015 | Втулка | 1 | ||
| 1-3-2 | 71HU-11570 | KNOB ASSY(29)-LIFT | 1 | ||
| 1-3-21 | 71HU-11800 | SYMBOL-LIFT | 1 |
NOT SHOWN
|
|
| 1-3-3 | 31HG-40102 | RUBBER BOOTS | 1 | ||
| 1-3-4 | S206-12100B | Гайка | 1 | ||
| 1-3-5 | 174352-2 | RECEPT 2P | 1 | ||
| 1-4 | 37HF-40040 | LEVER ASSY-TILT | 1 |
NON-AUTO TILT
|
|
| 1-4 | 37HF-40050 | LEVER ASSY-TILT,SW | 1 |
AUTO TILT
|
|
| 1-4-1 | 37HN-40153 | CONTROL LEVER | 1 | ||
| 1-4-1 | 37HN-40193 | CONTROL LEVER | 1 | ||
| 1-4-2 | 71HU-11580 | KNOB ASSY(29)-TILT | 1 | ||
| 1-4-2 | 71HU-11560 | KNOB ASSY(29)-TILT(AL01) | 1 | ||
| 1-4-21 | 71HU-11810 | SYMBOL-TILT | 1 |
NOT SHOWN
|
|
| 1-4-21 | 21HU-92111 | SWITCH ASSY наклона | 2 |
NOT SHOWN
|
|
| 1-4-22 | 71HU-11810 | SYMBOL-TILT | 1 |
NOT SHOWN
|
|
| 1-4-3 | 31HG-40102 | RUBBER BOOTS | 1 | ||
| 1-4-3 | 31HG-40102 | RUBBER BOOTS | 1 | ||
| 1-4-4 | S206-12100B | Гайка | 1 | ||
| 1-4-4 | S206-12100B | Гайка | 1 | ||
| 1-4-5 | MG640322 | PLUG 2P | 1 | ||
| 1-5 | 31FV-40230 | босс прокладка | 1 | ||
| 1-7 | 31HN-40211 | BOSS | 1 | ||
| 1-8 | 31HN-40221 | BOSS | 1 | ||
| 1-9 | 31HN-40232 | BOSS | 1 | ||
| 10 | 37HN-40460 | Палец | 2 | ||
| 11 | S501-080002 | контактный самоблокирующиеся | 2 | ||
| 12 | S035-082026 | Болт | 4 |
22D-T
|
|
| 12 | S035-081526 | Болт | 4 |
22D-T
|
|
| 12 | S035-082026 | Болт | 4 |
25D-T
|
|
| 12 | S035-081526 | Болт | 4 |
25D-T
|
|
| 12 | S035-082026 | Болт | 4 |
30D-T
|
|
| 12 | S035-081526 | Болт | 4 |
30D-T
|
|
| 12 | S035-082026 | Болт | 4 |
33D-T
|
|
| 12 | S035-081526 | Болт | 4 |
33D-T
|
|
| 13 | S037-102516 | Болт | 3 | ||
| 14 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S621-016001 | О кольцо | 2 | ||
| 19 | S621-018001 | О кольцо | 1 | ||
| 21 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 23 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | 37HN-40250 | Кронштейн | 1 |
22D-T
|
|
| 25 | 37HN-40252 | Кронштейн | 1 |
22D-T
|
|
| 25 | 37HN-40250 | Кронштейн | 1 |
25D-T
|
|
| 25 | 37HN-40252 | Кронштейн | 1 |
25D-T
|
|
| 25 | 37HN-40250 | Кронштейн | 1 |
30D-T
|
|
| 25 | 37HN-40252 | Кронштейн | 1 |
30D-T
|
|
| 25 | 37HN-40250 | Кронштейн | 1 |
33D-T
|
|
| 25 | 37HN-40252 | Кронштейн | 1 |
33D-T
|
|
| 26 | 37HN-40112 | SPONGE PAD | 1 | ||
| 27 | 31HG-40112 | Крышка резиновая | 2 | ||
| 28 | 37HN-40470 | BOOTS | 2 | ||
| 28 | 37HN-40660 | Плоская шайба | 2 |
22D-T
|
|
| 28 | 37HN-40660 | Плоская шайба | 2 |
25D-T
|
|
| 28 | 37HN-40660 | Плоская шайба | 2 |
30D-T
|
|
| 28 | 37HN-40660 | Плоская шайба | 2 |
33D-T
|
|
| 29 | 37HN-40700 | Пластина | 1 |
22D-T
|
|
| 29 | 37HN-40700 | Пластина | 1 |
25D-T
|
|
| 29 | 37HN-40700 | Пластина | 1 |
30D-T
|
|
| 29 | 37HN-40700 | Пластина | 1 |
33D-T
|
|
| 3 | 37HN-40232 | INSULATION BRACKET | 1 |
22D-T
|
|
| 3 | 37HN-40233 | Кронштейн | 1 |
22D-T
|
|
| 3 | 37HN-40232 | INSULATION BRACKET | 1 |
25D-T
|
|
| 3 | 37HN-40233 | Кронштейн | 1 |
25D-T
|
|
| 3 | 37HN-40232 | INSULATION BRACKET | 1 |
30D-T
|
|
| 3 | 37HN-40233 | Кронштейн | 1 |
30D-T
|
|
| 3 | 37HN-40232 | INSULATION BRACKET | 1 |
33D-T
|
|
| 3 | 37HN-40233 | Кронштейн | 1 |
33D-T
|
|
| 30 | S035-082036 | Болт | 2 |
22D-T
|
|
| 30 | S035-082036 | Болт | 2 |
25D-T
|
|
| 30 | S035-082036 | Болт | 2 |
30D-T
|
|
| 30 | S035-082036 | Болт | 2 |
33D-T
|
|
| 4 | 31HA-20370 | Разъем | 1 | ||
| 7 | 37HN-40410 | Разъем | 2 | ||
| 8 | 35HF-20020 | Разъем | 1 | ||
| 9 | S403-08200B | Плоская шайба | 2 | ||
| N1 | 37HN-40072 | LEVER&BRACKET ASSY-2SPL | 1 |
