Гидроразводка (гидросистема) погрузчика дизельного Hyundai 250D-9
Гидроразводка (гидросистема) погрузчика дизельного Hyundai 250D-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYD PIPING
Версия:

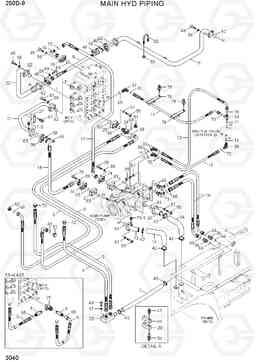

MAIN HYD PIPING 250D-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | P930-047037 | Шланг в сборе | 1 | ||
| 12 | P930-047014 | Шланг в сборе | 1 | ||
| 13 | P910-047011 | Шланг в сборе | 1 | ||
| 14 | 31HV-20051 | всасывающий шланг | 1 | ||
| 16 | P933-121020 | Шланг в сборе | 2 | ||
| 17 | 31HV-20120 | Рукав высокого давления (РВД) | 1 |
5SPL+5LEV
|
|
| 17 | 31HV-20160 | Рукав высокого давления (РВД) | 1 |
6SPL+6LEV
|
|
| 18 | 31HV-20140 | шланг в сборе FLG (90x90) | 1 | ||
| 19 | 31HV-20072 | Трубка | 1 | ||
| 2 | 35HS-09000 | Клапан обратный | 2 | ||
| 20 | 31HS-20120 | Трубка | 1 | ||
| 21 | 31HV-20012 | Трубка | 1 | ||
| 21-5 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 22 | 31HV-20032 | Трубка | 1 | ||
| 23 | 31FT-20341 | блок ва | 1 | ||
| 25 | 31HS-70200 | Корпус клапана | 1 | ||
| 27 | 31L7-40260 | Зажим | 1 | ||
| 28 | 31HS-20030 | Кронштейн | 1 | ||
| 29 | 31HV-20150 | Тройник | 1 | ||
| 29 | 31HV-20180 | Тройник | 1 |
TS-MAST
|
|
| 3 | P933-127027 | Шланг в сборе | 1 |
STD,V-MAST
|
|
| 3 | P913-127021 | Шланг в сборе | 1 |
TS-MAST
|
|
| 31 | 31LG-30100 | Колено 90 | 2 | ||
| 33 | 31FG-10020 | Колено 90 | 2 | ||
| 34 | X820-065151 | Тройник | 1 | ||
| 35 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 36 | X500-110019 | Разъем | 2 | ||
| 37 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 38 | P174-160104 | фланец раскол | 2 | ||
| 39 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 4 | P603-121042 | шланг в сборе гидрокси (0x0) | 1 | ||
| 4 | P603-121034 | шланг в сборе тыс | 1 |
TS-MAST
|
|
| 40 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 42 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 43 | 31Q6-10810 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 44 | 31L7-00240 | Зажим | 1 | ||
| 46 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S037-125526 | Болт | 4 | ||
| 48 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 49 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 5 | P603-121043 | шланг в сборе гидрокси (0x0) | 1 | ||
| 5 | P603-121046 | HOSE ASSY-HYD 0X0 | 1 |
TS-MAST
|
|
| 50 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | X700-100105 | Заглушка | 2 | ||
| 54 | S037-124026 | Болт | 2 | ||
| 55 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 56 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 57 | S411-120006 | Шайба пружинная | 18 | ||
| 58 | S411-100006 | Шайба пружинная | 32 | ||
| 59 | S411-140006 | Шайба пружинная | 4 | ||
| 6 | 31HV-20080 | шланг в сборе гидрокси (90x90) | 1 | ||
| 6 | P923-127024 | Шланг в сборе | 1 |
TS-MAST
|
|
| 60 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 61 | Y172-005004 | O-RING(AN 계열) | 2 | ||
| 62 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 63 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 64 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 66 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 68 | S621-018001 | О кольцо | 10 | ||
| 69 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7 | P760-053090 | Шланг резиновый низкой | 1 | ||
| 70 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 71 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 72 | 31EM-22110 | подключите ПФ | 2 |
W/O MAST
|
|
| 73 | 31HV-20061 | Трубка | 1 | ||
| 73-1 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 74 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 75 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 76 | 31HV-20090 | Колено фланцевое | 1 | ||
| 77 | S621-021001 | О кольцо | 1 | ||
| 78 | 31HA-70130 | Зажим | 2 | ||
| 79 | S035-082036 | Болт | 2 | ||
| 8 | P680-201310 | шланг в сборе FLG (0x0) | 1 | ||
| 81 | P220-310102 | Заглушка | 1 | ||
| 82 | S070-024354 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 83 | S205-10100B | Гайка | 2 | ||
| 9 | 31HV-05100 | DOWN CONTROL VALVE | 1 |
TS-MAST
|
