ELECTRIC 1 погрузчика электрического Hyundai 25/30BR-9
ELECTRIC 1 погрузчика электрического Hyundai 25/30BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ELECTRIC 1
Версия:2014. 5.31 REV.14E

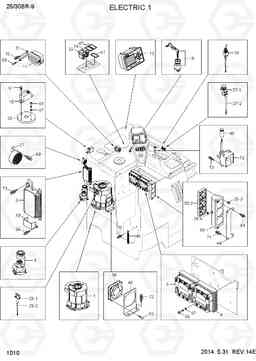

ELECTRIC 1 25/30BR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | TRACTION MOTOR | 1 |
SEE 1060
|
|
| 11 | 21FS-92141 | FUSE BOX ASSY(UL#2) | 1 |
UL-ES
|
|
| 11-1 | 21HT-92231 | COVER & DECAL | 1 |
NOT SHOWN
|
|
| 11-2 | 21HB-79010 | предохранитель (5А) | 9 |
NOT SHOWN
|
|
| 11-3 | 21FY-92150 | предохранитель 2а (TAC, лезвие) | 6 |
NOT SHOWN
|
|
| 12 | 21FS-98010 | ACCELERATOR ASSY | 1 | ||
| 13 | 21HU-93110 | DISPLAY | 1 | ||
| 15 | 21HT-92100 | Датчик угла мульти | 1 | ||
| 18 | 21HU-92181 | SWITCH ASSY-KEY | 1 | ||
| 18-1 | 21FH-52081 | KEY | 1 |
NOT SHOWN
|
|
| 18-2 | 21HU-95120 | Жгут ключ выключатель | 2 |
NOT SHOWN
|
|
| 23 | 21HB-92050 | SWITCH-HEAD LAMP | 1 | ||
| 24 | 21HN-55470 | SWITCH-BEACON LAMP | 1 |
BEACON
|
|
| 25 | 21FP-02050 | ножной переключатель в сборе | 1 | ||
| 25-1 | 310006190 | Переключатель микро | 1 | ||
| 25-2 | 21FP-05031 | HARNESS-FOOT SWITCH | 1 | ||
| 26 | B21830040 | тумблер | 1 | ||
| 27 | 21FP-72031 | Кнопка включения звукового сигнала | 1 | ||
| 27-1 | 21FP-72041 | Кнопка включения звукового сигнала | 1 | ||
| 27-2 | 21FP-75010 | Жгут рог | 1 | ||
| 3 | 21FS-92170 | в сборе EPS привод | 1 | ||
| 3-1 | 21FP-52240 | EPS датчик крутящего момента | 1 |
NOT SHOWN
|
|
| 3-2 | 21FP-52250 | EPS ACTUATOR | 1 |
NOT SHOWN
|
|
| 3-3 | 21FS-92160 | EPS MOTOR | 1 |
NOT SHOWN
|
|
| 35 | 21FS-02280 | FAN ASSY | 1 | ||
| 35-1 | 71FP-11501 | DUCT | 1 | ||
| 35-2 | 21FS-02270 | FAN-SAN ACE60 | 3 | ||
| 35-3 | S151-040156 | SCREW-TAPPING | 12 | ||
| 35-4 | S681-100400 | Уплотнительная втулка | 1 | ||
| 36 | 21HE-72060 | Вентилятор | 1 | ||
| 37 | 21HA-10611 | зуммер назад | 1 | ||
| 39 | 21HQ-92050 | BRACKET-STEER SENSOR | 1 | ||
| 4 | 21FS-98020 | ACE2-48V/450A(TRACTION) | 1 | ||
| 44 | 21HQ-92091 | BRACKET-FAN | 1 | ||
| 45 | 43FS-00691 | BRACKET-FAN | 1 | ||
| 46 | 21HJ-72250 | ремень статический | 1 | ||
| 47 | 21HJ-72660 | встраиваемая вилка | 2 | ||
| 47 | 21HJ-72660 | встраиваемая вилка | 1 | ||
| 48 | 31FS-40070 | KNOB | 1 | ||
| 49 | 21FS-02190 | Крышка | 1 |
UL-ES
|
|
| 5 | 21FS-98030 | ACE2-48V/450A(PUMP) | 1 | ||
| 51 | 21FS-92200 | BRACKET-FUSEBOX | 2 |
UL-ES
|
|
| 6 | 21FP-98020 | EPS CONTROLLER ASSY | 1 | ||
| 61 | S131-041026 | SCREW-W/WASHER | 2 | ||
| 63 | S151-050156 | SCREW-TAPPING | 4 | ||
| 64 | S035-061526 | Болт | 4 | ||
| 65 | S109-060156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 66 | S109-060506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 67 | S411-060006 | Шайба пружинная | 10 | ||
| 68 | S141-060156 | Винт с потайной головкой | 2 | ||
| 69 | S035-081522 | Болт | 1 | ||
| 70 | S035-081526 | Болт | 5 | ||
| 71 | S035-081536 | Болт | 2 | ||
| 72 | S035-082026 | Болт | 2 | ||
| 73 | S035-082526 | Болт | 4 |
