Гидроразводка (гидросистема) погрузчика электрического Hyundai 25/30BR-9

Гидроразводка (гидросистема) погрузчика электрического Hyundai 25/30BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2030

Наименование:MAIN HYD PIPING

Версия:2014. 5.31 REV.14E

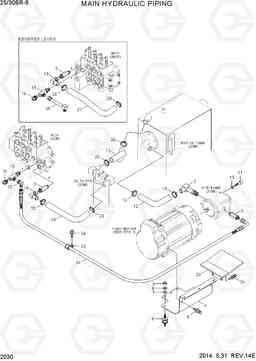

MAIN HYD PIPING 25/30BR-9

Поз.	Код	Наименование	Кол	Прим.
10	S411-100006	Шайба пружинная	2
11	S109-100256	Болт с шестигранной головкой (под шестигранник)	2
12	31FS-20560	шланг ниже	1
13	S520-035000	Зажим	2
14	P930-085021	Шланг в сборе	1
15	31FS-20570	тройник с манометром порт	1
16	31HF-20090	COUPLING-SCREW	1
17	31FS-20740	Шланг	1
18	P760-033046	HOSE-RUBBER LOW	1
19	31FS-20540	Вернуться Elbow	1
2	31FS-20521	Колено 90	1
20	S520-032000	Зажим	4
21	S035-081516	Болт	1
22	S543-240002	Зажим трубки	1
23	31FP-20520	лоток масла	1
24	S035-082026	Болт	3
25	X850-535300	Колено 90, поворотный, ORFS	1
26	31FS-20720	Трубка в сборе	1	REVERSE
27	P760-033066	Рукав высокого давления (РВД)	1	REVERSE
3	31FH-20530	Разъем долго	2
4	31FS-20551	BRACKET-MOTOR MTG	1
5	S037-102026	Болт	4
6	1191000300	CUSHION	4
7	S403-08200B	Плоская шайба	4
8	S411-080006	Шайба пружинная	4
9	S205-08100B	Гайка	4
