Клапан предохранительный (разгрузочный, сброса давления) в сборе погрузчика электрического Hyundai 25/30BR-9
Клапан предохранительный (разгрузочный, сброса давления) в сборе погрузчика электрического Hyundai 25/30BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:RELIEF VALVE ASSY
Версия:

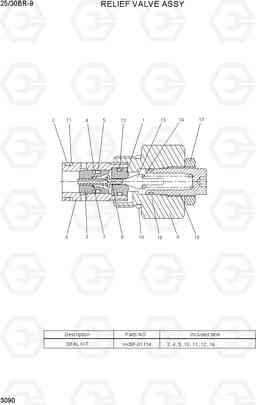

RELIEF VALVE ASSY 25/30BR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | XKBF-01118 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1 | @ | PILOT SEAT | 1 | ||
| 13 | @ | PILOT POPPET | 1 | ||
| 14 | @ | PILOT SPRING | 1 | ||
| 15 | @ | ADJUST SCREW | 1 | ||
| 17 | @ | LOCK NUT | 1 | ||
| 3 | @ | MAIN POPPET | 1 | ||
| 6 | @ | SOCKET | 1 | ||
| 7 | @ | MAIN SPRING | 1 | ||
| 8 | @ | PISTON | 1 | ||
| 9 | @ | BODY | 1 | ||
| K | XKBF-01114 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | @ | O-RING | 1 | ||
| K11 | @ | BACKUP RING | 1 | ||
| K12 | @ | O-RING | 1 | ||
| K16 | @ | O-RING | 1 | ||
| K2 | @ | O-RING | 1 | ||
| K4 | @ | BACKUP RING | 1 | ||
| K5 | @ | O-RING | 1 |
