ATTACH HYD PIPING (V-MAST) погрузчика электрического Hyundai 25/30BR-9
ATTACH HYD PIPING (V-MAST) погрузчика электрического Hyundai 25/30BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7070
Наименование:ATTACH HYD PIPING (V-MAST)
Версия:

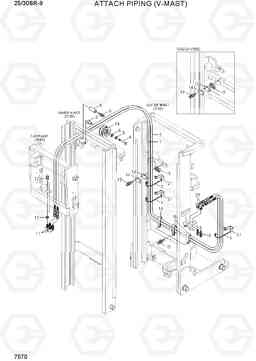

ATTACH HYD PIPING (V-MAST) 25/30BR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064073 | Шланг в сборе | 1 |
V250
|
|
| 1 | X970-064077 | Шланг в сборе | 1 |
V270
|
|
| 1 | X970-064083 | Шланг в сборе | 1 |
V300
|
|
| 1 | X970-064089 | HOSE ASSY ORFS, THD (0x0) | 1 |
V330
|
|
| 1 | X970-064093 | HOSE ASSY-ORFS 0X0 | 1 |
V350
|
|
| 1 | X970-064099 | Шланг в сборе | 1 |
V370
|
|
| 1 | X970-064105 | HOSE ASSY-ORFS 0X0 | 1 |
V400
|
|
| 1 | X970-064111 | Шланг в сборе | 1 |
V430
|
|
| 1 | X970-064116 | Шланг в сборе | 1 |
V450
|
|
| 1 | X970-064120 | HOSE ASSY ORFS, THD (0x0) | 1 |
V470
|
|
| 1 | X970-064126 | Шланг в сборе | 1 |
V500
|
|
| 10 | X540-120002 | Разъем ORFS | 2 | ||
| 11 | 31FS-90500 | локоть ва | 2 |
NON SIDE SHIFT
|
|
| 11 | 35FS-90700 | локоть ва | 2 |
WITH SIDE SHIFT
|
|
| 11-1 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
NOT SHOWN
|
|
| 11-2 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 11-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 12 | 31FG-80430 | Гайка | 2 |
NON SIDE SHIFT
|
|
| 13 | 35FS-91200 | Зажим | 2 | ||
| 14 | 35FS-91300 | Пластина | 1 | ||
| 15 | S035-082026 | Болт | 3 | ||
| 16 | 31L6-02460 | Зажим трубки | 3 | ||
| 17 | X710-100103 | Крышка | 2 |
NON SIDE SHIFT
|
|
| 18 | 34FG-90201 | Шланг шкив | 1 | ||
| 19 | S035-085026 | Болт | 2 | ||
| 2 | X970-064072 | Шланг в сборе | 1 |
V250
|
|
| 2 | X970-064076 | Шланг в сборе | 1 |
V270
|
|
| 2 | X970-064082 | Шланг в сборе | 1 |
V300
|
|
| 2 | X970-064088 | Шланг в сборе | 1 |
V330
|
|
| 2 | X970-064092 | Шланг в сборе | 1 |
V350
|
|
| 2 | X970-064098 | Шланг в сборе | 1 |
V370
|
|
| 2 | X970-064104 | HOSE ASSY ORFS, THD (0x0) | 1 |
V400
|
|
| 2 | X970-064109 | HOSE ASSY ORFS, THD (0x0) | 1 |
V430
|
|
| 2 | X970-064115 | Шланг в сборе | 1 |
V450
|
|
| 2 | X970-064119 | HOSE ASSY ORFS, THD (0x0) | 1 |
V470
|
|
| 2 | X970-064125 | HOSE ASSY-ORFS 0X0 | 1 |
V500
|
|
| 20 | X850-525200 | Колено 90, поворотный, ORFS | 2 | ||
| 21 | 31FY-80900 | Зажим | 3 | ||
| 3 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 4 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | S411-120006 | Шайба пружинная | 1 | ||
| 6 | S441-12000B | Шайба | 1 | ||
| 7 | S552-102370 | Зажим | 3 | ||
| 8 | 35FS-91100 | Вставка | 2 | ||
| 9 | S035-086026 | Болт барашек / шестигранная шайба | 2 |
