Каталог запчастей
-
Hyundai
-
25/30BR-9
- 4-SPOOL HYD PIPING (TF-MAST)

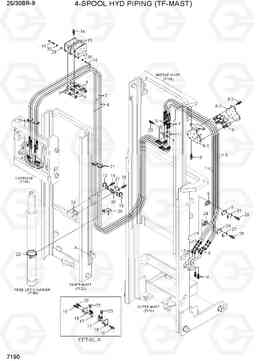

4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 25/30BR-9
4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 25/30BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7190
Наименование:4-SPOOL HYD PIPING (TF-MAST)
Версия:
4-SPOOL HYD PIPING (TF-MAST) 25/30BR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X980-044041 | Шланг в сборе | 2 |
TF370
|
|
| 1 | X980-044045 | Шланг в сборе | 2 |
TF400
|
|
| 1 | X980-044048 | Шланг в сборе | 2 |
TF430
|
|
| 1 | X980-044052 | Шланг в сборе | 2 |
TF450
|
|
| 1 | X980-044054 | Шланг в сборе | 2 |
TF470
|
|
| 1 | X980-044058 | Шланг в сборе | 2 |
TF500
|
|
| 1 | X980-044066 | Шланг в сборе | 2 |
TF550
|
|
| 1 | X980-044074 | Шланг в сборе | 2 |
TF600
|
|
| 1 | X980-044081 | Шланг в сборе | 2 |
TF650
|
|
| 1 | X980-044089 | Шланг в сборе | 2 |
TF700
|
|
| 1 | X980-044095 | Шланг в сборе | 2 |
TF750
|
|
| 10 | X540-120002 | Разъем ORFS | 4 | ||
| 11 | 39FS-90700 | Кронштейн | 1 | ||
| 12 | X860-525200 | Колено 45, поворотный, ORFS | 2 | ||
| 13 | 37FS-91100 | Зажим | 2 | ||
| 14 | S035-081526 | Болт | 8 | ||
| 15 | 37FY-92100 | Кронштейн | 2 | ||
| 16 | 3FFQ-93200 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 17 | 31HA-10260 | локоть ва | 2 | ||
| 17 | 31HA-10250 | локоть ва | 2 | ||
| 18 | 39HQ-91300 | Кронштейн | 2 | ||
| 19 | S037-102526 | Болт | 4 | ||
| 2 | X990-044048 | Шланг в сборе | 2 |
TF370
|
|
| 2 | X990-044050 | Шланг в сборе | 2 |
TF400
|
|
| 2 | X990-044052 | Шланг в сборе | 2 |
TF430
|
|
| 2 | X990-044053 | Шланг в сборе | 2 |
TF450
|
|
| 2 | X990-044055 | Шланг в сборе | 2 |
TF470
|
|
| 2 | X990-044057 | Шланг в сборе | 2 |
TF500
|
|
| 2 | X990-044060 | Шланг в сборе | 2 |
TF550
|
|
| 2 | X990-044064 | Шланг в сборе | 2 |
TF600
|
|
| 2 | X990-044068 | Шланг в сборе | 2 |
TF650
|
|
| 2 | X990-044071 | Шланг в сборе | 2 |
TF700
|
|
| 2 | X990-044075 | Шланг в сборе | 2 |
TF750
|
|
| 20 | S035-082026 | Болт | 6 | ||
| 21 | S552-050203 | Зажим | 4 | ||
| 22 | S552-102370 | Зажим | 1 | ||
| 23 | X710-100103 | Крышка | 2 | ||
| 24 | 35FS-90900 | Зажим | 4 | ||
| 26 | 31FY-80900 | Зажим | 1 | ||
| 27 | 38FP-90500 | Пластина | 2 | ||
| 28 | S035-084526 | Болт | 6 | ||
| 29 | S403-06200B | Плоская шайба | 10 | ||
| 3 | X970-064042 | Шланг в сборе | 2 |
TF370
|
|
| 3 | X970-064046 | Шланг в сборе | 2 |
TF400
|
|
| 3 | X970-064050 | Шланг в сборе | 2 |
TF430
|
|
| 3 | X970-064054 | Шланг в сборе | 2 |
TF450
|
|
| 3 | X970-064056 | Шланг в сборе | 2 |
TF470
|
|
| 3 | X970-064059 | Шланг в сборе | 2 |
TF500
|
|
| 3 | X970-064067 | Шланг в сборе | 2 |
TF550
|
|
| 3 | X970-064075 | HOSE ASSY-ORFS 0X0 | 2 |
TF600
|
|
| 3 | X970-064083 | Шланг в сборе | 2 |
TF650
|
|
| 3 | X970-064090 | Шланг в сборе | 2 |
TF700
|
|
| 3 | X970-064096 | Шланг в сборе | 2 |
TF750
|
|
| 30 | S411-060006 | Шайба пружинная | 10 | ||
| 31 | 35FS-91300 | Пластина | 1 | ||
| 4 | X990-064046 | Шланг в сборе | 2 |
TF370
|
|
| 4 | X990-064048 | Шланг в сборе | 2 |
TF400
|
|
| 4 | X990-064050 | Шланг в сборе | 2 |
TF430
|
|
| 4 | X990-064051 | Шланг в сборе | 2 |
TF450
|
|
| 4 | X990-064053 | Шланг в сборе | 2 |
TF470
|
|
| 4 | X990-064055 | Шланг в сборе | 2 |
TF500
|
|
| 4 | X990-064058 | Шланг в сборе | 2 |
TF550
|
|
| 4 | X990-064062 | Шланг в сборе | 2 |
TF600
|
|
| 4 | X990-064066 | Шланг в сборе | 2 |
TF650
|
|
| 4 | X990-064070 | Шланг в сборе | 2 |
TF700
|
|
| 4 | X990-064073 | Шланг в сборе | 2 |
TF750
|
|
| 5 | 31HN-90700 | Штуцер 90 orfs | 2 | ||
| 6 | 35FS-91200 | Зажим | 2 | ||
| 7 | 33HK-91100 | Разъем | 2 | ||
| 8 | 33B1-91202 | Кронштейн | 1 | ||
| 8-1 | 33B1-91104 | Кронштейн | 1 | ||
| 8-2 | 33B1-91144 | Пластина | 1 | ||
| 8-3 | S035-082526 | Болт | 3 | ||
| 9 | 38FY-90301 | Шланг шкив | 19 |
