STEERING AXLE погрузчика на сжиженном газе Hyundai 25/30/33G-7A
STEERING AXLE погрузчика на сжиженном газе Hyundai 25/30/33G-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5010
Наименование:STEERING AXLE
Версия:2013. 6.30 REV.13F

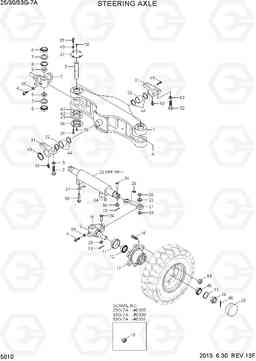

STEERING AXLE 25/30/33G-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 81HA-50012 | рулевое в сборе мост | 1 |
25G-7A
|
|
| * | 81HA-50013 | рулевое в сборе мост | 1 |
25G-7A
|
|
| * | 81HA-50012 | рулевое в сборе мост | 1 |
30G-7A
|
|
| * | 81HA-50013 | рулевое в сборе мост | 1 |
30G-7A
|
|
| * | 81HA-50012 | рулевое в сборе мост | 1 |
33G-7A
|
|
| * | 81HA-50013 | рулевое в сборе мост | 1 |
33G-7A
|
|
| * | 81HA-51010 | рулевое в сборе мост | 1 |
25,KIA GEORGIA
|
|
| * | 81HA-51011 | рулевое в сборе мост | 1 |
25,KIA GEORGIA
|
|
| * | 81HA-51012 | STEERING AXLE ASSY | 1 |
25,KIA GEORGIA
|
|
| * | 81HA-51010 | рулевое в сборе мост | 1 |
30,KIA GEORGIA
|
|
| * | 81HA-51011 | рулевое в сборе мост | 1 |
30,KIA GEORGIA
|
|
| * | 81HA-51012 | STEERING AXLE ASSY | 1 |
30,KIA GEORGIA
|
|
| * | 81HA-51010 | рулевое в сборе мост | 1 |
33,KIA GEORGIA
|
|
| * | 81HA-51011 | рулевое в сборе мост | 1 |
33,KIA GEORGIA
|
|
| * | 81HA-51012 | STEERING AXLE ASSY | 1 |
33,KIA GEORGIA
|
|
| 1 | 81HA-50022 | STEERING AXLE | 1 | ||
| 10 | S652-810008 | Масленка | 6 | ||
| 11 | 81FA-52400 | сальник, t6285 | 2 | ||
| 12 | 81FA-53070 | Подшипник конический роликовый | 2 | ||
| 13 | S461-500302 | Палец | 6 | ||
| 14 | 81F7-51210 | Гайка | 2 | ||
| 14 | 81F7-51310 | Гайка | 2 |
KIA GEORGIA
|
|
| 15 | 81FA-52500 | Шайба | 2 | ||
| 17 | 81HA-50061 | Ступица | 2 | ||
| 18 | 3677012900-01 | Болт ступицы | 12 |
25G-7A
|
|
| 18 | 81HA-51120 | Болт ступицы | 12 |
25G-7A
|
|
| 18 | 3677012900-01 | Болт ступицы | 12 |
30G-7A
|
|
| 18 | 81HA-51120 | Болт ступицы | 12 |
30G-7A
|
|
| 18 | 3677012900-01 | Болт ступицы | 12 |
33G-7A
|
|
| 18 | 81HA-51120 | Болт ступицы | 12 |
33G-7A
|
|
| 19 | 3678003000-DA | гайку ступицы | 12 |
25G-7A
|
|
| 19 | 3678003000-DA | гайку ступицы | 12 |
30G-7A
|
|
| 19 | 3678003000-DA | гайку ступицы | 12 |
33G-7A
|
|
| 2 | 81HA-50031 | Поворотный кулак, правый | 1 | ||
| 20 | XKCF-00220 | Крышка ступицы | 2 | ||
| 21 | 81HA-50171 | ссылка руля | 2 | ||
| 22 | @ | STEERING CYLINDER | 1 |
SEE 5011
|
|
| 23 | Q100333000 | подшипник SPH равнина | 4 | ||
| 24 | Q100325000 | контактный фронтальный ссылку | 4 | ||
| 25 | S403-201006 | Плоская шайба | 2 | ||
| 26 | S651-060008 | Масленка | 4 | ||
| 27 | Q100327000 | плита замок | 2 | ||
| 28 | 906291-00 | Болт | 2 |
NOT SHOWN
|
|
| 29 | S205-121006 | Гайка | 2 |
NOT SHOWN
|
|
| 3 | 81HA-50041 | Поворотный кулак, левый | 1 | ||
| 30 | S018-16045D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | 81HA-50081 | блок цапфы | 2 | ||
| 32 | FAC0500160 | Втулка | 2 | ||
| 33 | Q100338000 | Шайба упорная | 6 | ||
| 34 | 6600366100-01 | Палец | 1 | ||
| 35 | S411-100006 | Шайба пружинная | 2 | ||
| 36 | S441-200006 | Шайба | 2 | ||
| 37 | 81HA-50090 | покрытия верхняя | 2 | ||
| 38 | 81HA-50100 | нижнюю крышку | 2 | ||
| 39 | S017-080156 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 4 | FAD0500150-DA | Болт специальный | 2 | ||
| 40 | S411-080006 | Шайба пружинная | 16 | ||
| 41 | 81HA-50110 | прокладка (0,1) | 2 | ||
| 42 | 81HA-50130 | прокладка (0,15) | 2 | ||
| 43 | 81HA-50140 | прокладка (0,3) | 2 | ||
| 44 | 81HA-50161 | проставка (0,5) | 4 | ||
| 45 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46 | FAD0500210 | Подшипник конический роликовый | 2 | ||
| 47 | 81HA-50190 | Пластина | 2 | ||
| 48 | S461-500562 | Палец | 2 | ||
| 49 | S602-056004 | Кольцо | 2 | ||
| 49 | S602-056004 | Кольцо | 2 | ||
| 49 | S602-056004 | Кольцо | 2 | ||
| 5 | 81HA-50050 | контактный король | 2 | ||
| 52 | S017-20055D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 53 | S441-200006 | Шайба | 4 | ||
| 54 | 81HA-51110 | гайку ступицы | 12 |
25G-7A
|
|
| 54 | 81HA-51110 | гайку ступицы | 12 |
30G-7A
|
|
| 54 | 81HA-51110 | гайку ступицы | 12 |
33G-7A
|
|
| 6 | 81FG-50700 | принимая т / ролик | 4 | ||
| 7 | 81HA-50120 | Сальник | 4 | ||
| 8 | S602-062004 | RETAINING RING | 2 | ||
| 9 | 81HA-50070 | Фланец | 4 |
