Установка двигателя погрузчика на сжиженном газе Hyundai 25/30/33L-7A
Установка двигателя погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ENGINE MOUNTING
Версия:2013. 6.30 REV.13F

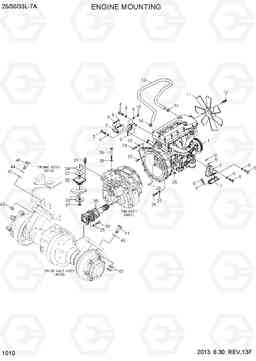

ENGINE MOUNTING 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11HF-60501 | Двигатель в сборе | 1 | ||
| 10 | S206-12100B | Гайка | 4 | ||
| 11 | F12200112 | Вентилятор системы охлаждения | 1 | ||
| 12 | S035-082526 | Болт | 4 | ||
| 13 | 15HF-60100 | Шланг | 1 |
25L-7A
|
|
| 13 | 15HF-60100 | Шланг | 1 |
30L-7A
|
|
| 13 | 15HF-60100 | Шланг | 1 |
33L-7A
|
|
| 14 | S520-020000 | Зажим | 2 |
25L-7A
|
|
| 14 | S520-020000 | Зажим | 2 |
30L-7A
|
|
| 14 | S520-020000 | Зажим | 2 |
33L-7A
|
|
| 2 | 15HC-60011 | Кронштейн ENG MTG (LH) | 1 | ||
| 23 | S035-081516 | Болт | 8 |
25L-7A
|
|
| 23 | S035-082026 | Болт | 8 |
25L-7A
|
|
| 23 | S035-081516 | Болт | 8 |
30L-7A
|
|
| 23 | S035-082026 | Болт | 8 |
30L-7A
|
|
| 24 | S018-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S441-10000B | Шайба | 6 | ||
| 26 | S018-100406 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 27 | S411-100006 | Шайба пружинная | 6 | ||
| 28 | S206-10100B | Гайка | 6 | ||
| 29 | S510-122800 | Палец для зуба ковша | 2 | ||
| 3 | 15HC-60071 | Кронштейн ENG MTG (RH) | 1 | ||
| 30 | 11FG-60060 | резиновым подшибником | 2 | ||
| 31 | S035-082526 | Болт | 8 | ||
| 32 | FDE0100120-DA | Шайба отскок | 2 | ||
| 33 | FDE0100110-DA | машина перегрузки | 2 | ||
| 34 | F31330010 | Прокладка регулировочная | 2 | ||
| 35 | 85HF-30020 | машина крепление | 2 | ||
| 36 | S017-161356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S275-16000B | Гайка самоблокирующаяся | 2 |
25L-7A
|
|
| 37 | FBC0100300-DA | U гайка | 2 |
25L-7A
|
|
| 37 | S275-16000B | Гайка самоблокирующаяся | 2 |
30L-7A
|
|
| 37 | FBC0100300-DA | U гайка | 2 |
30L-7A
|
|
| 37 | S275-16000B | Гайка самоблокирующаяся | 2 |
33L-7A
|
|
| 37 | FBC0100300-DA | U гайка | 2 |
33L-7A
|
|
| 38 | 85HF-30011 | Вал приводной (ведущий) в сборе | 1 |
25L-7A
|
|
| 38 | 85HF-30101 | Вал приводной (ведущий) в сборе | 1 |
25L-7A
|
|
| 38 | 85HF-30011 | Вал приводной (ведущий) в сборе | 1 |
30L-7A
|
|
| 38 | 85HF-30101 | Вал приводной (ведущий) в сборе | 1 |
30L-7A
|
|
| 38 | 85HF-30101 | Вал приводной (ведущий) в сборе | 1 |
33L-7A
|
|
| 39 | 11HA-60050 | Болт с шестигранной головкой (под шестигранник) | 4 |
25L-7A
|
|
| 39 | 85HH-30100 | Болт с шестигранной головкой (под шестигранник) | 4 |
25L-7A
|
|
| 39 | 11HA-60050 | Болт с шестигранной головкой (под шестигранник) | 4 |
30L-7A
|
|
| 39 | 85HH-30100 | Болт с шестигранной головкой (под шестигранник) | 4 |
30L-7A
|
|
| 4 | S017-100606 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 40 | 11HA-60200 | Призонный болт | 2 | ||
| 41 | S018-201056 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | S441-200006 | Шайба | 8 | ||
| 43 | S206-20100B | Гайка | 6 |
25L-7A
|
|
| 43 | S208-20100B | Гайка | 6 |
25L-7A
|
|
| 43 | S206-20100B | Гайка | 6 |
30L-7A
|
|
| 43 | S208-20100B | Гайка | 6 |
30L-7A
|
|
| 43 | S206-20100B | Гайка | 6 |
33L-7A
|
|
| 43 | S208-20100B | Гайка | 6 |
33L-7A
|
|
| 44 | 11HA-60210 | Шайба | 2 |
25L-7A
|
|
| 44 | 11HA-60210 | Шайба | 2 |
30L-7A
|
|
| 44 | 11HA-60210 | Шайба | 2 |
33L-7A
|
|
| 5 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S441-10000B | Шайба | 7 | ||
| 7 | 11HM-60040 | Крепление двигателя | 2 | ||
| 8 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | S441-12000B | Шайба | 8 |
