Гидроразводка (гидросистема, BOOSTER) погрузчика на сжиженном газе Hyundai 25/30/33L-7A
Гидроразводка (гидросистема, BOOSTER) погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING(BOOSTER)
Версия:2010. 5.31 REV.10E

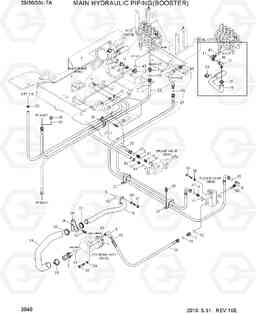

MAIN HYDRAULIC PIPING(BOOSTER) 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HA-20261 | Соединитель | 1 | ||
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
25L-7A
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
30L-7A
|
|
| 11 | 31HA-20271 | локоть 90d, ORFS | 1 |
33L-7A
|
|
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 |
25L-7A
|
|
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 |
30L-7A
|
|
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 |
33L-7A
|
|
| 13 | 31HA-10170 | Разъем основная шланг | 1 | ||
| 14 | X500-310002 | Разъем | 1 | ||
| 15 | 35HF-20070 | Разъем | 1 | ||
| 16 | 35HF-20100 | ва всасывающий трубопровод | 1 | ||
| 17 | 35HF-20170 | Рукав высокого давления (РВД) | 1 | ||
| 18 | 35HF-20120 | резиновый шланг масло диска | 1 |
25L-7A
|
|
| 18 | 35HF-20120 | резиновый шланг масло диска | 1 |
30L-7A
|
|
| 18 | 35HF-20120 | резиновый шланг масло диска | 1 |
33L-7A
|
|
| 19 | 35HF-20130 | резиновый шланг всасывания масла | 1 | ||
| 20 | P910-105013 | Шланг в сборе | 1 | ||
| 21 | P933-105023 | Шланг в сборе | 1 | ||
| 22 | P913-105026 | Шланг в сборе | 1 | ||
| 22 | P913-105028 | Шланг в сборе | 1 |
25L-7A
|
|
| 22 | P913-105026 | Шланг в сборе | 1 | ||
| 22 | P913-105028 | Шланг в сборе | 1 |
30L-7A
|
|
| 23 | P760-013115 | Рукав высокого давления (РВД) | 1 | ||
| 24 | 31FA-10600 | RETURN HOSE | 1 | ||
| 25 | P930-062030 | Шланг в сборе | 1 | ||
| 27 | 35HF-20150 | Зажим | 2 | ||
| 28 | 35HH-20090 | Зажим | 1 | ||
| 29 | 35HF-20161 | Пластина | 1 | ||
| 3 | 31HA-05000 | обратный клапан в сборе ОРС | 1 | ||
| 30 | S520-024000 | CLAMP-HOSE | 2 | ||
| 31 | S520-017000 | Зажим | 1 | ||
| 32 | S572-380006 | Зажим типа Проволока | 1 |
25L-7A
|
|
| 32 | S572-380006 | Зажим типа Проволока | 1 |
30L-7A
|
|
| 32 | S572-380006 | Зажим типа Проволока | 1 |
33L-7A
|
|
| 33 | S572-490006 | Зажим | 4 | ||
| 34 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S035-082036 | Болт | 3 | ||
| 36 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S411-080006 | Шайба пружинная | 2 | ||
| 39 | S411-100006 | Шайба пружинная | 6 | ||
| 4 | 31FJ-20070 | Прокладка | 1 | ||
| 40 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 42 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 |
25L-7A
|
|
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 |
30L-7A
|
|
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 |
33L-7A
|
|
| 44 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 45 | S621-016001 | О кольцо | 7 | ||
| 46 | S621-018001 | О кольцо | 2 |
25L-7A
|
|
| 46 | S621-018001 | О кольцо | 2 |
30L-7A
|
|
| 46 | S621-018001 | О кольцо | 2 |
33L-7A
|
|
| 47 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 48 | 31HF-20030 | Заглушка | 1 | ||
| 5 | 35HF-20141 | Соединитель | 1 | ||
| 51 | S681-370400 | Уплотнительная втулка | 1 | ||
| 52 | S035-081516 | Болт | 2 | ||
| 54 | 33HA-83350 | хомут | 1 | ||
| 6 | 31HA-20150 | локоть 90d, ORFS | 2 | ||
| 7 | 31HA-20061 | Соединитель | 2 | ||
| 8 | 35HF-20010 | Гильза цилиндра атригера | 1 | ||
| 9 | 35HF-20020 | Разъем | 1 |
