MAIN HYD PIPING(KIA GEORGIA, 33L-7A) погрузчика на сжиженном газе Hyundai 25/30/33L-7A
MAIN HYD PIPING(KIA GEORGIA, 33L-7A) погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3041
Наименование:MAIN HYD PIPING(KIA GEORGIA, 33L-7A)
Версия:2013. 3.31 REV.13C

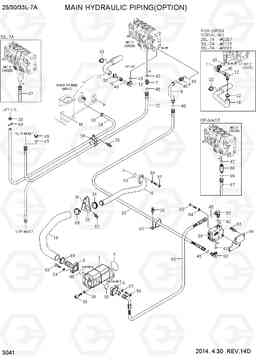

MAIN HYD PIPING(KIA GEORGIA, 33L-7A) 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31HF-01000 | гидрокси насос | 1 | ||
| 10 | 31HA-20261 | Соединитель | 1 | ||
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 | ||
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 |
30L-7A
|
|
| 12 | 31HH-20140 | локоть 90d, поворотный | 1 |
33L-7A
|
|
| 16 | 35HF-20100 | ва всасывающий трубопровод | 1 | ||
| 17 | 35HF-20170 | Рукав высокого давления (РВД) | 1 | ||
| 19 | 35HF-20130 | резиновый шланг всасывания масла | 1 | ||
| 20 | P910-105018 | Шланг в сборе | 1 | ||
| 22 | P913-105028 | Шланг в сборе | 1 |
W/O QF MAST,25/30
|
|
| 24 | 31FA-10600 | RETURN HOSE | 1 | ||
| 28 | 35HH-20090 | Зажим | 1 | ||
| 29 | 35HF-20161 | Пластина | 1 | ||
| 30 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 2 | ||
| 31 | S681-370400 | Уплотнительная втулка | 1 | ||
| 32 | S572-380006 | Зажим типа Проволока | 1 |
25L-7A
|
|
| 32 | S572-380006 | Зажим типа Проволока | 1 |
30L-7A
|
|
| 32 | S572-380006 | Зажим типа Проволока | 1 | ||
| 33 | S572-490006 | Зажим | 1 | ||
| 34 | S572-490006 | Зажим | 3 |
25L-7A
|
|
| 34 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
25L-7A
|
|
| 34 | S572-490006 | Зажим | 3 |
30L-7A
|
|
| 34 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
30L-7A
|
|
| 34 | S572-490006 | Зажим | 3 | ||
| 34 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 35 | S035-082036 | Болт | 2 | ||
| 36 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S411-100006 | Шайба пружинная | 6 | ||
| 4 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
25L-7A
|
|
| 4 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
25L-7A
|
|
| 4 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
30L-7A
|
|
| 4 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
30L-7A
|
|
| 4 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 40 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 42 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 |
25L-7A
|
|
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 |
30L-7A
|
|
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 43 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 45 | S621-016001 | О кольцо | 6 | ||
| 45 | S621-016001 | О кольцо | 5 | ||
| 46 | S621-018001 | О кольцо | 1 |
25L-7A
|
|
| 46 | S621-018001 | О кольцо | 1 |
30L-7A
|
|
| 46 | S621-018001 | О кольцо | 1 | ||
| 48 | 31HF-20030 | Заглушка | 1 | ||
| 49 | S491-120402 | Палец | 1 | ||
| 5 | 35HH-20121 | Разъем шланга | 1 | ||
| 52 | S035-081516 | Болт | 2 | ||
| 53 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 54 | S411-080006 | Шайба пружинная | 6 | ||
| 55 | S631-22A004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | S109-060356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 57 | S411-060006 | Шайба пружинная | 4 | ||
| 58 | 31HH-03000 | Датчик | 1 | ||
| 59 | 31HA-20041 | Колено 90 | 1 | ||
| 6 | 31HF-20100 | Выходное соединение насос | 1 | ||
| 60 | 31HA-20150 | локоть 90d, ORFS | 1 | ||
| 61 | 35HF-20150 | Зажим | 1 | ||
| 62 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 63 | S035-082026 | Болт | 2 | ||
| 64 | 31HF-20110 | Пластина | 1 | ||
| 65 | P930-105014 | Шланг в сборе | 1 | ||
| 66 | 31HH-05100 | FLOW REGULATOR VALVE | 1 |
25,QF-MAST
|
|
| 66 | 31HH-05100 | FLOW REGULATOR VALVE | 1 |
30,QF-MAST
|
|
| 66 | 31HH-05100 | VALVE-FLOW REGULATOR | 1 |
QF-MAST
|
|
| 67 | 31HH-20210 | Шланг | 1 |
25,QF-MAST
|
|
| 67 | 31HH-20210 | Шланг | 1 |
30,QF-MAST
|
|
| 67 | 31HH-20210 | Шланг | 1 | ||
| 68 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | 31HA-20061 | Соединитель | 1 |
W/O QF MAST
|
|
| 8 | 35HF-20011 | Гильза цилиндра атригера | 1 | ||
| 9 | 35HF-20020 | Разъем | 1 |
