MCV LIFT SECTION погрузчика на сжиженном газе Hyundai 25/30/33L-7A
MCV LIFT SECTION погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3A50
Наименование:MCV LIFT SECTION
Версия:2011. 7.31 REV.11G

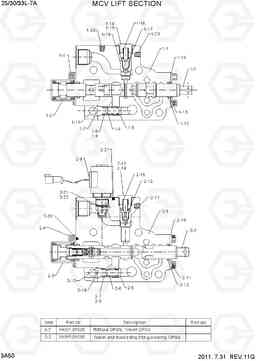

MCV LIFT SECTION 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1-11 | XKBF-01018 | C-RING | 1 | ||
| 1-14 | XKBF-01022 | плагин проверки v / v | 1 | ||
| 1-15 | XKBF-00604 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-16 | XKBF-00906 | Пружина | 1 | ||
| 1-17 | XKBF-01023 | Ограничитель холдинг | 1 | ||
| 1-18 | XKBF-01024 | проверка тарелка | 1 | ||
| 1-19 | XKBF-01019 | плита печать | 1 | ||
| 1-2 | XKBF-01035 | катушки в сборе лифт | 1 |
SEE ILLUST
|
|
| 1-20 | XKBF-00728 | Пробка (заглушка) | 2 | ||
| 1-3 | XKBF-01011 | возвращение крышка | 1 | ||
| 1-4 | XKBF-00694 | Болт барашек | 4 | ||
| 1-5 | XKBF-01012 | тарельчатый нагрузки C / V | 1 | ||
| 1-6 | XKBF-01013 | проверка Подпружиненность | 1 | ||
| 1-7 | XKBF-01017 | подключите настроить | 1 | ||
| 1-8 | XKBF-01015 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-9 | XKBF-01016 | BACK UP RING | 1 | ||
| 2-10 | XKBF-01018 | C-RING | 1 | ||
| 2-13 | XKBF-01022 | плагин проверки v / v | 1 | ||
| 2-14 | XKBF-00604 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-15 | XKBF-00906 | Пружина | 1 | ||
| 2-16 | XKBF-01023 | Ограничитель холдинг | 1 | ||
| 2-17 | XKBF-01195 | проверка тарелка | 1 | ||
| 2-18 | XKBF-01017 | подключите настроить | 1 | ||
| 2-19 | XKBF-01019 | плита печать | 1 | ||
| 2-2 | XKBF-01035 | катушки в сборе лифт | 1 |
SEE ILLUST
|
|
| 2-20 | XKBF-00728 | Пробка (заглушка) | 2 | ||
| 2-21 | XKBF-01040 | плагин аварийного | 1 | ||
| 2-22 | XKBF-01041 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-3 | XKBF-01011 | возвращение крышка | 1 | ||
| 2-4 | XKBF-00694 | Болт барашек | 4 | ||
| 2-5 | XKBF-01012 | тарельчатый нагрузки C / V | 1 | ||
| 2-6 | XKBF-01013 | проверка Подпружиненность | 1 | ||
| 2-7 | XKBF-01015 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2-8 | XKBF-01016 | BACK UP RING | 1 | ||
| 2-9 | XKBF-01194 | SOLENOID V/V | 1 | ||
| K1-12 | XKBF-01004 | Кольцо уплотнительное (О-кольцо) | 1 |
SEE 3A20-3A40
|
|
| K1-13 | XKBF-01005 | стеклоочиститель пыли | 1 |
SEE 3A20-3A40
|
|
| K2-11 | XKBF-01004 | Кольцо уплотнительное (О-кольцо) | 1 |
SEE 3A20-3A40
|
|
| K2-12 | XKBF-01005 | стеклоочиститель пыли | 1 |
SEE 3A20-3A40
|
|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N1 | XKBF-01034 | лифт блок в сборе | 1 |
25L-7A
|
|
| N1 | XKBF-01034 | лифт блок в сборе | 1 |
30L-7A
|
|
| N1 | XKBF-01034 | лифт блок в сборе | 1 |
33L-7A
|
|
| N1-1 | XKBF-01020 | рабочий блок подъемник | 1 | ||
| N2 | XKBF-01039 | лифт блок в сборе | 1 |
SEE 3A20-3A40
|
|
| N2-1 | XKBF-01038 | Корпус p1 | 1 |
