DRIVE AXLE ASSY(NEW) погрузчика на сжиженном газе Hyundai 25/30/33L-7A
DRIVE AXLE ASSY(NEW) погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:DRIVE AXLE ASSY(NEW)
Версия:2012.9.30 REV.12J

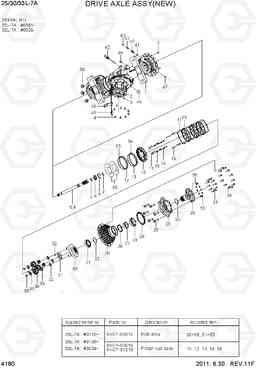

DRIVE AXLE ASSY(NEW) 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 81HA-31020 | Ведущий мост в сборе | 1 |
25L-7A
|
|
| * | 81HA-31021 | Ведущий мост в сборе | 1 |
25L-7A
|
|
| * | 81HA-31020 | Ведущий мост в сборе | 1 |
30L-7A
|
|
| * | 81HA-31021 | Ведущий мост в сборе | 1 |
30L-7A
|
|
| * | 81HA-31020 | Ведущий мост в сборе | 1 |
33L-7A
|
|
| * | 81HA-31021 | Ведущий мост в сборе | 1 |
33L-7A
|
|
| *-1 | XKCF-00874 | Ступица в сборе | 2 |
SEE ILLUST
|
|
| *-2 | XKCF-00656 | Поршень (в сборе) | 2 |
25L,SEE ILLUST
|
|
| *-2 | XKCF-01210 | Поршень (в сборе) | 2 |
25L,SEE ILLUST
|
|
| *-2 | XKCF-00656 | Поршень (в сборе) | 2 |
30L,SEE ILLUST
|
|
| *-2 | XKCF-01210 | Поршень (в сборе) | 2 |
30L,SEE ILLUST
|
|
| *-2 | XKCF-00656 | Поршень (в сборе) | 2 |
33L,SEE ILLUST
|
|
| *-2 | XKCF-01210 | Поршень (в сборе) | 2 |
33L,SEE ILLUST
|
|
| *-3 | XKCF-01097 | AUTO-ADJUST KIT | 2 |
25L,USE A/S
|
|
| *-3 | XKCF-01097 | AUTO-ADJUST KIT | 2 |
30L,USE A/S
|
|
| *-3 | XKCF-01097 | AUTO-ADJUST KIT | 2 |
33L,USE A/S
|
|
| 1 | XKCF-00579 | Картер (корпус) моста | 1 | ||
| 10 | XKCF-00586 | Поршень | 2 |
25L-7A
|
|
| 10 | XKCF-00657 | Поршень | 2 |
25L-7A
|
|
| 10 | XKCF-01098 | Поршень | 2 |
25L-7A
|
|
| 10 | XKCF-00586 | Поршень | 2 |
30L-7A
|
|
| 10 | XKCF-00657 | Поршень | 2 |
30L-7A
|
|
| 10 | XKCF-01098 | Поршень | 2 |
30L-7A
|
|
| 10 | XKCF-00586 | Поршень | 2 |
33L-7A
|
|
| 10 | XKCF-00657 | Поршень | 2 |
33L-7A
|
|
| 10 | XKCF-01098 | Поршень | 2 |
33L-7A
|
|
| 11 | XKCF-01100 | Втулка (распорная) | 8 | ||
| 11 | XKCF-01100 | Втулка (распорная) | 8 | ||
| 11 | XKCF-01100 | Втулка (распорная) | 8 | ||
| 12 | XKCF-00587 | кольцо квадрат | 2 |
25L-7A
|
|
| 12 | XKCF-00659 | кольцо (кольца) Quad | 2 |
25L-7A
|
|
| 12 | XKCF-00587 | кольцо квадрат | 2 |
30L-7A
|
|
| 12 | XKCF-00659 | кольцо (кольца) Quad | 2 |
30L-7A
|
|
| 12 | XKCF-00659 | кольцо (кольца) Quad | 2 |
33L-7A
|
|
| 13 | XKCF-00588 | кольцо квадрат | 2 |
25L-7A
|
|
| 13 | XKCF-00658 | кольцо (б) Quad | 2 |
25L-7A
|
|
| 13 | XKCF-00588 | кольцо квадрат | 2 |
30L-7A
|
|
| 13 | XKCF-00658 | кольцо (б) Quad | 2 |
30L-7A
|
|
| 13 | XKCF-00658 | кольцо (б) Quad | 2 |
33L-7A
|
|
| 14 | XKCF-00484 | Болт специальный | 8 |
25L-7A
|
|
| 14 | XKCF-01103 | Болт специальный | 8 |
25L-7A
|
|
| 14 | XKCF-00484 | Болт специальный | 8 |
30L-7A
|
|
| 14 | XKCF-01103 | Болт специальный | 8 |
30L-7A
|
|
| 14 | XKCF-00484 | Болт специальный | 8 |
33L-7A
|
|
| 14 | XKCF-01103 | Болт специальный | 8 |
33L-7A
|
|
| 15 | XKCF-00485 | с пружинным возвратом | 8 |
25L-7A
|
|
| 15 | XKCF-01101 | Пружина | 8 |
25L-7A
|
|
| 15 | XKCF-00485 | с пружинным возвратом | 8 |
30L-7A
|
|
| 15 | XKCF-01101 | Пружина | 8 |
30L-7A
|
|
| 15 | XKCF-00485 | с пружинным возвратом | 8 |
33L-7A
|
|
| 15 | XKCF-01101 | Пружина | 8 |
33L-7A
|
|
| 16 | XKCF-00589 | Палец | 8 | ||
| 17 | XKCF-00590 | Пластина | 10 | ||
| 19 | XKCF-00591 | FRICTION PLATE | 8 | ||
| 2 | XKCF-00580 | CARRIER SUB ASSY | 1 | ||
| 20 | XKCF-00592 | HOUSING-CARRIER | 2 | ||
| 21 | XKCF-00261 | Подшипник конический роликовый | 2 | ||
| 22 | XKCF-00302 | прокладка (0.1t) | AR | ||
| 22 | XKCF-00303 | прокладка (0.15t) | AR | ||
| 22 | XKCF-00304 | прокладка (0.25t) | AR | ||
| 22 | XKCF-00305 | прокладка (0.5T) | AR | ||
| 22 | XKCF-00890 | прокладка (0.12t) | AR |
25L-7A
|
|
| 22 | XKCF-00890 | прокладка (0.12t) | AR |
30L-7A
|
|
| 22 | XKCF-00890 | прокладка (0.12t) | AR |
33L-7A
|
|
| 23 | XKCF-00593 | Вставка | 2 | ||
| 24 | XKCF-00318 | Подшипник конический роликовый | 2 | ||
| 25 | XKCF-00594 | фланец ступицы | 2 | ||
| 26 | XKCF-00595 | колесо вал | 2 | ||
| 27 | XKCF-00613 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 28 | XKCF-00597 | Сальник | 2 | ||
| 29 | XKCF-00598 | Болт ступицы | 10 | ||
| 3 | XKCF-00299 | Палец | 6 | ||
| 30 | XKCF-00599 | Корпус редуктора в сборе с планетарной передачей | 2 |
25L-7A
|
|
| 30 | XKCF-00891 | Корпус редуктора в сборе с планетарной передачей | 2 |
25L-7A
|
|
| 30 | XKCF-00599 | Корпус редуктора в сборе с планетарной передачей | 2 |
30L-7A
|
|
| 30 | XKCF-00891 | Корпус редуктора в сборе с планетарной передачей | 2 |
30L-7A
|
|
| 30 | XKCF-00891 | Корпус редуктора в сборе с планетарной передачей | 2 |
33L-7A
|
|
| 31 | XKCF-00268 | LOCKNUT | 2 |
25L-7A
|
|
| 31 | XKCF-00892 | Гайка | 2 |
25L-7A
|
|
| 31 | XKCF-00268 | LOCKNUT | 2 |
30L-7A
|
|
| 31 | XKCF-00892 | Гайка | 2 |
30L-7A
|
|
| 31 | XKCF-00892 | Гайка | 2 |
33L-7A
|
|
| 32 | XKCF-00600 | Шайба упорная | 12 |
25L-7A
|
|
| 32 | XKCF-00600 | Шайба упорная | 6 |
25L-7A
|
|
| 32 | XKCF-00600 | Шайба упорная | 12 |
30L-7A
|
|
| 32 | XKCF-00600 | Шайба упорная | 6 |
30L-7A
|
|
| 32 | XKCF-00600 | Шайба упорная | 6 |
33L-7A
|
|
| 33 | XKCF-00601 | игольчатый | 114 | ||
| 34 | XKCF-00602 | Шестерня планетарная (сателлит) | 6 | ||
| 35 | XKCF-00603 | Кольцо | 6 | ||
| 36 | XKCF-00616 | Сальник | 2 | ||
| 37 | XKCF-00604 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 38 | XKCF-00007 | Заглушка | 2 | ||
| 39 | XKCF-00501 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 4 | XKCF-00581 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 40 | XKCF-00266 | Место выпускной | 2 | ||
| 41 | XKCF-00314 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 42 | XKCF-00288 | кровотечение клапан | 2 | ||
| 43 | XKCF-00289 | выпускной колпачок | 2 | ||
| 44 | XKCF-00502 | Сапун воздуха | 1 | ||
| 45 | XKCF-00503 | Датчик щуп | 1 | ||
| 46 | XKCF-00153 | Пробка магнитная | 1 | ||
| 47 | XKCF-00260 | Пробка магнитная | 2 | ||
| 48 | XKCF-00504 | Кронштейн | 1 | ||
| 49 | XKCF-00605 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | XKCF-00582 | ось вала LH | 1 | ||
| 50 | XKCF-00158 | гайку ступицы | 12 | ||
| 51 | XKCF-00893 | Шайба упорная | 6 |
25L-7A
|
|
| 51 | XKCF-00893 | Шайба упорная | 6 |
30L-7A
|
|
| 51 | XKCF-00893 | Шайба упорная | 6 |
33L-7A
|
|
| 52 | XKCF-00894 | установочный винт | 2 |
25L-7A
|
|
| 52 | XKCF-00894 | установочный винт | 2 |
30L-7A
|
|
| 52 | XKCF-00894 | установочный винт | 2 |
33L-7A
|
|
| 53 | XKCF-00235 | Шайба пружинная | 20 |
25L-7A
|
|
| 53 | XKCF-00235 | Шайба пружинная | 20 |
30L-7A
|
|
| 53 | XKCF-00235 | Шайба пружинная | 20 |
33L-7A
|
|
| 54 | XKCF-00661 | кольцо (кольца) резервного копирования | 2 |
25L-7A
|
|
| 54 | XKCF-00661 | кольцо (кольца) резервного копирования | 2 |
30L-7A
|
|
| 54 | XKCF-00661 | кольцо (кольца) резервного копирования | 2 |
33L-7A
|
|
| 55 | XKCF-00660 | кольцо (б) резервного копирования | 2 |
25L-7A
|
|
| 55 | XKCF-00660 | кольцо (б) резервного копирования | 2 |
30L-7A
|
|
| 55 | XKCF-00660 | кольцо (б) резервного копирования | 2 |
33L-7A
|
|
| 6 | XKCF-00583 | ось вала RH | 1 | ||
| 60 | XKCF-00584 | прокладка (0.1t) | AR |
25L-7A
|
|
| 60 | XKCF-00584 | прокладка (0.1t) | AR |
30L-7A
|
|
| 60 | XKCF-00584 | прокладка (0.1t) | AR |
33L-7A
|
|
| 60 | XKCF-00585 | прокладка (0.15t) | AR |
25L-7A
|
|
| 60 | XKCF-00585 | прокладка (0.15t) | AR |
30L-7A
|
|
| 60 | XKCF-00585 | прокладка (0.15t) | AR |
33L-7A
|
|
| 60 | XKCF-00889 | прокладка (0.12t) | AR |
25L-7A
|
|
| 60 | XKCF-00889 | прокладка (0.12t) | AR |
30L-7A
|
|
| 60 | XKCF-00889 | прокладка (0.12t) | AR |
33L-7A
|
|
| 7 | S601-030004 | RETAINING RING | 4 | ||
| 8 | XKCF-00478 | Подшипник | 2 | ||
| 9 | S602-055004 | кольцо стопорное | 2 |
