Каталог запчастей
-
Hyundai
-
25/30/33L-7A
- 3-SPOOL HYD PIPING (QF-MAST)
3-SPOOL HYD PIPING (QF-MAST) погрузчика на сжиженном газе Hyundai 25/30/33L-7A
3-SPOOL HYD PIPING (QF-MAST) погрузчика на сжиженном газе Hyundai 25/30/33L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7570
Наименование:3-SPOOL HYD PIPING (QF-MAST)
Версия:2012. 1.31 REV.12A

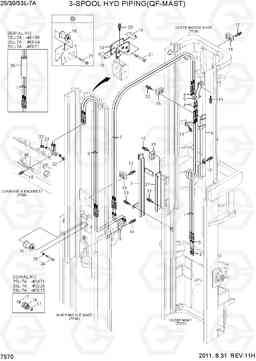

3-SPOOL HYD PIPING (QF-MAST) 25/30/33L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064056 | Шланг в сборе | 2 |
QF610
|
|
| 1 | P910-064064 | Шланг в сборе | 2 |
QF660
|
|
| 1 | P910-064068 | Шланг в сборе | 2 |
QF700
|
|
| 1 | P910-064074 | Шланг в сборе | 2 |
QF745
|
|
| 1 | P910-064080 | Шланг в сборе | 2 |
QF790
|
|
| 10 | 3DHN-90600 | Пластина | 1 | ||
| 11 | S035-082526 | Болт | 3 |
25L-7A
|
|
| 11 | S035-082526 | Болт | 5 |
25L-7A
|
|
| 11 | S035-082526 | Болт | 3 |
30L-7A
|
|
| 11 | S035-082526 | Болт | 5 |
30L-7A
|
|
| 11 | S035-082526 | Болт | 3 |
33L-7A
|
|
| 11 | S035-082526 | Болт | 5 |
33L-7A
|
|
| 12 | S035-063526 | Болт | 10 |
25L-7A
|
|
| 12 | S035-063526 | Болт | 14 |
25L-7A
|
|
| 12 | S035-063526 | Болт | 10 |
30L-7A
|
|
| 12 | S035-063526 | Болт | 14 |
30L-7A
|
|
| 12 | S035-063526 | Болт | 10 |
33L-7A
|
|
| 12 | S035-063526 | Болт | 14 |
33L-7A
|
|
| 13 | S035-082026 | Болт | 3 | ||
| 14 | S037-102526 | Болт | 2 | ||
| 15 | 34FG-90260 | Зажим | 5 |
25L-7A
|
|
| 15 | 34FG-90260 | Зажим | 7 |
25L-7A
|
|
| 15 | 34FG-90260 | Зажим | 5 |
30L-7A
|
|
| 15 | 34FG-90260 | Зажим | 7 |
30L-7A
|
|
| 15 | 34FG-90260 | Зажим | 5 |
33L-7A
|
|
| 15 | 34FG-90260 | Зажим | 7 |
33L-7A
|
|
| 16 | 34FY-90110 | ролик шланг | 10 |
25L-7A
|
|
| 16 | 38FY-90300 | Шланг шкив | 10 |
25L-7A
|
|
| 16 | 34FY-90110 | ролик шланг | 10 |
30L-7A
|
|
| 16 | 38FY-90300 | Шланг шкив | 10 |
30L-7A
|
|
| 16 | 34FY-90110 | ролик шланг | 10 |
33L-7A
|
|
| 16-1 | 38FY-90300 | Шланг шкив | 10 |
33L-7A
|
|
| 17 | S731-007010 | Втулка | 20 | ||
| 18 | S037-104026 | Болт | 2 | ||
| 19 | 34FY-90130 | Вставка | 2 | ||
| 2 | P910-064044 | Шланг в сборе | 2 |
QF610,25/30L-7A
|
|
| 2 | P910-064045 | Шланг в сборе | 2 |
QF610,25/30L-7A
|
|
| 2 | P910-064048 | Шланг в сборе | 2 |
QF660,25/30L-7A
|
|
| 2 | P910-064049 | Шланг в сборе | 2 |
QF660,25/30L-7A
|
|
| 2 | P910-064050 | Шланг в сборе | 2 |
QF700,25/30L-7A
|
|
| 2 | P910-064051 | Шланг в сборе | 2 |
QF700,25/30L-7A
|
|
| 2 | P910-064053 | Шланг в сборе | 2 |
QF745,25/30L-7A
|
|
| 2 | P910-064054 | Шланг в сборе | 2 |
QF745,25/30L-7A
|
|
| 2 | P910-064056 | Шланг в сборе | 2 |
QF790,25/30L-7A
|
|
| 2 | P910-064056 | Шланг в сборе | 2 |
QF790,25/30L-7A
|
|
| 20 | S035-081526 | Болт | 2 | ||
| 21 | S035-066526 | Болт | 7 | ||
| 22 | X710-100103 | Крышка | 2 | ||
| 23 | 33HA-90401 | Трубка | 1 | ||
| 24 | S109-060806 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 25 | S411-060006 | Шайба пружинная | 5 | ||
| 26 | P753-120004 | Защитная крышка шланг | 1 |
25L-7A
|
|
| 26 | P753-120004 | Защитная крышка шланг | 1 |
30L-7A
|
|
| 26 | P753-120004 | Защитная крышка шланг | 1 |
33L-7A
|
|
| 27 | 3DHN-91500 | Пластина | 1 |
25L-7A
|
|
| 27 | 3DHN-91501 | Пластина | 1 |
25L-7A
|
|
| 27 | 3DHN-91500 | Пластина | 1 |
30L-7A
|
|
| 27 | 3DHN-91501 | Пластина | 1 |
30L-7A
|
|
| 27 | 3DHN-91500 | Пластина | 1 |
33L-7A
|
|
| 27 | 3DHN-91501 | Пластина | 1 |
33L-7A
|
|
| 3 | P910-064045 | Шланг в сборе | 2 |
QF610
|
|
| 3 | P910-064048 | Шланг в сборе | 2 |
QF660
|
|
| 3 | P910-064050 | Шланг в сборе | 2 |
QF700
|
|
| 3 | P910-064056 | Шланг в сборе | 2 |
QF745
|
|
| 3 | P910-064062 | Шланг в сборе | 2 |
QF790
|
|
| 4 | 31FG-80210 | Соединитель | 4 | ||
| 5 | 31FG-80430 | Гайка | 4 | ||
| 6 | 3DHN-90200 | Охранник ва внешней середине | 1 |
QF610
|
|
| 6 | 3DHN-90210 | Охранник ва внешней середине | 1 |
QF660
|
|
| 6 | 3DHN-90220 | Охранник ва внешней середине | 1 |
QF700
|
|
| 6 | 3DHN-90230 | Охранник ва внешней середине | 1 |
QF745
|
|
| 6 | 3DHN-90240 | Охранник ва внешней середине | 1 |
QF790
|
|
| 7 | 3DHN-90301 | Охранник ва внешний | 1 |
QF610,25L-7A
|
|
| 7 | 3DHN-90302 | Охранник ва внешний | 1 |
QF610,25L-7A
|
|
| 7 | 3DHN-90301 | Охранник ва внешний | 1 |
QF610,30L-7A
|
|
| 7 | 3DHN-90302 | Охранник ва внешний | 1 |
QF610,30L-7A
|
|
| 7 | 3DHN-90301 | Охранник ва внешний | 1 |
QF610,33L-7A
|
|
| 7 | 3DHN-90302 | Охранник ва внешний | 1 |
QF610,33L-7A
|
|
| 7 | 3DHN-90311 | Охранник ва внешний | 1 |
QF660,25L-7A
|
|
| 7 | 3DHN-90312 | Охранник ва внешний | 1 |
QF660,25L-7A
|
|
| 7 | 3DHN-90311 | Охранник ва внешний | 1 |
QF660,30L-7A
|
|
| 7 | 3DHN-90312 | Охранник ва внешний | 1 |
QF660,30L-7A
|
|
| 7 | 3DHN-90311 | Охранник ва внешний | 1 |
QF660,33L-7A
|
|
| 7 | 3DHN-90312 | Охранник ва внешний | 1 |
QF660,33L-7A
|
|
| 7 | 3DHN-90321 | Охранник ва внешний | 1 |
QF700,25L-7A
|
|
| 7 | 3DHN-90322 | Охранник ва внешний | 1 |
QF700,25L-7A
|
|
| 7 | 3DHN-90321 | Охранник ва внешний | 1 |
QF700,30L-7A
|
|
| 7 | 3DHN-90322 | Охранник ва внешний | 1 |
QF700,30L-7A
|
|
| 7 | 3DHN-90321 | Охранник ва внешний | 1 |
QF700,33L-7A
|
|
| 7 | 3DHN-90322 | Охранник ва внешний | 1 |
QF700,33L-7A
|
|
| 7 | 3DHN-90331 | Охранник ва внешний | 1 |
QF745,25L-7A
|
|
| 7 | 3DHN-90332 | Охранник ва внешний | 1 |
QF745,25L-7A
|
|
| 7 | 3DHN-90331 | Охранник ва внешний | 1 |
QF745,30L-7A
|
|
| 7 | 3DHN-90332 | Охранник ва внешний | 1 |
QF745,30L-7A
|
|
| 7 | 3DHN-90331 | Охранник ва внешний | 1 |
QF745,33L-7A
|
|
| 7 | 3DHN-90332 | Охранник ва внешний | 1 |
QF745,33L-7A
|
|
| 7 | 3DHN-90341 | Охранник ва внешний | 1 |
QF790,25L-7A
|
|
| 7 | 3DHN-90342 | Охранник ва внешний | 1 |
QF790,25L-7A
|
|
| 7 | 3DHN-90341 | Охранник ва внешний | 1 |
QF790,30L-7A
|
|
| 7 | 3DHN-90342 | Охранник ва внешний | 1 |
QF790,30L-7A
|
|
| 7 | 3DHN-90341 | Охранник ва внешний | 1 |
QF790,33L-7A
|
|
| 7 | 3DHN-90342 | Охранник ва внешний | 1 |
QF790,33L-7A
|
|
| 8 | 3DHN-90400 | Кронштейн | 1 | ||
| 9 | 3DHN-90501 | Трубка | 1 |
