Система охлаждения погрузчика на сжиженном газе Hyundai 25LC/30LC-7A
Система охлаждения погрузчика на сжиженном газе Hyundai 25LC/30LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:COOLING SYSTEM
Версия:2010. 4.30 REV.10D

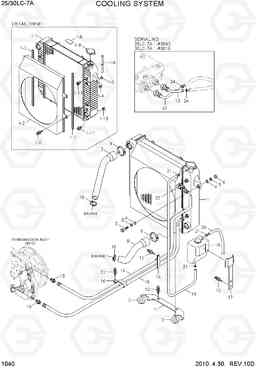

COOLING SYSTEM 25LC/30LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 15HC-30010 | радиатор полная | 1 | ||
| 1-1 | 11HA-30170 | Радиатор в сборе | 1 | ||
| 1-10 | 11HA-30280 | J гайка | 6 | ||
| 1-11 | P010-430003 | Соединитель | 2 |
25LC-7A
|
|
| 1-11 | P010-210005 | Соединитель | 2 |
25LC-7A
|
|
| 1-11 | P010-430003 | Соединитель | 2 |
30LC-7A
|
|
| 1-11 | P010-210005 | Соединитель | 2 |
30LC-7A
|
|
| 1-2 | 15HC-30020 | Кожух | 1 | ||
| 1-3 | S035-061526 | Болт | 4 | ||
| 1-4 | 11HA-30220 | резиновые подушки | 2 | ||
| 1-5 | 11HA-30230 | Фланец | 2 | ||
| 1-7 | 11HA-30250 | Упаковка | 2 | ||
| 1-8 | 11HA-30260 | DRAIN HOSE | 1 | ||
| 1-9 | 11HA-30270 | Крышка в сборе | 1 | ||
| 10 | S572-460006 | Зажим | 2 | ||
| 11 | 11HA-30210 | Пластина | 1 | ||
| 12 | S035-082026 | Болт | 4 |
25LC-7A
|
|
| 12 | S035-082026 | Болт | 6 |
25LC-7A
|
|
| 12 | S035-082026 | Болт | 4 |
30LC-7A
|
|
| 12 | S035-082026 | Болт | 6 |
30LC-7A
|
|
| 13 | 11HF-30171 | трубы т / м | 1 |
25LC-7A
|
|
| 13 | P010-430003 | Соединитель | 2 |
25LC-7A
|
|
| 13 | P010-210005 | Соединитель | 2 |
25LC-7A
|
|
| 13 | 11HF-30171 | трубы т / м | 1 |
30LC-7A
|
|
| 13 | P010-430003 | Соединитель | 2 |
30LC-7A
|
|
| 13 | P010-210005 | Соединитель | 2 |
30LC-7A
|
|
| 14 | 11HA-30143 | шланг | 1 |
25LC-7A
|
|
| 14 | 15HN-30050 | Наливной шланг | 1 |
25LC-7A
|
|
| 14 | 11HA-30143 | шланг | 1 |
30LC-7A
|
|
| 14 | 15HN-30050 | Наливной шланг | 1 |
30LC-7A
|
|
| 15 | 11HA-30153 | шланг из | 1 |
25LC-7A
|
|
| 15 | 15HN-30060 | сливной шланг | 1 |
25LC-7A
|
|
| 15 | 11HA-30153 | шланг из | 1 |
30LC-7A
|
|
| 15 | 15HN-30060 | сливной шланг | 1 |
30LC-7A
|
|
| 16 | 31L6-02470 | Зажим | 2 | ||
| 17 | 15HC-30051 | Кронштейн R / бак | 1 | ||
| 18 | 11M6-52330 | Бак | 1 | ||
| 19 | 11FA-53210 | Шланг топливный | 1 | ||
| 2 | 11HH-30040 | Резиновая подушка | 2 | ||
| 20 | 11F1-50410 | Шланг | 1 | ||
| 21 | 11HA-50110 | хомут | 3 | ||
| 22 | 34E7-03760 | накидной гайкой локоть | 1 | ||
| 23 | 11HF-30180 | трубы т / м | 1 |
25LC-7A
|
|
| 23 | 11HF-30180 | трубы т / м | 1 |
30LC-7A
|
|
| 24 | S572-200006 | Зажим | 2 |
25LC-7A
|
|
| 24 | S572-200006 | Зажим | 2 |
30LC-7A
|
|
| 3 | S015-080506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | S403-08500B | Плоская шайба | 4 | ||
| 5 | S411-080006 | Шайба пружинная | 4 | ||
| 6 | S275-08000B | Гайка самоблокирующаяся | 2 | ||
| 7 | 15HC-30031 | Шланг рад верхняя | 1 | ||
| 8 | 15HC-30041 | Шланг системы охлаждения (нижний) | 1 | ||
| 9 | S572-570006 | Зажим | 2 | ||
| N1-6 | 11HA-30240 | NAME PLATE | 1 |
