HYD PIPING SUB-FRAME погрузчика на сжиженном газе Hyundai 25LC/30LC-7M
HYD PIPING SUB-FRAME погрузчика на сжиженном газе Hyundai 25LC/30LC-7M со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3060
Наименование:HYD PIPING SUB-FRAME
Версия:2013. 3.31 REV.13C

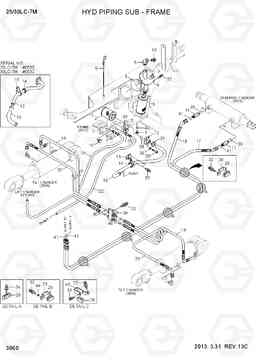

HYD PIPING SUB-FRAME 25LC/30LC-7M
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31HM-30020 | Пробка магнитная | 1 | ||
| 10 | 31HM-30031 | Разъем основная шланг | 1 | ||
| 11 | 31FN-10050 | Разъем долго | 2 | ||
| 12 | 35HF-20100 | ва всасывающий трубопровод | 1 |
25LC-7M
|
|
| 12 | 31HM-20010 | Соединитель | 1 |
25LC-7M
|
|
| 12 | 35HF-20100 | ва всасывающий трубопровод | 1 |
30LC-7M
|
|
| 12 | 31HM-20010 | Соединитель | 1 |
30LC-7M
|
|
| 13 | 35HF-20162 | Пластина | 1 |
25LC-7M
|
|
| 13 | 31HN-20030 | Кронштейн | 1 |
25LC-7M
|
|
| 13 | 35HF-20162 | Пластина | 1 |
30LC-7M
|
|
| 13 | 31HN-20030 | Кронштейн | 1 |
30LC-7M
|
|
| 14 | S681-370400 | Уплотнительная втулка | 1 |
25LC-7M
|
|
| 14 | 37HG-20102 | Зажим | 1 |
25LC-7M
|
|
| 14 | S681-370400 | Уплотнительная втулка | 1 |
30LC-7M
|
|
| 14 | 37HG-20102 | Зажим | 1 |
30LC-7M
|
|
| 15 | P220-110103 | Заглушка | 1 | ||
| 15 | P220-110103 | Заглушка | 1 | ||
| 16 | 35HC-20030 | резиновые шланги всасывающие масло | 1 |
25LC-7M
|
|
| 16 | 31HN-20120 | RUBBER HOSES-OIL SUCTION | 1 |
25LC-7M
|
|
| 16 | 35HC-20030 | резиновые шланги всасывающие масло | 1 |
30LC-7M
|
|
| 16 | 31HN-20120 | RUBBER HOSES-OIL SUCTION | 1 |
30LC-7M
|
|
| 17 | 35HC-10011 | HOSE ASSY ORFS, 0x45 | 1 |
25LC-7M
|
|
| 17 | 35HC-10012 | HOSE ASSY ORFS, THD (0x90) | 1 |
25LC-7M
|
|
| 17 | 35HC-10011 | HOSE ASSY ORFS, 0x45 | 1 |
30LC-7M
|
|
| 17 | 35HC-10012 | HOSE ASSY ORFS, THD (0x90) | 1 |
30LC-7M
|
|
| 18 | 31HA-10012 | HOSE ASSY ORFS, 0x45 | 1 |
25LC-7M
|
|
| 18 | 35HC-10060 | HOSE ASSY ORFS, THD (0x45) | 1 |
25LC-7M
|
|
| 18 | 31HA-10012 | HOSE ASSY ORFS, 0x45 | 1 |
30LC-7M
|
|
| 18 | 35HC-10060 | HOSE ASSY ORFS, THD (0x45) | 1 |
30LC-7M
|
|
| 19 | P933-044012 | Шланг в сборе | 2 | ||
| 2 | FHC1007100 | Фильтр всасывающий | 1 | ||
| 20 | P933-044011 | Шланг в сборе | 2 | ||
| 21 | 31FA-10530 | Шланг | 1 | ||
| 22 | P760-013080 | Рукав высокого давления (РВД) | 1 | ||
| 23 | 35HC-20040 | Зажим | 1 | ||
| 24 | 31HA-70012 | Тройник блок ва | 1 | ||
| 25 | 31HH-10020 | Зажим | 2 | ||
| 26 | 31FB-70040 | Зажим | 1 | ||
| 27 | S035-084526 | Болт | 1 |
25LC-7M
|
|
| 27 | S035-084526 | Болт | 1 |
30LC-7M
|
|
| 28 | 31FA-60020 | Держатель | 3 | ||
| 29 | S520-017000 | Зажим | 1 | ||
| 3 | F42650010 | Фильтр возвратный | 1 | ||
| 30 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 1 | ||
| 31 | S572-490006 | Зажим | 2 |
25LC-7M
|
|
| 31 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 1 |
25LC-7M
|
|
| 31 | S572-490006 | Зажим | 2 |
30LC-7M
|
|
| 31 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 1 |
30LC-7M
|
|
| 32 | S035-082036 | Болт | 6 | ||
| 33 | S035-082526 | Болт | 2 | ||
| 34 | S035-084026 | Болт | 2 |
25LC-7M
|
|
| 34 | S035-084026 | Болт | 3 |
25LC-7M
|
|
| 34 | S035-084026 | Болт | 2 |
30LC-7M
|
|
| 34 | S035-084026 | Болт | 3 |
30LC-7M
|
|
| 35 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 |
25LC-7M
|
|
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 |
25LC-7M
|
|
| 35 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 |
30LC-7M
|
|
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 |
30LC-7M
|
|
| 36 | S411-100006 | Шайба пружинная | 4 | ||
| 37 | S035-082026 | Болт | 6 | ||
| 38 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
25LC-7M
|
|
| 38 | S631-035004 | Кольцо уплотнительное (О-кольцо) | 1 |
25LC-7M
|
|
| 38 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
30LC-7M
|
|
| 38 | S631-035004 | Кольцо уплотнительное (О-кольцо) | 1 |
30LC-7M
|
|
| 39 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 35HC-30030 | фланец в сборе бак | 1 |
25LC-7M
|
|
| 4 | 35HC-30031 | бак фланец в сборе | 1 |
25LC-7M
|
|
| 4 | 35HC-30030 | фланец в сборе бак | 1 |
30LC-7M
|
|
| 4 | 35HC-30031 | бак фланец в сборе | 1 |
30LC-7M
|
|
| 40 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 41 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 43 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 44 | S403-10200B | Плоская шайба | 1 | ||
| 45 | 35HF-10051 | Зажим | 1 | ||
| 5 | S632-125004 | Кольцо уплотнительное (О-кольцо) | 1 |
25LC-7M
|
|
| 5 | Y172-027001 | O-RING(AN 계열) | 1 |
25LC-7M
|
|
| 5 | S632-125004 | Кольцо уплотнительное (О-кольцо) | 1 |
30LC-7M
|
|
| 5 | Y172-027001 | O-RING(AN 계열) | 1 |
30LC-7M
|
|
| 6 | 31HA-20160 | Разъем основная шланг | 1 | ||
| 7 | 31HA-20170 | Разъем основная шланг | 1 | ||
| 8 | 31HA-30060 | щуп гидрокси бак | 1 | ||
| 9 | 31HM-30010 | Cap HyD масло | 1 |
25LC-7M
|
|
| 9 | 31HM-30012 | крышка гидрокси бак | 1 |
25LC-7M
|
|
| 9 | 31HM-30010 | Cap HyD масло | 1 |
30LC-7M
|
|
| 9 | 31HM-30012 | крышка гидрокси бак | 1 |
30LC-7M
|
