HEAD GUARD SUB ASSY погрузчика на сжиженном газе Hyundai 25LC/30LC-7M
HEAD GUARD SUB ASSY погрузчика на сжиженном газе Hyundai 25LC/30LC-7M со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6041
Наименование:HEAD GUARD SUB ASSY
Версия:2013. 1.31 REV.13A

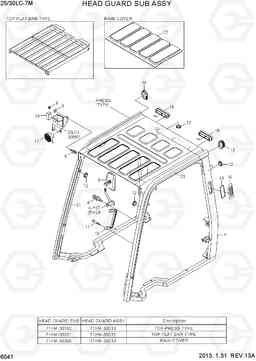

HEAD GUARD SUB ASSY 25LC/30LC-7M
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71HM-30101 | Глава охранник югу сборе | 1 |
25,SEE ILLUST
|
|
| * | 71HM-30102 | Глава охранник югу сборе | 1 |
25,SEE ILLUST
|
|
| * | 71HM-30101 | Глава охранник югу сборе | 1 |
30,SEE ILLUST
|
|
| * | 71HM-30102 | Глава охранник югу сборе | 1 |
30,SEE ILLUST
|
|
| * | 71HM-30200 | Глава охранник югу сборе | 1 |
25,SEE ILLUST
|
|
| * | 71HM-30201 | Глава охранник югу сборе | 1 |
25,SEE ILLUST
|
|
| * | 71HM-30200 | Глава охранник югу сборе | 1 |
30,SEE ILLUST
|
|
| * | 71HM-30201 | Глава охранник югу сборе | 1 |
30,SEE ILLUST
|
|
| * | 71HM-30300 | HEAD GUARD SUB ASSY | 1 |
25,RAIN COVER
|
|
| * | 71HM-30300 | HEAD GUARD SUB ASSY | 1 |
30,RAIN COVER
|
|
| 1 | 71HM-30013 | Глава охранник в сборе | 1 |
SEE ILLUST
|
|
| 1 | 71HM-30021 | Глава охранник в сборе | 1 |
SEE ILLUST
|
|
| 10 | 71FH-30050 | GRIP | 1 | ||
| 11 | S132-082026 | SCREW-W/WASHER | 2 | ||
| 12 | S681-190400 | Уплотнительная втулка | 4 | ||
| 13 | 71HD-31030 | Крышка резиновая | 1 | ||
| 14 | 71HD-31040 | Крышка резиновая | 1 | ||
| 15 | 71HF-31240 | коврик резиновый | 1 | ||
| 16 | 51FA-90040 | крышку впускного воздуха | 1 | ||
| 17 | F12840011 | LAMP SUB ASSY-WORK | 2 | ||
| 17-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 18 | 21HA-20410 | комбинированный фонарь | 2 | ||
| 19 | 21HL-10220 | лампа мигалка | 2 | ||
| 2 | 71HM-34102 | кронштейн LH, лампа | 1 | ||
| 20 | 21HM-10040 | Жгут шлеме | 1 | ||
| 21 | 21HM-10050 | Жгут поддержка | 1 | ||
| 22 | 71HA-59121 | чехол от дождя | 1 |
25LC-7M
|
|
| 22 | 71HA-59121 | чехол от дождя | 1 |
30LC-7M
|
|
| 3 | 71HM-34202 | Кронштейн RH, лампа | 1 | ||
| 4 | S035-082026 | Болт | 6 | ||
| 5 | S403-08200B | Плоская шайба | 4 | ||
| 6 | S295-080006 | накидной гайки куполом | 4 | ||
| 7 | 71FG-30360 | кронштейн зеркала, LH | 1 | ||
| 8 | 71FG-30370 | кронштейн зеркала, относительной влажности | 1 | ||
| 9 | 71FG-30220 | зеркало назад | 2 |
25LC-7M
|
|
| 9 | 71HA-59900 | зеркало назад | 2 |
25LC-7M
|
|
| 9 | 71FG-30220 | зеркало назад | 2 |
30LC-7M
|
|
| 9 | 71HA-59900 | зеркало назад | 2 |
30LC-7M
|
