PILOT HYD PIPING(BASE 2) лесохозяйственной машины гусеничной Hyundai 33HDLL
PILOT HYD PIPING(BASE 2) лесохозяйственной машины гусеничной Hyundai 33HDLL со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2421
Наименование:PILOT HYD PIPING(BASE 2)
Версия:2001.11.15 REV.2

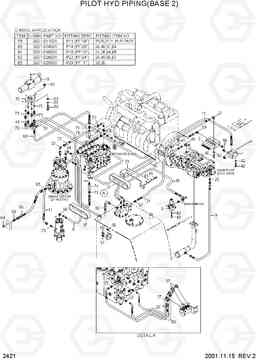

PILOT HYD PIPING(BASE 2) 33HDLL
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31EM-20150 | Соленоид (электромагнитный клапан) 1 | 1 | ||
| 1 | 31EM-20151 | Соленоид (электромагнитный клапан) 1 | 1 | ||
| 10 | P623-082028 | Шланг в сборе | 1 | ||
| 11 | P410-042068 | HOSE ASSY-COMP 0X45 | 1 | ||
| 16 | P843-042036 | Шланг в сборе | 2 | ||
| 18 | P33-0004 | SELECTOR VALVE | 1 | ||
| 19 | P33-0029 | PLATE-VALVE SUB | 1 | ||
| 2 | 31EN-12260 | Соленоид (электромагнитный клапан) 4 | 1 | ||
| 2 | 31EN-12261 | Соленоид (электромагнитный клапан) 4 | 1 | ||
| 20 | P420-042012 | Шланг в сборе | 1 | ||
| 21 | P623-122016 | Шланг в сборе | 1 | ||
| 22 | P620-162021 | Шланг в сборе | 1 | ||
| 23 | P010-110002 | Соединитель | 5 | ||
| 25 | P010-110005 | Соединитель | 1 | ||
| 27 | P020-110001 | Колено 90 | 1 | ||
| 29 | 31EM-20220 | BRACKET-HOSE | 1 | ||
| 3 | 31EM-20030 | VALVE-REDUCING | 1 | ||
| 30 | 31E1-30120 | Колено 90 | 1 | ||
| 32 | P3653 | Болт | 1 | ||
| 35 | P010-110006 | Соединитель | 1 | ||
| 37 | 31EM-20080 | Уплотнительная втулка | 4 | ||
| 40 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 41 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | S403-082002 | Плоская шайба | 7 | ||
| 43 | S411-100002 | Шайба пружинная | 2 | ||
| 44 | P420-042040 | Шланг в сборе | 1 | ||
| 49 | P030-110004 | Штуцер -90 | 1 | ||
| 51 | P420-042066 | Шланг в сборе | 1 | ||
| 56 | P290-100102 | CAP | 3 | ||
| 57 | P220-110103 | Заглушка | 3 | ||
| 58 | P220-110104 | Заглушка | 1 | ||
| 59 | P030-110001 | Штуцер -90 | 1 | ||
| 64 | P310-080608 | TEE-BRANCH TYPE | 1 | ||
| 65 | P020-110014 | Колено 90 | 1 | ||
| 66 | P420-042018 | Шланг в сборе | 2 | ||
| 67 | P101-112127 | CONNECTOR-LONG | 1 | ||
| 69 | P400-042032 | Шланг в сборе | 1 | ||
| 70 | P420-042042 | Шланг в сборе | 1 | ||
| 71 | P010-530002 | Соединитель | 2 | ||
| 72 | 9402747 | Соединитель | 1 | ||
| 73 | P010-310003 | Соединитель | 4 | ||
| 74 | 31EM-10060 | PORT RELIEF VALVE | 2 | ||
| 75 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 79 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 8 | P420-062025 | Шланг в сборе | 1 | ||
| 80 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 81 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 82 | S631-022001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 83 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 84 | S651-810002 | Масленка | 1 | ||
| 85 | P010-430011 | Соединитель | 2 | ||
| 86 | P420-042017 | Шланг в сборе | 1 | ||
| 9 | P600-122011 | HOSE ASSY-THD | 1 | ||
| 90 | S015-060352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 91 | S411-060002 | Шайба пружинная | 2 | ||
| 92 | S203-061004 | Гайка | 2 | ||
| 93 | S403-062002 | Плоская шайба | 2 |
