Гидроразводка (гидролинии) стрелы (WITH GRAPPLE,6.19 м) лесохозяйственной машины гусеничной Hyundai 33HDLL
Гидроразводка (гидролинии) стрелы (WITH GRAPPLE,6.19 м) лесохозяйственной машины гусеничной Hyundai 33HDLL со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2452

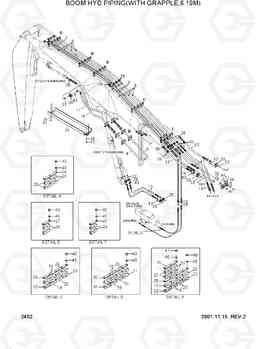

Наименование:BOOM HYD PIPING(WITH GRAPPLE,6.19M)
Версия:2001.11.15 REV.2
BOOM HYD PIPING(WITH GRAPPLE,6.19M) 33HDLL
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM HYD PIPING | 1 | ||
| 10 | P913-167048 | Шланг в сборе | 1 | ||
| 10 | P913-167046 | Шланг в сборе | 1 | ||
| 11 | P983-167338 | HOSE ASSY-THDXFLG 0X90 | 1 | ||
| 11 | P983-167336 | HOSE ASSY-THDXFLG 0X90 | 1 | ||
| 12 | 31EM-50231 | Шланг в сборе | 4 | ||
| 13 | 32W1-50081 | Рукав высокого давления (РВД) | 2 | ||
| 14 | 32W1-50090 | Рукав высокого давления (РВД) | 2 | ||
| 15 | 31W1-60331 | Рукав высокого давления (РВД) | 2 |
WITH GRAPPLE
|
|
| 16 | 32W1-50101 | Рукав высокого давления (РВД) | 1 |
WITH GRAPPLE
|
|
| 17 | 32W1-50111 | Рукав высокого давления (РВД) | 1 |
WITH GRAPPLE
|
|
| 18 | 31W1-60210 | CLAMP-TUBE | 3 | ||
| 19 | 31W1-60070 | CLAMP-TUBE | 15 | ||
| 20 | 31W1-60030 | CLAMP-TUBE | 31 | ||
| 21 | 31W1-60220 | CLAMP-TUBE | 3 | ||
| 22 | 31W1-60230 | CLAMP-TUBE | 2 | ||
| 23 | 31W1-60240 | CLAMP-TUBE | 2 | ||
| 24 | 31W1-60040 | CLAMP-TUBE | 4 | ||
| 25 | 31W1-60090 | Пластина | 5 | ||
| 26 | 31W1-60100 | Пластина | 2 | ||
| 27 | 31W1-60110 | Пластина | 6 | ||
| 28 | 32W1-50060 | GUARD WA | 1 | ||
| 29 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 30 | P173-160104 | фланец гидрокси, сплит | 22 | ||
| 30 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 31 | P173-160104 | фланец гидрокси, сплит | 4 |
WITH GRAPPLE
|
|
| 32 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 33 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 34 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 2 |
WITH GRAPPLE
|
|
| 35 | S621-021001 | О кольцо | 13 | ||
| 36 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 37 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
WITH GRAPPLE
|
|
| 38 | X710-100104 | Крышка | 2 |
W/O GRAPPLE
|
|
| 39 | X710-100106 | крышка гидрокси, ORFS | 2 |
W/O GRAPPLE
|
|
| 4 | 32W1-50050 | Трубка | 1 | ||
| 40 | 32W1-50120 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 41 | 32W1-50130 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 42 | S017-200502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 52 | ||
| 43 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 44 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
WITH GRAPPLE
|
|
| 45 | 31W1-60170 | Шайба пружинная | 40 | ||
| 5 | 32W1-50040 | Трубка | 1 | ||
| 6 | 31W1-60540 | Трубка | 4 | ||
| 7 | 31W1-60550 | Трубка | 2 | ||
| 7 | 31W1-60551 | Трубка | 2 | ||
| 8 | 31W1-60560 | Трубка | 4 | ||
| 9 | 31W1-60570 | Трубка | 2 |
