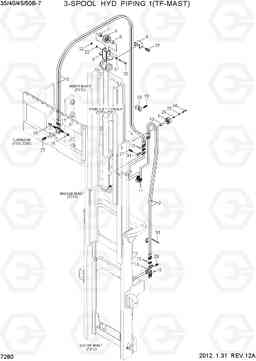

3-SPOOL HYD PIPING 1(TF-MAST) погрузчика электрического Hyundai 35B/40B/45B/50B-7

Код подсистемы:7280

Наименование:3-SPOOL HYD PIPING 1(TF-MAST)

Версия:2012. 2.29 REV.12B

3-SPOOL HYD PIPING 1(TF-MAST) 35B/40B/45B/50B-7

Поз.	Код	Наименование	Кол	Прим.
10	31FV-90130	контактный шланг шкив	1
11	31FS-90500	локоть ва	2
13	31FG-80430	Гайка	4
14	33HD-90340	Кронштейн шланга	1
15	31FG-80210	Соединитель	2
16	X710-100103	Крышка	2
17	33HD-90351	Кронштейн ва шланг	2
18	34FG-90260	Зажим	1
19	S035-063526	Болт	2
2	P910-064046	Шланг в сборе	2	TF370, 35B
2	P910-064045	Шланг в сборе	2	TF370, 35B
2	P910-064046	Шланг в сборе	2	TF370, 35B
2	P910-064042	Шланг в сборе	2	TF370, 35B
2	P910-064046	Шланг в сборе	2	TF370, 40B
2	P910-064045	Шланг в сборе	2	TF370, 40B
2	P910-064046	Шланг в сборе	2	TF370, 40B
2	P910-064042	Шланг в сборе	2	TF370, 40B
2	P910-064046	Шланг в сборе	2	TF370, 45B
2	P910-064045	Шланг в сборе	2	TF370, 45B
2	P910-064046	Шланг в сборе	2	TF370, 45B
2	P910-064042	Шланг в сборе	2	TF370, 45B
2	P910-064046	Шланг в сборе	2	TF360, 50B
2	P910-064045	Шланг в сборе	2	TF360, 50B
2	P910-064046	Шланг в сборе	2	TF360, 50B
2	P910-064042	Шланг в сборе	2	TF360, 50B
2	P910-064048	Шланг в сборе	2	TF400, 35B
2	P910-064047	Шланг в сборе	2	TF400, 35B
2	P910-064048	Шланг в сборе	2	TF400, 35B
2	P910-064045	Шланг в сборе	2	TF400, 35B
2	P910-064048	Шланг в сборе	2	TF400, 40B
2	P910-064047	Шланг в сборе	2	TF400, 40B
2	P910-064048	Шланг в сборе	2	TF400, 40B
2	P910-064045	Шланг в сборе	2	TF400, 40B
2	P910-064048	Шланг в сборе	2	TF400, 45B
2	P910-064047	Шланг в сборе	2	TF400, 45B
2	P910-064048	Шланг в сборе	2	TF400, 45B
2	P910-064045	Шланг в сборе	2	TF400, 45B
2	P910-064048	Шланг в сборе	2	TF390, 50B
2	P910-064047	Шланг в сборе	2	TF390, 50B
2	P910-064048	Шланг в сборе	2	TF390, 50B
2	P910-064045	Шланг в сборе	2	TF390, 50B
2	P910-064050	Шланг в сборе	2	TF430, 35B
2	P910-064049	Шланг в сборе	2	TF430, 35B
2	P910-064050	Шланг в сборе	2	TF430, 35B
2	P910-064049	Шланг в сборе	2	TF430, 35B
2	P910-064050	Шланг в сборе	2	TF430, 40B
2	P910-064049	Шланг в сборе	2	TF430, 40B
2	P910-064050	Шланг в сборе	2	TF430, 40B
2	P910-064049	Шланг в сборе	2	TF430, 40B
2	P910-064050	Шланг в сборе	2	TF430, 45B
2	P910-064049	Шланг в сборе	2	TF430, 45B
2	P910-064050	Шланг в сборе	2	TF430, 45B
2	P910-064049	Шланг в сборе	2	TF430, 45B
2	P910-064050	Шланг в сборе	2	TF420, 50B
2	P910-064049	Шланг в сборе	2	TF420, 50B
2	P910-064050	Шланг в сборе	2	TF420, 50B
2	P910-064049	Шланг в сборе	2	TF420, 50B
2	P910-064051	Шланг в сборе	2	TF450, 35B
2	P910-064050	Шланг в сборе	2	TF450, 35B
2	P910-064051	Шланг в сборе	2	TF450, 35B
2	P910-064051	Шланг в сборе	2	TF450, 35B
2	P910-064051	Шланг в сборе	2	TF450, 40B
2	P910-064050	Шланг в сборе	2	TF450, 40B
2	P910-064051	Шланг в сборе	2	TF450, 40B
2	P910-064051	Шланг в сборе	2	TF450, 45B
2	P910-064050	Шланг в сборе	2	TF450, 45B
2	P910-064051	Шланг в сборе	2	TF450, 45B
2	P910-064051	Шланг в сборе	2	TF440, 50B
2	P910-064050	Шланг в сборе	2	TF440, 50B
2	P910-064051	Шланг в сборе	2	TF440, 50B
2	P910-064053	Шланг в сборе	2	TF470, 35B
2	P910-064052	Шланг в сборе	2	TF470, 35B
2	P910-064053	Шланг в сборе	2	TF470, 35B
2	P910-064054	Шланг в сборе	2	TF470, 35B
2	P910-064053	Шланг в сборе	2	TF470, 40B
2	P910-064052	Шланг в сборе	2	TF470, 40B
2	P910-064053	Шланг в сборе	2	TF470, 40B
2	P910-064054	Шланг в сборе	2	TF470, 40B
2	P910-064053	Шланг в сборе	2	TF470, 45B
2	P910-064052	Шланг в сборе	2	TF470, 45B
2	P910-064053	Шланг в сборе	2	TF470, 45B
2	P910-064054	Шланг в сборе	2	TF470, 45B
2	P910-064053	Шланг в сборе	2	TF460, 50B
2	P910-064052	Шланг в сборе	2	TF460, 50B
2	P910-064053	Шланг в сборе	2	TF460, 50B
2	P910-064054	Шланг в сборе	2	TF460, 50B
2	P910-064055	Шланг в сборе	2	TF500, 35B
2	P910-064054	Шланг в сборе	2	TF500, 35B
2	P910-064055	Шланг в сборе	2	TF500, 35B
2	P910-064058	Шланг в сборе	2	TF500, 35B
2	P910-064055	Шланг в сборе	2	TF500, 40B
2	P910-064054	Шланг в сборе	2	TF500, 40B
2	P910-064055	Шланг в сборе	2	TF500, 40B
2	P910-064058	Шланг в сборе	2	TF500, 40B
2	P910-064055	Шланг в сборе	2	TF500, 45B
2	P910-064054	Шланг в сборе	2	TF500, 45B
2	P910-064055	Шланг в сборе	2	TF500, 45B
2	P910-064058	Шланг в сборе	2	TF500, 45B
2	P910-064055	Шланг в сборе	2	TF490, 50B
2	P910-064054	Шланг в сборе	2	TF490, 50B
2	P910-064055	Шланг в сборе	2	TF490, 50B
2	P910-064058	Шланг в сборе	2	TF490, 50B
2	P910-064058	Шланг в сборе	2	TF550, 35B
2	P910-064057	Шланг в сборе	2	TF550, 35B
2	P910-064058	Шланг в сборе	2	TF550, 35B
2	P910-064066	Шланг в сборе	2	TF550, 35B
2	P910-064058	Шланг в сборе	2	TF550, 40B
2	P910-064057	Шланг в сборе	2	TF550, 40B
2	P910-064058	Шланг в сборе	2	TF550, 40B
2	P910-064066	Шланг в сборе	2	TF550, 40B
2	P910-064058	Шланг в сборе	2	TF550, 45B
2	P910-064057	Шланг в сборе	2	TF550, 45B
2	P910-064058	Шланг в сборе	2	TF550, 45B
2	P910-064066	Шланг в сборе	2	TF550, 45B
2	P910-064058	Шланг в сборе	2	TF540, 50B
2	P910-064057	Шланг в сборе	2	TF540, 50B
2	P910-064058	Шланг в сборе	2	TF540, 50B
2	P910-064066	Шланг в сборе	2	TF540, 50B
2	P910-064062	Шланг в сборе	2	TF600, 35B
2	P910-064061	Шланг в сборе	2	TF600, 35B
2	P910-064062	Шланг в сборе	2	TF600, 35B
2	P910-064071	Шланг в сборе	2	TF600, 35B
2	P910-064062	Шланг в сборе	2	TF600, 40B
2	P910-064061	Шланг в сборе	2	TF600, 40B
2	P910-064062	Шланг в сборе	2	TF600, 40B
2	P910-064071	Шланг в сборе	2	TF600, 40B
2	P910-064062	Шланг в сборе	2	TF600, 45B
2	P910-064061	Шланг в сборе	2	TF600, 45B
2	P910-064062	Шланг в сборе	2	TF600, 45B
2	P910-064071	Шланг в сборе	2	TF600, 45B
2	P910-064062	Шланг в сборе	2	TF590, 50B
2	P910-064061	Шланг в сборе	2	TF590, 50B
2	P910-064062	Шланг в сборе	2	TF590, 50B
2	P910-064071	Шланг в сборе	2	TF590, 50B
20	S017-100956	Болт с шестигранной головкой (под шестигранник)	1
21	S411-100006	Шайба пружинная	1
22	S275-10000B	Гайка самоблокирующаяся	1
23	S403-10200B	Плоская шайба	1
24	S017-120656	Болт с шестигранной головкой (под шестигранник)	1
25	S411-120006	Шайба пружинная	1
26	S441-12000B	Шайба	1
27	S037-102526	Болт	2
28	S037-103026	Болт	2
29	S035-081526	Болт	4
3	P910-064041	Шланг в сборе	2	TF370, 35B
3	P910-064040	Шланг в сборе	2	TF370, 35B
3	P910-064041	Шланг в сборе	2	TF370, 35B
3	P910-064042	Шланг в сборе	2	TF370, 35B
3	P910-064041	Шланг в сборе	2	TF370, 40B
3	P910-064040	Шланг в сборе	2	TF370, 40B
3	P910-064041	Шланг в сборе	2	TF370, 40B
3	P910-064042	Шланг в сборе	2	TF370, 40B
3	P910-064041	Шланг в сборе	2	TF370, 45B
3	P910-064040	Шланг в сборе	2	TF370, 45B
3	P910-064041	Шланг в сборе	2	TF370, 45B
3	P910-064042	Шланг в сборе	2	TF370, 45B
3	P910-064043	Шланг в сборе	2	TF400, 35B
3	P910-064042	Шланг в сборе	2	TF400, 35B
3	P910-064043	Шланг в сборе	2	TF400, 35B
3	P910-064043	Шланг в сборе	2	TF400, 40B
3	P910-064042	Шланг в сборе	2	TF400, 40B
3	P910-064043	Шланг в сборе	2	TF400, 40B
3	P910-064043	Шланг в сборе	2	TF400, 45B
3	P910-064042	Шланг в сборе	2	TF400, 45B
3	P910-064043	Шланг в сборе	2	TF400, 45B
3	P910-064045	Шланг в сборе	2	TF430, 35B
3	P910-064044	Шланг в сборе	2	TF430, 35B
3	P910-064045	Шланг в сборе	2	TF430, 35B
3	P910-064044	Шланг в сборе	2	TF430, 35B
3	P910-064045	Шланг в сборе	2	TF430, 40B
3	P910-064044	Шланг в сборе	2	TF430, 40B
3	P910-064045	Шланг в сборе	2	TF430, 40B
3	P910-064044	Шланг в сборе	2	TF430, 40B
3	P910-064045	Шланг в сборе	2	TF430, 45B
3	P910-064044	Шланг в сборе	2	TF430, 45B
3	P910-064045	Шланг в сборе	2	TF430, 45B
3	P910-064044	Шланг в сборе	2	TF430, 45B
3	P910-064046	Шланг в сборе	2	TF450, 35B
3	P910-064045	Шланг в сборе	2	TF450, 35B
3	P910-064046	Шланг в сборе	2	TF450, 35B
3	P910-064046	Шланг в сборе	2	TF450, 40B
3	P910-064045	Шланг в сборе	2	TF450, 40B
3	P910-064046	Шланг в сборе	2	TF450, 40B
3	P910-064046	Шланг в сборе	2	TF450, 45B
3	P910-064045	Шланг в сборе	2	TF450, 45B
3	P910-064046	Шланг в сборе	2	TF450, 45B
3	P910-064048	Шланг в сборе	2	TF470, 35B
3	P910-064047	Шланг в сборе	2	TF470, 35B
3	P910-064048	Шланг в сборе	2	TF470, 35B
3	P910-064048	Шланг в сборе	2	TF470, 40B
3	P910-064047	Шланг в сборе	2	TF470, 40B
3	P910-064048	Шланг в сборе	2	TF470, 40B
3	P910-064048	Шланг в сборе	2	TF470, 45B
3	P910-064047	Шланг в сборе	2	TF470, 45B
3	P910-064048	Шланг в сборе	2	TF470, 45B
3	P910-064050	Шланг в сборе	2	TF500, 35B
3	P910-064049	Шланг в сборе	2	TF500, 35B
3	P910-064050	Шланг в сборе	2	TF500, 35B
3	P910-064050	Шланг в сборе	2	TF500, 40B
3	P910-064049	Шланг в сборе	2	TF500, 40B
3	P910-064050	Шланг в сборе	2	TF500, 40B
3	P910-064050	Шланг в сборе	2	TF500, 45B
3	P910-064049	Шланг в сборе	2	TF500, 45B
3	P910-064050	Шланг в сборе	2	TF500, 45B
3	P910-064053	Шланг в сборе	2	TF550, 35B
3	P910-064052	Шланг в сборе	2	TF550, 35B
3	P910-064054	Шланг в сборе	2	TF550, 35B
3	P910-064053	Шланг в сборе	2	TF550, 40B
3	P910-064052	Шланг в сборе	2	TF550, 40B
3	P910-064054	Шланг в сборе	2	TF550, 40B
3	P910-064053	Шланг в сборе	2	TF550, 45B
3	P910-064052	Шланг в сборе	2	TF550, 45B
3	P910-064054	Шланг в сборе	2	TF550, 45B
3	P910-064057	Шланг в сборе	2	TF600, 35B
3	P910-064056	Шланг в сборе	2	TF600, 35B
3	P910-064057	Шланг в сборе	2	TF600, 35B
3	P910-064057	Шланг в сборе	2	TF600, 40B
3	P910-064056	Шланг в сборе	2	TF600, 40B
3	P910-064057	Шланг в сборе	2	TF600, 40B
3	P910-064057	Шланг в сборе	2	TF600, 45B
3	P910-064056	Шланг в сборе	2	TF600, 45B
3	P910-064057	Шланг в сборе	2	TF600, 45B
3	P910-064039	Шланг в сборе	2	TF360, 50B
3	P910-064038	Шланг в сборе	2	TF360, 50B
3	P910-064040	Шланг в сборе	2	TF360, 50B
3	P910-064039	Шланг в сборе	2	TF360, 50B
3	P910-064041	Шланг в сборе	2	TF390, 50B
3	P910-064040	Шланг в сборе	2	TF390, 50B
3	P910-064042	Шланг в сборе	2	TF390, 50B
3	P910-064041	Шланг в сборе	2	TF390, 50B
3	P910-064043	Шланг в сборе	2	TF420, 50B
3	P910-064042	Шланг в сборе	2	TF420, 50B
3	P910-064044	Шланг в сборе	2	TF420, 50B
3	P910-064042	Шланг в сборе	2	TF420, 50B
3	P910-064044	Шланг в сборе	2	TF440, 50B
3	P910-064043	Шланг в сборе	2	TF440, 50B
3	P910-064045	Шланг в сборе	2	TF440, 50B
3	P910-064044	Шланг в сборе	2	TF440, 50B
3	P910-064046	Шланг в сборе	2	TF460, 50B
3	P910-064045	Шланг в сборе	2	TF460, 50B
3	P910-064047	Шланг в сборе	2	TF460, 50B
3	P910-064045	Шланг в сборе	2	TF460, 50B
3	P910-064048	Шланг в сборе	2	TF490, 50B
3	P910-064047	Шланг в сборе	2	TF490, 50B
3	P910-064049	Шланг в сборе	2	TF490, 50B
3	P910-064047	Шланг в сборе	2	TF490, 50B
3	P910-064051	Шланг в сборе	2	TF540, 50B
3	P910-064050	Шланг в сборе	2	TF540, 50B
3	P910-064053	Шланг в сборе	2	TF540, 50B
3	P910-064051	Шланг в сборе	2	TF540, 50B
3	P910-064055	Шланг в сборе	2	TF590, 50B
3	P910-064054	Шланг в сборе	2	TF590, 50B
3	P910-064056	Шланг в сборе	2	TF590, 50B
30	S552-050203	Зажим	1
31	33HD-90450	Кронштейн ва шланг	1	35B
31	33HD-90450	Кронштейн ва шланг	1	40B
31	33HD-90450	Кронштейн ва шланг	1	45B
31	33HD-90450	Кронштейн ва шланг	1	50B
5	33HA-90701	Кронштейн ва шкив	1
6	34FG-90201	Шланг шкив	1
7	34FG-90250	контактный шланг шкив	1
8	34FG-90360	Вставка	1
9	33HA-90751	Крышка	1
