Каталог запчастей
-
Hyundai
-
35D/40D/45D-7
- 4-SPOOL HYD PIPING (TF-MAST,INTERNAL)
4-SPOOL HYD PIPING (TF-MAST,INTERNAL) погрузчика дизельного Hyundai 35D/40D/45D-7
4-SPOOL HYD PIPING (TF-MAST,INTERNAL) погрузчика дизельного Hyundai 35D/40D/45D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYD PIPING (TF-MAST,INTERNAL)
Версия:2013. 6.30 REV.13F

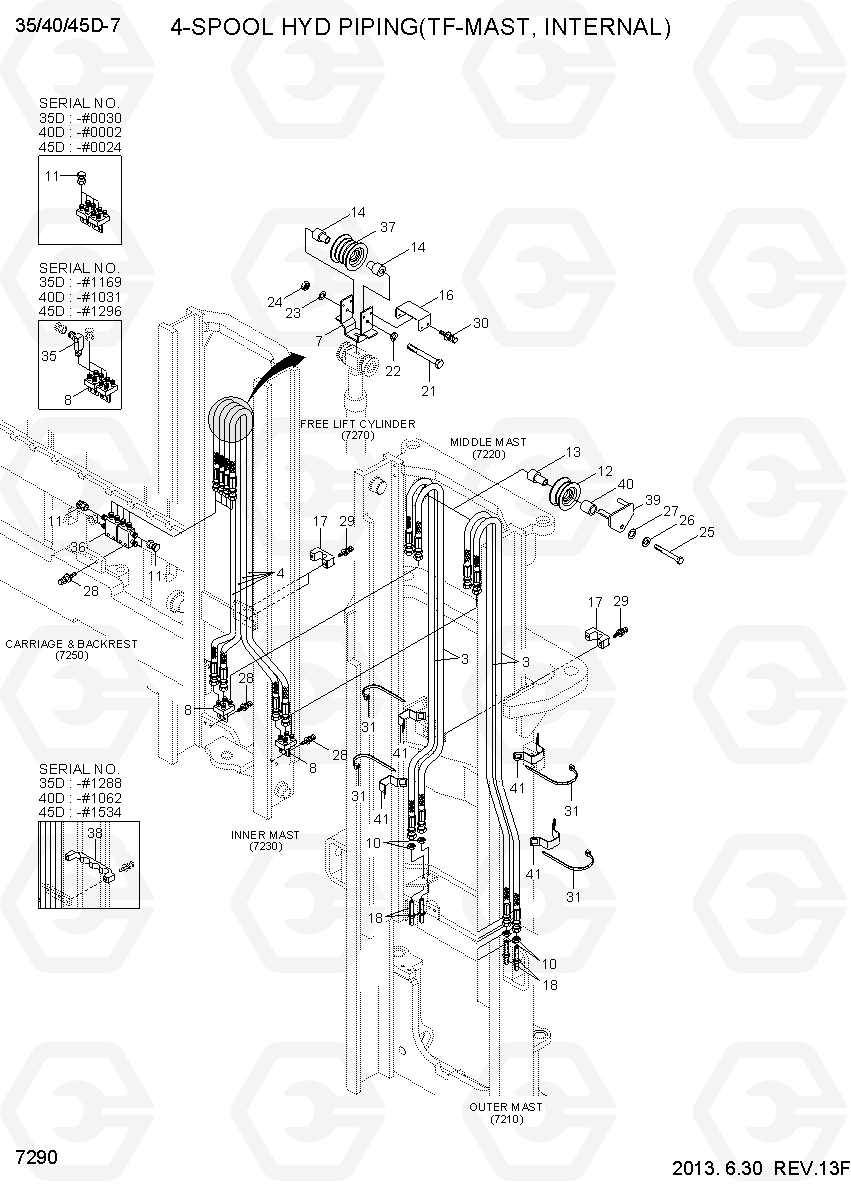

4-SPOOL HYD PIPING (TF-MAST,INTERNAL) 35D/40D/45D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FG-80430 | Гайка | 8 | ||
| 11 | X710-100103 | Крышка | 4 | ||
| 12 | 34FG-90201 | Шланг шкив | 4 |
35D
|
|
| 12 | 34FG-90201 | Шланг шкив | 2 |
35D
|
|
| 12 | 34FG-90201 | Шланг шкив | 4 |
40D
|
|
| 12 | 34FG-90201 | Шланг шкив | 2 |
40D
|
|
| 12 | 34FG-90201 | Шланг шкив | 4 |
45D
|
|
| 12 | 34FG-90201 | Шланг шкив | 2 |
45D
|
|
| 13 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 14 | 34FG-90250 | контактный шланг шкив | 2 |
35D
|
|
| 14 | 34FG-90351 | контактный шланг шкив | 2 |
35D
|
|
| 14 | 34FG-90250 | контактный шланг шкив | 2 |
40D
|
|
| 14 | 34FG-90351 | контактный шланг шкив | 2 |
40D
|
|
| 14 | 34FG-90250 | контактный шланг шкив | 2 |
45D
|
|
| 14 | 34FG-90351 | контактный шланг шкив | 2 |
45D
|
|
| 15 | 34FG-90290 | Вставка | 1 |
35D
|
|
| 15 | 34FG-90290 | Вставка | 1 |
40D
|
|
| 15 | 34FG-90290 | Вставка | 1 |
45D
|
|
| 16 | 34FG-90270 | Крышка | 1 | ||
| 17 | 34FG-90260 | Зажим | 4 |
35D
|
|
| 17 | 34FG-90260 | Зажим | 2 |
35D
|
|
| 17 | 33HN-90240 | Зажим | 4 |
35D
|
|
| 17 | 34FG-90260 | Зажим | 4 |
40D
|
|
| 17 | 34FG-90260 | Зажим | 2 |
40D
|
|
| 17 | 33HN-90240 | Зажим | 4 |
40D
|
|
| 17 | 34FG-90260 | Зажим | 4 |
45D
|
|
| 17 | 34FG-90260 | Зажим | 2 |
45D
|
|
| 17 | 33HN-90240 | Зажим | 4 |
45D
|
|
| 18 | 31FG-80210 | Соединитель | 4 | ||
| 21 | S017-101406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 22 | S411-100006 | Шайба пружинная | 1 | ||
| 23 | S275-10000B | Гайка самоблокирующаяся | 1 | ||
| 24 | S403-10200B | Плоская шайба | 1 | ||
| 25 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 2 |
35D
|
|
| 25 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 2 |
35D
|
|
| 25 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 2 |
40D
|
|
| 25 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 2 |
40D
|
|
| 25 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 2 |
45D
|
|
| 25 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 2 |
45D
|
|
| 26 | S411-120006 | Шайба пружинная | 2 | ||
| 27 | S441-12000B | Шайба | 2 | ||
| 28 | S037-102526 | Болт | 8 | ||
| 29 | S035-063522 | Болт | 8 |
35D
|
|
| 29 | S035-063526 | Болт | 8 |
35D
|
|
| 29 | S035-063522 | Болт | 8 |
40D
|
|
| 29 | S035-063526 | Болт | 8 |
40D
|
|
| 29 | S035-063522 | Болт | 8 |
45D
|
|
| 29 | S035-063526 | Болт | 8 |
45D
|
|
| 3 | P910-064052 | Шланг в сборе | 4 |
TF370,35D
|
|
| 3 | X970-064052 | Шланг в сборе | 4 |
TF370,35D
|
|
| 3 | P910-064052 | Шланг в сборе | 4 |
TF370,40D
|
|
| 3 | X970-064052 | Шланг в сборе | 4 |
TF370,40D
|
|
| 3 | P910-064052 | Шланг в сборе | 4 |
TF370,45D
|
|
| 3 | X970-064052 | Шланг в сборе | 4 |
TF370,45D
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
TF400,35D
|
|
| 3 | X970-064055 | Шланг в сборе | 4 |
TF400,35D
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
TF400,40D
|
|
| 3 | X970-064055 | Шланг в сборе | 4 |
TF400,40D
|
|
| 3 | P910-064055 | Шланг в сборе | 4 |
TF400,45D
|
|
| 3 | X970-064055 | Шланг в сборе | 4 |
TF400,45D
|
|
| 3 | P910-064059 | Шланг в сборе | 4 |
TF430,35D
|
|
| 3 | X970-064059 | Шланг в сборе | 4 |
TF430,35D
|
|
| 3 | P910-064059 | Шланг в сборе | 4 |
TF430,40D
|
|
| 3 | X970-064059 | Шланг в сборе | 4 |
TF430,40D
|
|
| 3 | P910-064059 | Шланг в сборе | 4 |
TF430,45D
|
|
| 3 | X970-064059 | Шланг в сборе | 4 |
TF430,45D
|
|
| 3 | P910-064062 | Шланг в сборе | 4 |
TF450,35D
|
|
| 3 | X970-064062 | Шланг в сборе | 4 |
TF450,35D
|
|
| 3 | P910-064062 | Шланг в сборе | 4 |
TF450,40D
|
|
| 3 | X970-064062 | Шланг в сборе | 4 |
TF450,40D
|
|
| 3 | P910-064062 | Шланг в сборе | 4 |
TF450,45D
|
|
| 3 | X970-064062 | Шланг в сборе | 4 |
TF450,45D
|
|
| 3 | P910-064065 | Шланг в сборе | 4 |
TF470,35D
|
|
| 3 | X970-064065 | Шланг в сборе | 4 |
TF470,35D
|
|
| 3 | P910-064065 | Шланг в сборе | 4 |
TF470,40D
|
|
| 3 | X970-064065 | Шланг в сборе | 4 |
TF470,40D
|
|
| 3 | P910-064065 | Шланг в сборе | 4 |
TF470,45D
|
|
| 3 | X970-064065 | Шланг в сборе | 4 |
TF470,45D
|
|
| 3 | P910-064069 | Шланг в сборе | 4 |
TF500,35D
|
|
| 3 | X970-064069 | Шланг в сборе | 4 |
TF500,35D
|
|
| 3 | P910-064069 | Шланг в сборе | 4 |
TF500,40D
|
|
| 3 | X970-064069 | Шланг в сборе | 4 |
TF500,40D
|
|
| 3 | P910-064069 | Шланг в сборе | 4 |
TF500,45D
|
|
| 3 | X970-064069 | Шланг в сборе | 4 |
TF500,45D
|
|
| 3 | P910-064076 | Шланг в сборе | 4 |
TF550,35D
|
|
| 3 | X970-064076 | Шланг в сборе | 4 |
TF550,35D
|
|
| 3 | P910-064076 | Шланг в сборе | 4 |
TF550,40D
|
|
| 3 | X970-064076 | Шланг в сборе | 4 |
TF550,40D
|
|
| 3 | P910-064076 | Шланг в сборе | 4 |
TF550,45D
|
|
| 3 | X970-064076 | Шланг в сборе | 4 |
TF550,45D
|
|
| 3 | P910-064083 | Шланг в сборе | 4 |
TF600,35D
|
|
| 3 | X970-064083 | Шланг в сборе | 4 |
TF600,35D
|
|
| 3 | P910-064083 | Шланг в сборе | 4 |
TF600,40D
|
|
| 3 | X970-064083 | Шланг в сборе | 4 |
TF600,40D
|
|
| 3 | P910-064083 | Шланг в сборе | 4 |
TF600,45D
|
|
| 3 | X970-064083 | Шланг в сборе | 4 |
TF600,45D
|
|
| 3 | P910-064090 | Шланг в сборе | 4 |
TF650,35D
|
|
| 3 | X970-064090 | Шланг в сборе | 4 |
TF650,35D
|
|
| 3 | P910-064090 | Шланг в сборе | 4 |
TF650,40D
|
|
| 3 | X970-064090 | Шланг в сборе | 4 |
TF650,40D
|
|
| 3 | P910-064090 | Шланг в сборе | 4 |
TF650,45D
|
|
| 3 | X970-064090 | Шланг в сборе | 4 |
TF650,45D
|
|
| 30 | S035-081526 | Болт | 4 | ||
| 31 | S552-050203 | Зажим | 2 | ||
| 35 | 31FG-10030 | Колено 90 | 1 |
35D
|
|
| 35 | 31FG-10030 | Колено 90 | 1 |
40D
|
|
| 35 | 31FG-10030 | Колено 90 | 1 |
45D
|
|
| 36 | 34FK-90401 | блок ва | 2 |
35D
|
|
| 36 | 34FK-90401 | блок ва | 2 |
40D
|
|
| 36 | 34FK-90401 | блок ва | 2 |
45D
|
|
| 37 | 33HD-90370 | Шланг шкив | 1 |
35D
|
|
| 37 | 33HD-90370 | Шланг шкив | 1 |
40D
|
|
| 37 | 33HD-90370 | Шланг шкив | 1 |
45D
|
|
| 38 | 34FG-90460 | Зажим | 1 |
35D
|
|
| 38 | 34FG-90460 | Зажим | 1 |
40D
|
|
| 38 | 34FG-90460 | Зажим | 1 |
45D
|
|
| 39 | 31FV-90010 | GUARD WA-HOSE | 2 |
35D
|
|
| 39 | 31FV-90010 | GUARD WA-HOSE | 2 |
40D
|
|
| 39 | 31FV-90010 | GUARD WA-HOSE | 2 |
45D
|
|
| 4 | P910-064045 | Шланг в сборе | 4 |
TF370,35D
|
|
| 4 | X970-064044 | Шланг в сборе | 4 |
TF370,35D
|
|
| 4 | P910-064045 | Шланг в сборе | 4 |
TF370,40D
|
|
| 4 | X970-064044 | Шланг в сборе | 4 |
TF370,40D
|
|
| 4 | P910-064045 | Шланг в сборе | 4 |
TF370,45D
|
|
| 4 | X970-064044 | Шланг в сборе | 4 |
TF370,45D
|
|
| 4 | P910-064046 | Шланг в сборе | 4 |
TF400,35D
|
|
| 4 | X970-064045 | Шланг в сборе | 4 |
TF400,35D
|
|
| 4 | P910-064046 | Шланг в сборе | 4 |
TF400,40D
|
|
| 4 | X970-064045 | Шланг в сборе | 4 |
TF400,40D
|
|
| 4 | P910-064046 | Шланг в сборе | 4 |
TF400,45D
|
|
| 4 | X970-064045 | Шланг в сборе | 4 |
TF400,45D
|
|
| 4 | P910-064047 | Шланг в сборе | 4 |
TF430,35D
|
|
| 4 | X970-064047 | Шланг в сборе | 4 |
TF430,35D
|
|
| 4 | P910-064047 | Шланг в сборе | 4 |
TF430,40D
|
|
| 4 | X970-064047 | Шланг в сборе | 4 |
TF430,40D
|
|
| 4 | P910-064047 | Шланг в сборе | 4 |
TF430,45D
|
|
| 4 | X970-064047 | Шланг в сборе | 4 |
TF430,45D
|
|
| 4 | P910-064048 | Шланг в сборе | 4 |
TF450,35D
|
|
| 4 | X970-064048 | Шланг в сборе | 4 |
TF450,35D
|
|
| 4 | P910-064048 | Шланг в сборе | 4 |
TF450,40D
|
|
| 4 | X970-064048 | Шланг в сборе | 4 |
TF450,40D
|
|
| 4 | P910-064048 | Шланг в сборе | 4 |
TF450,45D
|
|
| 4 | X970-064048 | Шланг в сборе | 4 |
TF450,45D
|
|
| 4 | P910-064049 | Шланг в сборе | 4 |
TF470,35D
|
|
| 4 | X970-064050 | Шланг в сборе | 4 |
TF470,35D
|
|
| 4 | P910-064049 | Шланг в сборе | 4 |
TF470,40D
|
|
| 4 | X970-064050 | Шланг в сборе | 4 |
TF470,40D
|
|
| 4 | P910-064049 | Шланг в сборе | 4 |
TF470,45D
|
|
| 4 | X970-064050 | Шланг в сборе | 4 |
TF470,45D
|
|
| 4 | P910-064050 | Шланг в сборе | 4 |
TF500,35D
|
|
| 4 | X970-064052 | Шланг в сборе | 4 |
TF500,35D
|
|
| 4 | P910-064050 | Шланг в сборе | 4 |
TF500,40D
|
|
| 4 | X970-064052 | Шланг в сборе | 4 |
TF500,40D
|
|
| 4 | P910-064050 | Шланг в сборе | 4 |
TF500,45D
|
|
| 4 | X970-064052 | Шланг в сборе | 4 |
TF500,45D
|
|
| 4 | P910-064052 | Шланг в сборе | 4 |
TF550,35D
|
|
| 4 | X970-064056 | Шланг в сборе | 4 |
TF550,35D
|
|
| 4 | P910-064052 | Шланг в сборе | 4 |
TF550,40D
|
|
| 4 | X970-064056 | Шланг в сборе | 4 |
TF550,40D
|
|
| 4 | P910-064052 | Шланг в сборе | 4 |
TF550,45D
|
|
| 4 | X970-064056 | Шланг в сборе | 4 |
TF550,45D
|
|
| 4 | P910-064053 | Шланг в сборе | 4 |
TF600,35D
|
|
| 4 | X970-064059 | Шланг в сборе | 4 |
TF600,35D
|
|
| 4 | P910-064053 | Шланг в сборе | 4 |
TF600,40D
|
|
| 4 | X970-064059 | Шланг в сборе | 4 |
TF600,40D
|
|
| 4 | P910-064053 | Шланг в сборе | 4 |
TF600,45D
|
|
| 4 | X970-064059 | Шланг в сборе | 4 |
TF600,45D
|
|
| 4 | P910-064062 | Шланг в сборе | 4 |
TF650,35D
|
|
| 4 | X970-064062 | Шланг в сборе | 4 |
TF650,35D
|
|
| 4 | P910-064062 | Шланг в сборе | 4 |
TF650,40D
|
|
| 4 | X970-064062 | Шланг в сборе | 4 |
TF650,40D
|
|
| 4 | P910-064062 | Шланг в сборе | 4 |
TF650,45D
|
|
| 4 | X970-064062 | Шланг в сборе | 4 |
TF650,45D
|
|
| 40 | 31FV-90050 | Вставка | 2 |
35D
|
|
| 40 | 31FV-90050 | Вставка | 2 |
40D
|
|
| 40 | 31FV-90050 | Вставка | 2 |
45D
|
|
| 41 | 31FY-80900 | Зажим | 4 |
35D
|
|
| 41 | 31FY-80900 | Зажим | 4 |
40D
|
|
| 41 | 31FY-80900 | Зажим | 4 |
45D
|
|
| 7 | 33FV-90020 | Кронштейн ва шкив | 2 |
35D
|
|
| 7 | 33HA-90801 | Кронштейн ва шкив | 1 |
35D
|
|
| 7 | 33FV-90020 | Кронштейн ва шкив | 2 |
40D
|
|
| 7 | 33HA-90801 | Кронштейн ва шкив | 1 |
40D
|
|
| 7 | 33FV-90020 | Кронштейн ва шкив | 2 |
45D
|
|
| 7 | 33HA-90801 | Кронштейн ва шкив | 1 |
45D
|
|
| 8 | 33FV-90030 | Кронштейн ва шланг | 2 |
