Топливная система погрузчика дизельного Hyundai 35/40/45D-9A,50DA-9A
Топливная система погрузчика дизельного Hyundai 35/40/45D-9A,50DA-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1050
Наименование:FUEL SYSTEM
Версия:2014. 3.31 REV.14C

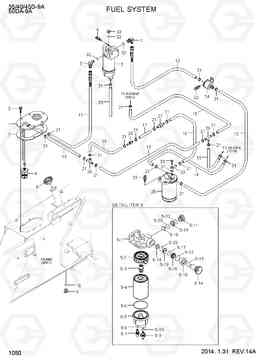

FUEL SYSTEM 35/40/45D-9A,50DA-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 19FV-50011 | COVER-FUEL TANK | 1 |
35D-9A
|
|
| 1 | 19FV-50012 | COVER-FUEL TANK | 1 |
35D-9A
|
|
| 1 | 19FV-50011 | COVER-FUEL TANK | 1 |
40D-9A
|
|
| 1 | 19FV-50012 | COVER-FUEL TANK | 1 |
40D-9A
|
|
| 1 | 19FV-50011 | COVER-FUEL TANK | 1 |
45D-9A
|
|
| 1 | 19FV-50012 | COVER-FUEL TANK | 1 |
45D-9A
|
|
| 1 | 19FV-50011 | COVER-FUEL TANK | 1 |
50DA-9A
|
|
| 1 | 19FV-50012 | COVER-FUEL TANK | 1 |
50DA-9A
|
|
| 10 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | 19FV-50021 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 19FV-50031 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 11F6-00200 | Шланг топливный | 1 | ||
| 14 | 12FA-50200 | Шланг | 1 | ||
| 15 | 11F8-00051 | Шланг топливный | 3 | ||
| 16 | 1BFQ-50090 | Шланг | 1 | ||
| 17 | 1BFQ-50100 | Шланг | 1 | ||
| 18 | 11HA-50040 | Шланг топливный | 1 | ||
| 19 | 11F1-50210 | Шланг топливный | 1 | ||
| 2 | 11FV-55020 | Прокладка | 1 | ||
| 20 | P760-011096 | Шланг резиновый низкой | 1 | ||
| 21 | S520-015000 | Зажим | 21 | ||
| 22 | S035-082526 | Болт | 2 | ||
| 23 | S035-061526 | Болт | 2 | ||
| 24 | XJBT-02384 | FUEL PUMP | 1 | ||
| 25 | XJBT-02391 | Фильтр топливный в сборе | 1 | ||
| 26 | XJBT-02390 | CONNECTOR-HOSE | 2 |
35D-9A
|
|
| 26 | XJBT-02859 | JOINT, T TYPE | 2 |
35D-9A
|
|
| 26 | XJBT-02390 | CONNECTOR-HOSE | 2 |
40D-9A
|
|
| 26 | XJBT-02859 | JOINT, T TYPE | 2 |
40D-9A
|
|
| 26 | XJBT-02390 | CONNECTOR-HOSE | 2 |
45D-9A
|
|
| 26 | XJBT-02859 | JOINT, T TYPE | 2 |
45D-9A
|
|
| 26 | XJBT-02390 | CONNECTOR-HOSE | 2 |
50DA-9A
|
|
| 26 | XJBT-02859 | JOINT, T TYPE | 2 |
50DA-9A
|
|
| 27 | XJBT-02388 | Клапан обратный, топливный | 1 | ||
| 28 | XJBT-02389 | JOINT- FUEL TUBE | 1 | ||
| 29 | XJBT-02385 | Откидной (рым, с ушком, с петлей) болт (винт) крепления | 1 |
35D-9A
|
|
| 29 | XJBT-02858 | Болтовое соединение | 1 |
35D-9A
|
|
| 29 | XJBT-02385 | Откидной (рым, с ушком, с петлей) болт (винт) крепления | 1 |
40D-9A
|
|
| 29 | XJBT-02858 | Болтовое соединение | 1 |
40D-9A
|
|
| 29 | XJBT-02385 | Откидной (рым, с ушком, с петлей) болт (винт) крепления | 1 |
45D-9A
|
|
| 29 | XJBT-02858 | Болтовое соединение | 1 |
45D-9A
|
|
| 29 | XJBT-02385 | Откидной (рым, с ушком, с петлей) болт (винт) крепления | 1 |
50DA-9A
|
|
| 29 | XJBT-02858 | Болтовое соединение | 1 |
50DA-9A
|
|
| 3 | 31HA-30041 | Болт с шестигранной головкой (под шестигранник) и фланцем | 6 | ||
| 30 | XJBT-02386 | JOINT-EYE | 1 | ||
| 31 | XJBT-02387 | Упаковка | 1 | ||
| 32 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 33 | P210-101400 | Заглушка | 1 | ||
| 4 | 11FA-50900 | Фильтр | 1 | ||
| 5 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 | ||
| 5-1 | 11NA-71010 | Головка фильтра | 1 | ||
| 5-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 5-3 | 11NA-71030 | Соединитель | 1 | ||
| 5-4 | 11NA-71041 | Элемент фильтра | 1 | ||
| 5-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 5-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-7 | 11NA-71070 | SENSOR | 1 | ||
| 5-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-9 | 11NA-71090 | Винт клапана | 1 | ||
| 6 | S035-103026 | Болт | 2 | ||
| 7 | 11FT-55160 | ELBOW | 2 | ||
| 8 | 11HA-50030 | Крышка топливного бака | 1 | ||
| 9 | 31FA-30430 | Пробка магнитная | 1 | ||
| N5-11 | 11NA-71110 | Винт заглушка | 1 | ||
| N5-12 | 11NA-71120 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N5-13 | 11NA-71130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N5-14 | 11NA-71140 | топливный насос, корпус | 1 | ||
| N5-15 | 11NA-71150 | напор насоса | 1 | ||
| N5-16 | 11NA-71160 | HOLDER | 1 | ||
| N5-17 | 11NA-71170 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N5-18 | 11NA-71180 | Диск распределительный | 2 | ||
| N5-19 | 11NA-71190 | рамка клапан | 2 | ||
| N5-20 | 11NA-71200 | Кольцо уплотнительное (О-кольцо) | 2 |
