Каталог запчастей
-
Hyundai
-
35/40/45D-9K,50DA-9K
- STEERING HYDRAULIC PIPING
STEERING HYDRAULIC PIPING погрузчика дизельного Hyundai 35/40/45D-9K,50DA-9K
STEERING HYDRAULIC PIPING погрузчика дизельного Hyundai 35/40/45D-9K,50DA-9K со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:STEERING HYDRAULIC PIPING
Версия:2014. 7.31 REV.14G

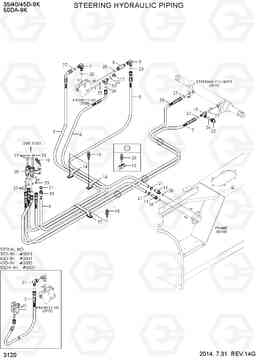

STEERING HYDRAULIC PIPING 35/40/45D-9K,50DA-9K
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HH-20040 | TEE | 1 | ||
| 11 | 31HA-20170 | Разъем основная шланг | 2 | ||
| 12 | P220-310102 | Заглушка | 1 | ||
| 13 | 31N6-66090 | Тест тройник | 1 | ||
| 14 | 34E7-04870 | Зажим трубки | 2 | ||
| 15 | 31HH-10020 | Зажим | 5 |
35D-9K
|
|
| 15 | 31HH-10020 | Зажим | 3 |
35D-9K
|
|
| 15 | 31HH-10020 | Зажим | 5 |
40D-9K
|
|
| 15 | 31HH-10020 | Зажим | 3 |
40D-9K
|
|
| 15 | 31HH-10020 | Зажим | 5 |
45D-9K
|
|
| 15 | 31HH-10020 | Зажим | 3 |
45D-9K
|
|
| 15 | 31HH-10020 | Зажим | 5 |
50DA-9K
|
|
| 15 | 31HH-10020 | Зажим | 3 |
50DA-9K
|
|
| 18 | S035-081526 | Болт | 2 |
35D-9K
|
|
| 18 | S035-081526 | Болт | 3 |
35D-9K
|
|
| 18 | S035-081526 | Болт | 2 |
40D-9K
|
|
| 18 | S035-081526 | Болт | 3 |
40D-9K
|
|
| 18 | S035-081526 | Болт | 2 |
45D-9K
|
|
| 18 | S035-081526 | Болт | 3 |
45D-9K
|
|
| 18 | S035-081526 | Болт | 2 |
50DA-9K
|
|
| 18 | S035-081526 | Болт | 3 |
50DA-9K
|
|
| 19 | S035-082526 | Болт | 2 | ||
| 2 | 31FV-15190 | Рукав высокого давления (РВД) | 1 |
35D-9K
|
|
| 2 | 31FV-15170 | Рукав высокого давления (РВД) | 1 |
35D-9K
|
|
| 2 | 31FV-15190 | Рукав высокого давления (РВД) | 1 |
40D-9K
|
|
| 2 | 31FV-15170 | Рукав высокого давления (РВД) | 1 |
40D-9K
|
|
| 2 | 31FV-15190 | Рукав высокого давления (РВД) | 1 |
45D-9K
|
|
| 2 | 31FV-15170 | Рукав высокого давления (РВД) | 1 |
45D-9K
|
|
| 2 | 31FV-15190 | Рукав высокого давления (РВД) | 1 |
50DA-9K
|
|
| 2 | 31FV-15170 | Рукав высокого давления (РВД) | 1 |
50DA-9K
|
|
| 20 | S035-084026 | Болт | 5 |
35D-9K
|
|
| 20 | S035-084026 | Болт | 3 |
35D-9K
|
|
| 20 | S035-084026 | Болт | 5 |
40D-9K
|
|
| 20 | S035-084026 | Болт | 3 |
40D-9K
|
|
| 20 | S035-084026 | Болт | 5 |
45D-9K
|
|
| 20 | S035-084026 | Болт | 3 |
45D-9K
|
|
| 20 | S035-084026 | Болт | 5 |
50DA-9K
|
|
| 20 | S035-084026 | Болт | 3 |
50DA-9K
|
|
| 21 | S520-020000 | Зажим | 3 | ||
| 22 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 24 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 |
35D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 |
35D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 |
40D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 |
40D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 |
45D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 |
45D-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 |
50DA-9K
|
|
| 25 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 |
50DA-9K
|
|
| 26 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 |
35D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 7 |
35D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 |
40D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 7 |
40D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 |
45D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 7 |
45D-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 |
50DA-9K
|
|
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 7 |
50DA-9K
|
|
| 28 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | 31FV-15200 | Рукав высокого давления (РВД) | 1 |
35D-9K
|
|
| 29 | 31FV-15180 | Рукав высокого давления (РВД) | 1 |
35D-9K
|
|
| 29 | 31FV-15200 | Рукав высокого давления (РВД) | 1 |
40D-9K
|
|
| 29 | 31FV-15180 | Рукав высокого давления (РВД) | 1 |
40D-9K
|
|
| 29 | 31FV-15200 | Рукав высокого давления (РВД) | 1 |
45D-9K
|
|
| 29 | 31FV-15180 | Рукав высокого давления (РВД) | 1 |
45D-9K
|
|
| 29 | 31FV-15200 | Рукав высокого давления (РВД) | 1 |
50DA-9K
|
|
| 29 | 31FV-15180 | Рукав высокого давления (РВД) | 1 |
50DA-9K
|
|
| 3 | P920-064026 | Шланг в сборе | 1 |
35D-9K
|
|
| 3 | P930-064025 | Шланг в сборе | 1 |
35D-9K
|
|
| 3 | P920-064026 | Шланг в сборе | 1 |
40D-9K
|
|
| 3 | P930-064025 | Шланг в сборе | 1 |
40D-9K
|
|
| 3 | P920-064026 | Шланг в сборе | 1 |
45D-9K
|
|
| 3 | P930-064025 | Шланг в сборе | 1 |
45D-9K
|
|
| 3 | P920-064026 | Шланг в сборе | 1 |
50DA-9K
|
|
| 3 | P930-064025 | Шланг в сборе | 1 |
50DA-9K
|
|
| 30 | 31FV-10370 | Соединитель | 1 | ||
| 31 | X850-525200 | Колено 90, поворотный, ORFS | 1 |
35D-9K
|
|
| 31 | X850-525200 | Колено 90, поворотный, ORFS | 1 |
40D-9K
|
|
| 31 | X850-525200 | Колено 90, поворотный, ORFS | 1 |
45D-9K
|
|
| 31 | X850-525200 | Колено 90, поворотный, ORFS | 1 |
50DA-9K
|
|
| 32 | 37HN-20300 | Зажим | 1 |
35D-9K
|
|
| 32 | 37HN-20300 | Зажим | 1 |
40D-9K
|
|
| 32 | 37HN-20300 | Зажим | 1 |
45D-9K
|
|
| 32 | 37HN-20300 | Зажим | 1 |
50DA-9K
|
|
| 33 | 35HH-10040 | Разъем шланга | 1 |
35D-9K
|
|
| 33 | 35HH-10040 | Разъем шланга | 1 |
40D-9K
|
|
| 33 | 35HH-10040 | Разъем шланга | 1 |
45D-9K
|
|
| 33 | 35HH-10040 | Разъем шланга | 1 |
50DA-9K
|
|
| 4 | 31FV-10360 | Рукав высокого давления (РВД) | 1 | ||
| 5 | P910-044030 | Шланг в сборе | 1 | ||
| 6 | P760-013078 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31HA-10060 | Колено 90 | 1 | ||
| 8 | 31HH-10040 | Разъем | 1 | ||
| 9 | 31HG-70020 | Колено 90 / SL, ORFS | 1 |
