STEERING AXLE погрузчика дизельного Hyundai 35/40/45D-9S,50D-9SA

Код подсистемы:5010

Наименование:STEERING AXLE

Версия:

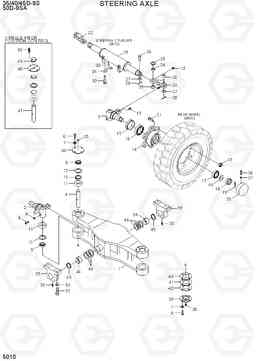

STEERING AXLE 35/40/45D-9S,50D-9SA

Поз.	Код	Наименование	Кол	Прим.
*	81FV-55011	рулевое в сборе мост	1
1	81FV-55100	с центральными осями	1
10	S651-060008	Масленка	4
11	81FV-55150	Фланец	4
12	81FV-55160	OIL SEAL	4
13	S602-072004	Кольцо	2
14	81FV-50320	Ступица	2
15	81FV-55170	OIL SEAL	2
16	81F2-8017	Подшипник конический роликовый	2
17	81FA-53070	Подшипник конический роликовый	2
18	81FC-52100	гайка с прорезями	2
19	S461-630655	Палец	2
2	81FV-55110	Поворотный кулак, правый	1
20	900797300	Крышка ступицы	2
21	81FV-55180	Болт насечкой	12
22	81FV-55290	Поворотная тяга, правая	1
23	81FV-55300	Поворотная тяга, левая	1
24	Q100333000	подшипник SPH равнина	4
25	Q100338000	Шайба упорная	8
26	6600301800	Палец	4
27	S403-201006	Плоская шайба	6
28	S461-500452	Палец	4
29	@	STEERING CYLINDER	1	SEE 3510
3	81FV-55120	Поворотный кулак, левый	1
30	F13410060	Палец	1
31	81FV-50210	плита замок	2
32	S018-16045D	Болт с шестигранной головкой (под шестигранник)	4
33	81FV-55210	Опора	2
34	FAD0500290	Втулка	2
35	S652-810008	Масленка	6
36	S015-050106	Болт с шестигранной головкой (под шестигранник)	2
37	S411-050006	Шайба пружинная	2
38	81FV-55220	покрытия верхняя	2
39	81FV-55230	нижнюю крышку	2
4	81FV-55130	KING PIN	2
40	81FV-55240	прокладка (0.1t)	AR
41	81FV-55250	Прокладка регулировочная (0.15t)	AR
42	81FV-55260	прокладка (0.3T)	AR
43	S602-060004	Кольцо	2
44	81FV-55270	прокладка (0.5T)	6
45	FAD0500250-DA	гайку ступицы	12
46	S403-362006	Плоская шайба	2
5	81FV-55140	Подшипник конический роликовый	4
51	S017-140606	Болт с шестигранной головкой (под шестигранник)	8
52	S411-140006	Шайба пружинная	8
6	S017-080156	Болт с шестигранной головкой (под шестигранник)	16
7	S411-080006	Шайба пружинная	16
8	FAD0500150	Болт специальный	2
9	S411-100006	Шайба пружинная	2
