4-SPOOL PIPING (TF, H/ REEL,50D-9SA) погрузчика дизельного Hyundai 35/40/45D-9S,50D-9SA
4-SPOOL PIPING (TF, H/ REEL,50D-9SA) погрузчика дизельного Hyundai 35/40/45D-9S,50D-9SA со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7305
Наименование:4-SPOOL PIPING (TF, H/ REEL,50D-9SA)
Версия:2013. 6.30 REV.13F

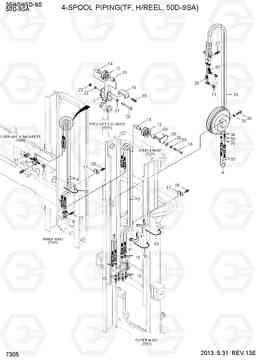

4-SPOOL PIPING (TF, H/ REEL,50D-9SA) 35/40/45D-9S,50D-9SA
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FG-80430 | Гайка | 2 | ||
| 11 | X710-100103 | Крышка | 4 | ||
| 12 | 34FG-90201 | Шланг шкив | 2 | ||
| 13 | 31FV-90130 | контактный шланг шкив | 1 | ||
| 14 | 34FG-90310 | контактный шланг шкив | 2 | ||
| 15 | 34FG-90330 | Вставка | 1 | ||
| 16 | 33HA-90751 | Крышка | 1 | ||
| 17 | 33HN-90240 | Зажим | 2 | ||
| 18 | 31FG-80210 | Соединитель | 2 | ||
| 20 | S017-101006 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S411-100006 | Шайба пружинная | 1 | ||
| 22 | S275-100006 | Гайка самоблокирующаяся | 1 | ||
| 23 | S403-10200B | Плоская шайба | 1 | ||
| 24 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 25 | S411-120006 | Шайба пружинная | 3 | ||
| 26 | S441-12000B | Шайба | 3 | ||
| 27 | S037-102526 | Болт | 6 | ||
| 28 | S035-063526 | Болт | 4 | ||
| 29 | S035-081526 | Болт | 4 | ||
| 3 | X970-064052 | Шланг в сборе | 2 |
TF360
|
|
| 3 | X970-064055 | Шланг в сборе | 2 |
TF390
|
|
| 3 | X970-064059 | Шланг в сборе | 2 |
TF420
|
|
| 3 | X970-064062 | Шланг в сборе | 2 |
TF440
|
|
| 3 | X970-064065 | Шланг в сборе | 2 |
TF460
|
|
| 3 | X970-064069 | Шланг в сборе | 2 |
TF490
|
|
| 3 | X970-064076 | Шланг в сборе | 2 |
TF540
|
|
| 3 | X970-064083 | Шланг в сборе | 2 |
TF590
|
|
| 3 | X970-064090 | Шланг в сборе | 2 |
TF640
|
|
| 30 | S552-050203 | Зажим | 6 | ||
| 31 | 6600363800 | катушка для шланга RH | 1 | ||
| 32 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF360
|
|
| 32 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF390
|
|
| 32 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF420
|
|
| 32 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF440
|
|
| 32 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF460
|
|
| 32 | X970-064023 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF490
|
|
| 32 | X970-064027 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF540
|
|
| 32 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF590
|
|
| 32 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
TF640
|
|
| 33 | X500-310002 | Разъем | 2 | ||
| 34 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | 33FJ-80170 | Колено 90 | 1 | ||
| 38 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 39 | 31FV-90010 | GUARD WA-HOSE | 1 | ||
| 4 | X970-064042 | Шланг в сборе | 2 |
TF360
|
|
| 4 | X970-064043 | Шланг в сборе | 2 |
TF390
|
|
| 4 | X970-064045 | Шланг в сборе | 2 |
TF420
|
|
| 4 | X970-064046 | Шланг в сборе | 2 |
TF440
|
|
| 4 | X970-064048 | Шланг в сборе | 2 |
TF460
|
|
| 4 | X970-064050 | Шланг в сборе | 2 |
TF490
|
|
| 4 | X970-064054 | Шланг в сборе | 2 |
TF540
|
|
| 4 | X970-064057 | Шланг в сборе | 2 |
TF590
|
|
| 4 | X970-064060 | Шланг в сборе | 2 |
TF640
|
|
| 40 | 31FV-90050 | Вставка | 1 | ||
| 41 | 31FY-80910 | Зажим | 2 | ||
| 7 | 33HA-90701 | Кронштейн ва шкив | 1 | ||
| 8 | 33FV-90030 | Кронштейн ва шланг | 1 | ||
| 9 | 33HD-90351 | Кронштейн ва шланг | 1 |
