Каталог запчастей
-
Hyundai
-
35/40/45D-7E,50D-7AE

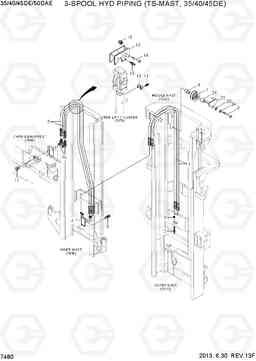

- 3-SPOOL PIPING (TS-MAST,35/40/45DE)
3-SPOOL PIPING (TS-MAST,35/40/45DE) погрузчика дизельного Hyundai 35/40/45D-7E,50D-7AE
3-SPOOL PIPING (TS-MAST,35/40/45DE) погрузчика дизельного Hyundai 35/40/45D-7E,50D-7AE со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7480
Наименование:3-SPOOL PIPING (TS-MAST,35/40/45DE)
Версия:2013. 6.30 REV.13F
3-SPOOL PIPING (TS-MAST,35/40/45DE) 35/40/45D-7E,50D-7AE
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064042 | Шланг в сборе | 2 |
TS370
|
|
| 1 | X970-064046 | Шланг в сборе | 2 |
TS400
|
|
| 1 | X970-064050 | Шланг в сборе | 2 |
TS430
|
|
| 1 | X970-064052 | Шланг в сборе | 2 |
TS450
|
|
| 1 | X970-064055 | Шланг в сборе | 2 |
TS470
|
|
| 1 | X970-064059 | Шланг в сборе | 2 |
TS500
|
|
| 1 | X970-064066 | Шланг в сборе | 2 |
TS550
|
|
| 1 | X970-064073 | Шланг в сборе | 2 |
TS600
|
|
| 1 | X970-064080 | Шланг в сборе | 2 |
TS650
|
|
| 10 | 33HN-90240 | Зажим | 1 | ||
| 11 | S035-063526 | Болт | 2 | ||
| 12 | 3DFV-93101 | Кронштейн | 1 | ||
| 13 | S035-081526 | Болт | 4 | ||
| 14 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 15 | 38FY-90301 | Шланг шкив | 5 | ||
| 16 | 31HN-90500 | Штуцер 90 orfs | 2 | ||
| 17 | X710-100103 | Крышка | 2 | ||
| 18 | P753-120002 | PROTECTOR COVER-HOSE | 1 | ||
| 19 | S411-060006 | Шайба пружинная | 5 | ||
| 2 | 31FG-80200 | Разъем долго | 2 | ||
| 20 | S403-06200B | Плоская шайба | 5 | ||
| 21 | 31FV-90050 | Вставка | 1 |
35DE
|
|
| 21 | 31FV-90050 | Вставка | 1 |
40DE
|
|
| 21 | 31FV-90050 | Вставка | 1 |
45DE
|
|
| 22 | 31FV-90010 | GUARD WA-HOSE | 1 |
35DE
|
|
| 22 | 31FV-90010 | GUARD WA-HOSE | 1 |
40DE
|
|
| 22 | 31FV-90010 | GUARD WA-HOSE | 1 |
45DE
|
|
| 23 | S441-12000B | Шайба | 1 |
35DE
|
|
| 23 | S441-12000B | Шайба | 1 |
40DE
|
|
| 23 | S441-12000B | Шайба | 1 |
45DE
|
|
| 24 | S411-120006 | Шайба пружинная | 1 |
35DE
|
|
| 24 | S411-120006 | Шайба пружинная | 1 |
40DE
|
|
| 24 | S411-120006 | Шайба пружинная | 1 |
45DE
|
|
| 3 | 31FG-80430 | Гайка | 2 | ||
| 4 | 3DFV-91300 | Трубка | 1 | ||
| 5 | X970-064040 | Шланг в сборе | 2 |
TS370
|
|
| 5 | X970-064042 | Шланг в сборе | 2 |
TS400
|
|
| 5 | X970-064044 | Шланг в сборе | 2 |
TS430
|
|
| 5 | X970-064045 | Шланг в сборе | 2 |
TS450
|
|
| 5 | X970-064047 | Шланг в сборе | 2 |
TS470
|
|
| 5 | X970-064049 | Шланг в сборе | 2 |
TS500
|
|
| 5 | X970-064052 | Шланг в сборе | 2 |
TS550
|
|
| 5 | X970-064056 | Шланг в сборе | 2 |
TS600
|
|
| 5 | X970-064059 | Шланг в сборе | 2 |
TS650
|
|
| 6 | S037-102526 | Болт | 2 | ||
| 7 | 3FFQ-91421 | Шланг шкив | 1 | ||
| 7-1 | 33HH-80510 | Подшипник | 1 |
NOT SHOWN
|
|
| 8 | S037-125526 | Болт | 1 |
35DE
|
|
| 8 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 1 |
35DE
|
|
| 8 | S037-125526 | Болт | 1 |
40DE
|
|
| 8 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 1 |
40DE
|
|
| 8 | S037-125526 | Болт | 1 |
45DE
|
|
| 8 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 1 |
45DE
|
|
| 9 | 34FG-90250 | контактный шланг шкив | 1 |
