CONTROL VALVE & TM CASE ASSY погрузчика дизельного Hyundai 35DF-7
CONTROL VALVE & TM CASE ASSY погрузчика дизельного Hyundai 35DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4010
Наименование:CONTROL VALVE & TM CASE ASSY
Версия:2014. 3.31 REV.14C

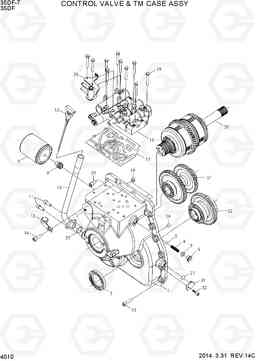

CONTROL VALVE & TM CASE ASSY 35DF-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 81HA-31010 | Коробка передач (КПП, трансмиссия) | 1 | ||
* | 81HA-31011 | Коробка передач (КПП, трансмиссия) | 1 | ||
* | 81HA-31012 | Коробка передач (КПП, трансмиссия) | 1 | ||
1 | XKCF-00905 | Корпус коробки передач (КПП) | 1 | ||
1 | XKCF-00905 | Корпус коробки передач (КПП) | 1 | ||
10 | XKCF-00393 | трубы щуп | 1 | ||
11 | XKCF-00394 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
12 | XKCF-00395 | щуп калибра | 1 | ||
13 | XKCF-00396 | Зажим трубки | 1 | ||
14 | XKCF-00397 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
15 | XKCF-00159 | Болт с шестигранной головкой (под шестигранник) и фланцем | 16 | ||
16 | XKCF-00647 | Клапан регулирующий (распределительный) в сборе | 1 | ||
17 | XKCF-00400 | Прокладка | 1 | ||
18 | XKCF-00401 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
19 | XKCF-00402 | Кольцо уплотнительное (О-кольцо) | 3 | ||
2 | XKCF-00392 | Сальник | 1 | ||
20 | XKCF-00553 | зубчатой муфтой в сборе | 1 | ||
20 | XKCF-00906 | зубчатой муфтой в сборе | 1 |
SB-I-2012-003.PDF
|
|
20 | XKCF-01106 | C/L GEAR ASS'Y | 1 |
SB-I-2013-002.PDF
|
|
21 | XKCF-00554 | Промежуточная шестерня в сборе | 1 | ||
22 | XKCF-00555 | выходная шестерня в сборе | 1 | ||
23 | XKCF-00406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
24 | XKCF-00330 | DOWEL PIN | 2 | ||
25 | XKCF-00407 | Кольцо уплотнительное (О-кольцо) | 1 | ||
26 | XKCF-00388 | Кольцо уплотнительное (О-кольцо) | 1 | ||
27 | XKCF-00389 | штекер датчика | 1 | ||
28 | XKCF-00912 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
29 | XKCF-00556 | толчковой ссылка ASS'Y | 1 | ||
3 | XKCF-00039 | BALL | 1 | ||
4 | XKCF-00038 | Пружина | 1 | ||
5 | XKCF-00037 | Кольцо уплотнительное (О-кольцо) | 1 | ||
6 | XKCF-00036 | Пробка (заглушка) | 1 | ||
7 | XKCF-00007 | Заглушка | 4 | ||
8 | XKCF-00002 | Болт фильтр | 1 | ||
9 | XKCF-00001 | Фильтр масляный КПП (коробки передач, трансмиссии) | 1 | ||
9 | XKCF-00646 | Фитлер т / м | 1 |
SB-I-2013-002.PDF
|
