CLUTCH GEAR SUB ASSY погрузчика дизельного Hyundai 35DF-7
CLUTCH GEAR SUB ASSY погрузчика дизельного Hyundai 35DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4040
Наименование:CLUTCH GEAR SUB ASSY
Версия:2013. 3.31 REV.13C

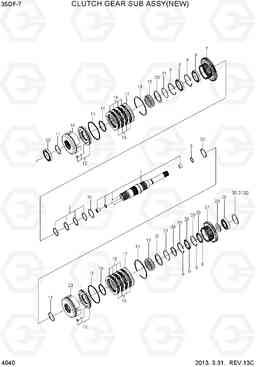

CLUTCH GEAR SUB ASSY 35DF-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | @ | TRANSMISSION ASSY | 1 |
SEE 4110
|
|
1 | XKCF-00568 | сцепление вала к югу сборе | 1 | ||
1 | XKCF-00916 | сцепление вала к югу сборе | 1 | ||
1 | XKCF-01109 | C/L SHAFT SUB ASS'Y | 1 | ||
10 | XKCF-00922 | Барабан сцепления оборотов | 1 | ||
10 | XKCF-01111 | CLUTCH DRUM - REV | 1 | ||
11 | XKCF-00450 | Уплотнитель | 4 | ||
11 | XKCF-01113 | Кольцо уплотнительное (О-кольцо) | 2 |
SB-I-2013-002.PDF
|
|
12 | XKCF-00570 | PISTON SUB ASS'Y | 2 | ||
13 | XKCF-00452 | кольцо Quad | 2 | ||
14 | XKCF-00453 | кольцо Quad | 2 | ||
15 | XKCF-00454 | Пластина | 10 | ||
16 | XKCF-00455 | пластина трения | 8 | ||
16 | XKCF-00920 | пластина трения | 10 | ||
17 | XKCF-00505 | Пластина | 2 | ||
18 | XKCF-00064 | Кольцо стопорное | 2 | ||
19 | XKCF-00457 | Пружина | 2 | ||
2 | XKCF-00063 | уплотнительное кольцо | 4 | ||
2 | XKCF-01110 | SEAL-PEEK | 4 |
SB-I-2013-002.PDF
|
|
20 | XKCF-00458 | плита назад | 2 | ||
21 | XKCF-00459 | кольцо провода | 2 | ||
22 | XKCF-00456 | Подшипник | 1 | ||
23 | XKCF-00571 | Барабан сцепления FWD | 1 | ||
23 | XKCF-00924 | Барабан сцепления FWD | 1 | ||
23 | XKCF-01114 | CLUTCH DRUM - FWD | 1 | ||
24 | XKCF-00461 | Вставка | 1 | ||
24 | XKCF-00926 | Вставка | 1 | ||
25 | XKCF-00462 | Кольцо стопорное | 2 | ||
26 | XKCF-00463 | Подшипник | 2 | ||
27 | XKCF-00572 | передача переднего хода | 1 | ||
27 | XKCF-00927 | передача переднего хода | 1 | ||
28 | XKCF-00465 | Вставка | 1 | ||
28 | XKCF-00930 | Вставка | 1 | ||
29 | XKCF-00466 | Подшипник | 1 | ||
30 | XKCF-00340 | прокладка сцепления | AR | ||
31 | XKCF-00341 | прокладка сцепления | AR | ||
32 | XKCF-00343 | прокладка сцепления | AR | ||
33 | XKCF-01116 | Кольцо уплотнительное (О-кольцо) | 2 |
SB-I-2013-002.PDF
|
|
5 | XKCF-00070 | уплотнительное кольцо небольшой | 1 | ||
7 | XKCF-00446 | передача заднего хода | 1 | ||
8 | XKCF-00447 | Подшипник | 2 | ||
8 | XKCF-00447 | Подшипник | 4 | ||
9 | XKCF-00448 | Кольцо стопорное | 2 | ||
9 | XKCF-00921 | Кольцо стопорное | 4 |
