4-SPOOL HYD PIPING (TF-MAST,INTERNAL) погрузчика дизельного Hyundai 35DF-7

Код подсистемы:7290

Наименование:4-SPOOL HYD PIPING (TF-MAST,INTERNAL)

Версия:

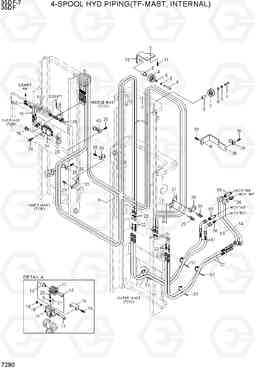

4-SPOOL HYD PIPING (TF-MAST,INTERNAL) 35DF-7

Поз.	Код	Наименование	Кол	Прим.
1	P910-064096	Шланг в сборе	4	TF380
1	P910-064101	Шланг в сборе	4	TF400
1	P910-064105	Шланг в сборе	4	TF420
1	P910-064111	Шланг в сборе	4	TF450
1	P910-064121	Шланг в сборе	4	TF500
1	P910-064133	Шланг в сборе	4	TF550
10	33HN-90311	кронштейн шкива	1
101	P933-064008	Шланг в сборе	1	S/SHIFT P/P
102	P933-064011	Шланг в сборе	1	S/SHIFT P/P
105	X850-525200	Колено 90, поворотный, ORFS	2	S/SHIFT P/P
11	S035-083526	Болт	2
12	33HD-90370	Шланг шкив	1
13	34FG-90351	контактный шланг шкив	2
14	33HA-90801	Кронштейн ва шкив	1
15	34FG-90270	Крышка	1
16	S035-081526	Болт	4
17	S017-101406	Болт с шестигранной головкой (под шестигранник)	1
18	S403-10200B	Плоская шайба	1
19	S275-10000B	Гайка самоблокирующаяся	1
20	S017-120506	Болт с шестигранной головкой (под шестигранник)	1
21	S471-800164	Палец	1
22	31FG-80210	Соединитель	4
23	31FG-80430-DA	Гайка	4
23	34FK-90401	блок ва	2
25	X710-100103	Крышка	4
26	S037-102526	Болт	4
29	S035-082516	Болт	4
3	33HN-80100	шкив в сборе шланг	1
33	33HN-90901	Кронштейн	1
35	34FG-90260	Зажим	4
36	S035-063526	Болт	10
37	33HN-90700	Кронштейн	1
38	33HN-90811	Кронштейн	1
39	S035-083026	Болт	2
4	34FG-90201	Шланг шкив	1
40	34FG-90460	Зажим	1
41	31FY-80910	Зажим	1
42	S520-100000	Зажим	1
5	31FV-90130	контактный шланг шкив	2
51	P933-064027	Шланг в сборе	2	ATTACH P/P
52	P913-064025	Шланг в сборе	2	ATTACH P/P
53	33HA-90500	Трубка	1	ATTACH P/P
54	33HA-90600	Трубка	1	ATTACH P/P
55	31FQ-10700	TEE	2	ATTACH P/P
56	31N5-30050	Соединитель	2	ATTACH P/P
57	S552-050203	Зажим	4	ATTACH P/P
6	33HN-90600	Вставка	2
8	S411-120006	Шайба пружинная	3
9	S017-120756	Болт с шестигранной головкой (под шестигранник)	2
