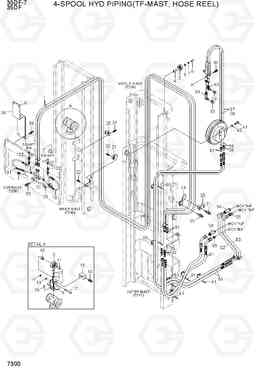

4-SPOOL HYD PIPING (TF-MAST,HOSE REEL) погрузчика дизельного Hyundai 35DF-7

Код подсистемы:7300

Наименование:4-SPOOL HYD PIPING (TF-MAST,HOSE REEL)

Версия:

4-SPOOL HYD PIPING (TF-MAST,HOSE REEL) 35DF-7

Поз.	Код	Наименование	Кол	Прим.
1	P910-064096	Шланг в сборе	2	TF380
1	P910-064101	Шланг в сборе	2	TF400
1	P910-064105	Шланг в сборе	2	TF420
1	P910-064111	Шланг в сборе	2	TF450
1	P910-064121	Шланг в сборе	2	TF500
1	P910-064133	Шланг в сборе	2	TF550
10	33HA-90701	Кронштейн ва шкив	1
101	P933-064009	Шланг в сборе	2	S/SHIFT P/P
102	X500-310002	Разъем	2	S/SHIFT P/P
11	34FG-90370	контактный шланг шкив	1
12	34FG-90330	Вставка	1
13	S017-120956	Болт с шестигранной головкой (под шестигранник)	1
14	S403-10200B	Плоская шайба	1
15	S275-10000B	Гайка самоблокирующаяся	1
16	33HA-90751	Крышка	1
17	S035-081526	Болт	4
18	S017-120506	Болт с шестигранной головкой (под шестигранник)	1
19	S471-800164	Палец	1
2	33HN-80100	шкив в сборе шланг	1
20	33HN-90901	Кронштейн	1
21	34FG-90260	Зажим	3
22	S035-063526	Болт	6
23	S035-082516	Болт	2
25	33HN-90700	Кронштейн	1
26	S035-082026	Болт	2
3	34FG-90201	Шланг шкив	1
31	31FG-80210	Соединитель	2
32	31FG-80430-DA	Гайка	2
33	33HA-90401	Трубка	1
34	X710-100103	Крышка	4
35	S037-102556	Болт	4
35	S037-103026	Болт	2
36	33FG-90311	Кронштейн	1
37	6600363600	катушка для шланга RH	1
38	6600363800	катушка для шланга RH	1
39	33FJ-80180	Колено 90, долго	1
4	31FV-90130	контактный шланг шкив	1
40	33FJ-80170	Колено 90	1
41	S017-120756	Болт с шестигранной головкой (под шестигранник)	1
42	S441-120006	Шайба	2
43	31FY-80900	Зажим	1
44	S520-100000	Зажим	1
5	33HN-90600	Вставка	1
51	P933-064027	Шланг в сборе	2	ATTACH P/P
52	33HA-90500	Трубка	1	ATTACH P/P
53	33HA-90600	Трубка	1	ATTACH P/P
54	31FQ-10070	Соединитель	2	ATTACH P/P
55	31N5-30050	Соединитель	2	ATTACH P/P
56	P910-064038	Шланг в сборе	2	ATT P/P, TF370
56	P910-064040	Шланг в сборе	2	ATT P/P, TF400
56	P910-064042	Шланг в сборе	2	ATT P/P, TF430
56	P910-064044	Шланг в сборе	2	ATT P/P, TF450
56	P910-064045	Шланг в сборе	2	ATT P/P, TF470
56	P910-064047	Шланг в сборе	2	ATT P/P, TF500
56	P910-064051	Шланг в сборе	2	ATT P/P, TF550
56	P910-064055	Шланг в сборе	2	ATT P/P, TF600
56	P910-064059	Шланг в сборе	2	ATT P/P, TF650
56	P910-064063	Шланг в сборе	2	ATT P/P, TF700
57	X500-310002	Разъем	2	ATTACH P/P
58	S611-012001	Кольцо уплотнительное (О-кольцо)	2	ATTACH P/P
59	S621-012001	Кольцо уплотнительное (О-кольцо)	2	ATTACH P/P
60	S552-102370	Зажим	3	ATTACH P/P
61	S552-050203	Зажим	2	ATTACH P/P
8	S411-120006	Шайба пружинная	2
9	S017-120806	Болт с шестигранной головкой (под шестигранник)	2
