Система охлаждения погрузчика дизельного Hyundai 35DS/40DS/45DS-7
Система охлаждения погрузчика дизельного Hyundai 35DS/40DS/45DS-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:COOLING SYSTEM
Версия:2010.10.31 REV.10K

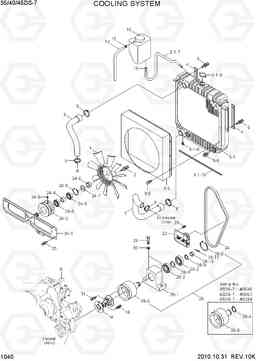

COOLING SYSTEM 35DS/40DS/45DS-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11FE-30010 | Вентилятор | 1 | ||
| 10 | 11M6-52330 | Бак | 1 | ||
| 12 | 12FA-50200 | Шланг | 1 | ||
| 13 | S520-015000 | Зажим | 2 | ||
| 14 | 11FV-30062 | UNIVERSAL JOINT | 1 |
35DS-7
|
|
| 14 | 11FV-30063 | UNIVERSAL JOINT | 1 |
35DS-7
|
|
| 14 | 11FV-30062 | UNIVERSAL JOINT | 1 |
40DS-7
|
|
| 14 | 11FV-30063 | UNIVERSAL JOINT | 1 |
40DS-7
|
|
| 14 | 11FV-30062 | UNIVERSAL JOINT | 1 |
45DS-7
|
|
| 14 | 11FV-30063 | UNIVERSAL JOINT | 1 |
45DS-7
|
|
| 16 | S035-082022 | Болт | 4 | ||
| 2 | S035-082522 | Болт | 4 | ||
| 22 | 11FV-30081 | шкив в сборе напряжение | 1 |
SB-I-2013-019.PDF
|
|
| 23 | S035-082522 | Болт | 2 | ||
| 24 | 11FV-30092 | Assy привода вентилятора | 1 | ||
| 24-1 | 11FV-30101 | Вал приводной вентилятора, в сборе | 1 | ||
| 24-2 | 11FV-30132 | шкив вентилятора | 1 | ||
| 24-3 | 11FV-30150 | Подшипник | 2 | ||
| 24-4 | 11FV-30161 | Вставка | 1 | ||
| 24-5 | S602-062004 | RETAINING RING | 1 | ||
| 24-6 | S206-241002 | Гайка | 1 | ||
| 24-7 | S403-241002 | Плоская шайба | 1 | ||
| 24-8 | S651-060008 | Масленка | 1 | ||
| 25 | S037-123522 | Болт | 4 | ||
| 26 | 11FV-30172 | Ремень вентилятора | 1 | ||
| 28 | 11FV-30501 | DRIVE PULLEY ASSY | 1 |
35DS/35DS-7
|
|
| 28 | 11FV-30502 | езды в сборе шкива | 1 |
35DS/35DS-7
|
|
| 28 | 11FV-30501 | DRIVE PULLEY ASSY | 1 |
40DS/40DS-7
|
|
| 28 | 11FV-30502 | езды в сборе шкива | 1 |
40DS/40DS-7
|
|
| 28 | 11FV-30501 | DRIVE PULLEY ASSY | 1 |
45DS/45DS-7
|
|
| 28 | 11FV-30502 | езды в сборе шкива | 1 |
45DS/45DS-7
|
|
| 28-1 | 41FV-03021 | Пластина | 1 | ||
| 28-10 | 22B124000-DA | Гайка низкая замок | 1 |
35DS/35DS-7
|
|
| 28-10 | 22B124000-DA | Гайка низкая замок | 1 |
40DS/40DS-7
|
|
| 28-10 | 22B124000-DA | Гайка низкая замок | 1 |
45DS/45DS-7
|
|
| 28-11 | S461-500452 | Палец | 1 |
35DS/35DS-7
|
|
| 28-11 | S461-500452 | Палец | 1 |
40DS/40DS-7
|
|
| 28-11 | S461-500452 | Палец | 1 |
45DS/45DS-7
|
|
| 28-2 | 11FV-30270 | Подшипник | 2 | ||
| 28-3 | 11FV-30280 | Вставка | 1 | ||
| 28-4 | S601-030004 | RETAINING RING | 1 |
35DS/35DS-7
|
|
| 28-4 | S601-030004 | RETAINING RING | 1 |
40DS/40DS-7
|
|
| 28-4 | S601-030004 | RETAINING RING | 1 |
45DS/45DS-7
|
|
| 28-5 | S602-072004 | Кольцо | 1 | ||
| 28-6 | 11FV-30073 | PULLEY-FAN DRIVE | 1 |
35DS/35DS-7
|
|
| 28-6 | 11FV-30074 | шкив привода вентилятора | 1 |
35DS/35DS-7
|
|
| 28-6 | 11FV-30073 | PULLEY-FAN DRIVE | 1 |
40DS/40DS-7
|
|
| 28-6 | 11FV-30074 | шкив привода вентилятора | 1 |
40DS/40DS-7
|
|
| 28-6 | 11FV-30073 | PULLEY-FAN DRIVE | 1 |
45DS/45DS-7
|
|
| 28-6 | 11FV-30074 | шкив привода вентилятора | 1 |
45DS/45DS-7
|
|
| 28-9 | S403-241006 | Плоская шайба | 1 |
35DS/35DS-7
|
|
| 28-9 | S403-241006 | Плоская шайба | 1 |
40DS/40DS-7
|
|
| 28-9 | S403-241006 | Плоская шайба | 1 |
45DS/45DS-7
|
|
| 29 | S017-100552 | Болт с шестигранной головкой (под шестигранник) | 2 |
ADD ILLUST
|
|
| 3 | 11FV-30011 | RADIATOR SUB ASSY | 1 | ||
| 3-1 | 11FV-30021 | Радиатор в сборе | 1 | ||
| 3-1-10 | 45502100 | Упаковка | 1 | ||
| 3-1-6 | 45700090 | DRAIN COCK | 1 | ||
| 3-1-7 | 96300700 | шланг перелива | 1 | ||
| 3-1-8 | 22101810 | Крышка радиатора | 1 | ||
| 3-2 | 11FV-30031 | Кожух | 1 | ||
| 3-3 | 91306160 | Болт в сборе | 6 | ||
| 3-4 | F13310360 | NIPPLE | 2 | ||
| 30 | S411-100002 | Шайба пружинная | 2 |
ADD ILLUST
|
|
| 31 | S035-081522 | Болт | 4 | ||
| 4 | F14230090 | Резиновая прокладка | 2 | ||
| 5 | S037-103022 | Болт | 4 | ||
| 6 | 11FV-30041 | HOSE-UPPER | 1 | ||
| 7 | 11FV-30051 | HOSE-LOWER | 1 | ||
| 8 | S572-630006 | Зажим | 2 | ||
| 9 | S572-530006 | Зажим | 2 |
