Гидроразводка (гидросистема) погрузчика дизельного Hyundai 35DS/40DS/45DS-7
Гидроразводка (гидросистема) погрузчика дизельного Hyundai 35DS/40DS/45DS-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:MAIN HYDRAULIC PIPING
Версия:2010. 6.30 REV.10F

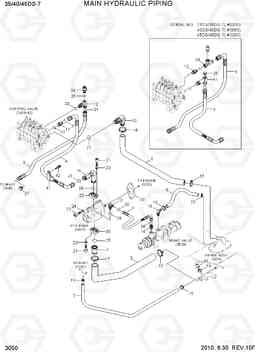

MAIN HYDRAULIC PIPING 35DS/40DS/45DS-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FV-20030 | Колено 90 | 1 |
3.5TON
|
|
| 10 | 31FV-25061 | Колено 90, поворотный | 1 |
3.5TON
|
|
| 10 | 31FV-20030 | Колено 90 | 1 |
4.0TON
|
|
| 10 | 31FV-25061 | Колено 90, поворотный | 1 |
4.0TON
|
|
| 10 | 31FV-20030 | Колено 90 | 1 |
4.5TON
|
|
| 10 | 31FV-25061 | Колено 90, поворотный | 1 |
4.5TON
|
|
| 100 | S552-050203 | Зажим | 5 |
35DS
|
|
| 100 | S552-050203 | Зажим | 5 |
40DS
|
|
| 100 | S552-050203 | Зажим | 5 |
45DS
|
|
| 11 | 31FV-20051 | Тройник ж / тестового порта | 1 |
3.5TON
|
|
| 11 | X500-310004 | Разъем | 1 |
3.5TON
|
|
| 11 | 31LF-30120 | Соединитель | 1 |
3.5TON
|
|
| 11 | 31FV-25070 | Колено 90 | 1 |
3.5TON
|
|
| 11 | 31FV-20051 | Тройник ж / тестового порта | 1 |
4.0TON
|
|
| 11 | 31LF-30120 | Соединитель | 1 |
4.0TON
|
|
| 11 | 31FV-25070 | Колено 90 | 1 |
4.0TON
|
|
| 11 | 31FV-20051 | Тройник ж / тестового порта | 1 |
4.5TON
|
|
| 11 | X500-310004 | Разъем | 1 |
4.5TON
|
|
| 11 | 31LF-30120 | Соединитель | 1 |
4.5TON
|
|
| 11 | 31FV-25070 | Колено 90 | 1 |
4.5TON
|
|
| 12 | 31FV-20040 | Соединитель | 1 |
3.5TON
|
|
| 12 | 31FV-20230 | Колено 90, ж / тест PT | 1 |
3.5TON
|
|
| 12 | X500-310004 | Разъем | 1 |
3.5TON
|
|
| 12 | 31FV-20040 | Соединитель | 1 |
4.0TON
|
|
| 12 | 31FV-20230 | Колено 90, ж / тест PT | 1 |
4.0TON
|
|
| 12 | X500-310004 | Разъем | 1 |
4.0TON
|
|
| 12 | 31FV-20040 | Соединитель | 1 |
4.5TON
|
|
| 12 | 31FV-20230 | Колено 90, ж / тест PT | 1 |
4.5TON
|
|
| 12 | X500-310004 | Разъем | 1 |
4.5TON
|
|
| 13 | 31FV-20130 | Колено 90 | 1 | ||
| 14 | X500-220007 | Разъем | 1 | ||
| 15 | 31FF-01360 | Колено 90 | 1 | ||
| 16 | 31FV-20210 | локоть ва | 1 | ||
| 17 | S572-570006 | Зажим | 2 | ||
| 18 | S572-460006 | Зажим | 2 | ||
| 19 | S520-027000 | Зажим | 4 |
3.5TON
|
|
| 19 | S520-027000 | Зажим | 5 |
3.5TON
|
|
| 19 | S520-027000 | Зажим | 4 |
3.5TON
|
|
| 19 | S572-270006 | Зажим | 4 |
3.5TON
|
|
| 19 | S520-027000 | Зажим | 5 |
4.0TON
|
|
| 19 | S520-027000 | Зажим | 4 |
4.0TON
|
|
| 19 | S572-270006 | Зажим | 4 |
4.0TON
|
|
| 19 | S520-027000 | Зажим | 4 |
4.5TON
|
|
| 19 | S520-027000 | Зажим | 5 |
4.5TON
|
|
| 19 | S520-027000 | Зажим | 4 |
4.5TON
|
|
| 19 | S520-027000 | Зажим | 4 |
4.5TON
|
|
| 19 | S572-270006 | Зажим | 4 |
4.5TON
|
|
| 2 | 31FV-20200 | Соединитель | 1 |
3.5TON
|
|
| 2 | 31FV-20201 | Соединитель | 1 |
3.5TON
|
|
| 2 | 31FV-20200 | Соединитель | 1 |
4.0TON
|
|
| 2 | 31FV-20201 | Соединитель | 1 |
4.0TON
|
|
| 2 | 31FV-20200 | Соединитель | 1 |
4.5TON
|
|
| 2 | 31FV-20201 | Соединитель | 1 |
4.5TON
|
|
| 20 | 905851300 | Прокладка | 1 | ||
| 21 | S109-100302 | Болт с шестигранной головкой (под шестигранник) | 8 |
3.5TON
|
|
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
3.5TON
|
|
| 21 | S109-100302 | Болт с шестигранной головкой (под шестигранник) | 8 |
4.0TON
|
|
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
4.0TON
|
|
| 21 | S109-100302 | Болт с шестигранной головкой (под шестигранник) | 8 |
4.5TON
|
|
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
4.5TON
|
|
| 22 | S018-140302 | Болт с шестигранной головкой (под шестигранник) | 2 |
3.5TON
|
|
| 22 | S018-140306 | Болт с шестигранной головкой (под шестигранник) | 2 |
3.5TON
|
|
| 22 | S018-140302 | Болт с шестигранной головкой (под шестигранник) | 2 |
4.0TON
|
|
| 22 | S018-140306 | Болт с шестигранной головкой (под шестигранник) | 2 |
4.0TON
|
|
| 22 | S018-140302 | Болт с шестигранной головкой (под шестигранник) | 2 |
4.5TON
|
|
| 22 | S018-140306 | Болт с шестигранной головкой (под шестигранник) | 2 |
4.5TON
|
|
| 23 | S411-100002 | Шайба пружинная | 8 |
3.5TON
|
|
| 23 | S411-100006 | Шайба пружинная | 8 |
3.5TON
|
|
| 23 | S411-100002 | Шайба пружинная | 8 |
4.0TON
|
|
| 23 | S411-100006 | Шайба пружинная | 8 |
4.0TON
|
|
| 23 | S411-100002 | Шайба пружинная | 8 |
4.5TON
|
|
| 23 | S411-100006 | Шайба пружинная | 8 |
4.5TON
|
|
| 24 | S411-140002 | Шайба пружинная | 2 |
3.5TON
|
|
| 24 | S411-140006 | Шайба пружинная | 2 |
3.5TON
|
|
| 24 | S411-140002 | Шайба пружинная | 2 |
4.0TON
|
|
| 24 | S411-140006 | Шайба пружинная | 2 |
4.0TON
|
|
| 24 | S411-140002 | Шайба пружинная | 2 |
4.5TON
|
|
| 24 | S411-140006 | Шайба пружинная | 2 |
4.5TON
|
|
| 25 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 27 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
3.5TON
|
|
| 28 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
3.5TON
|
|
| 28 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.0TON
|
|
| 28 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.0TON
|
|
| 28 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.5TON
|
|
| 28 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.5TON
|
|
| 29 | S631-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
3.5TON
|
|
| 29 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
3.5TON
|
|
| 29 | S631-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.0TON
|
|
| 29 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.0TON
|
|
| 29 | S631-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.5TON
|
|
| 29 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
4.5TON
|
|
| 3 | 31FV-20061 | всасывающий шланг | 1 | ||
| 30 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 31 | S621-018001 | О кольцо | 5 | ||
| 32 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 33 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 34 | 31EK-11130 | COUPLING-SCREW | 1 |
3.5TON
|
|
| 34 | 31FV-25041 | Соединитель | 1 |
3.5TON
|
|
| 34 | 31EK-11130 | COUPLING-SCREW | 1 |
4.0TON
|
|
| 34 | 31FV-25041 | Соединитель | 1 |
4.0TON
|
|
| 34 | 31EK-11130 | COUPLING-SCREW | 1 |
4.5TON
|
|
| 34 | 31FV-25041 | Соединитель | 1 |
4.5TON
|
|
| 35 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
3.5TON
|
|
| 35 | X500-310005 | Разъем | 1 |
3.5TON
|
|
| 35 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
4.0TON
|
|
| 35 | X500-310005 | Разъем | 1 |
4.0TON
|
|
| 35 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 |
4.5TON
|
|
| 35 | X500-310005 | Разъем | 1 |
4.5TON
|
|
| 36 | P392-180000 | Шайба медная | 1 | ||
| 37 | X700-100104 | Заглушка | 1 |
3.5TON
|
|
| 37 | X700-100105 | Заглушка | 1 |
3.5TON
|
|
| 37 | X700-100104 | Заглушка | 1 |
4.0TON
|
|
| 37 | X700-100105 | Заглушка | 1 |
4.0TON
|
|
| 37 | X700-100104 | Заглушка | 1 |
4.5TON
|
|
| 37 | X700-100105 | Заглушка | 1 |
4.5TON
|
|
| 38 | 31N6-66060 | Тест тройник | 1 |
3.5TON
|
|
| 38 | 31F6-05000 | FLOW REGULATOR | 1 |
3.5TON
|
|
| 38 | 31N6-66060 | Тест тройник | 1 |
4.0TON
|
|
| 38 | 31F6-05000 | FLOW REGULATOR | 1 |
4.0TON
|
|
| 38 | 31N6-66060 | Тест тройник | 1 |
4.5TON
|
|
| 38 | 31F6-05000 | FLOW REGULATOR | 1 |
4.5TON
|
|
| 39 | P220-110102 | Заглушка | 1 |
3.5TON
|
|
| 39 | 31FV-25030 | Колено 90 | 1 |
3.5TON
|
|
| 39 | P220-110102 | Заглушка | 1 |
4.0TON
|
|
| 39 | 31FV-25030 | Колено 90 | 1 |
4.0TON
|
|
| 39 | P220-110102 | Заглушка | 1 |
4.5TON
|
|
| 39 | 31FV-25030 | Колено 90 | 1 |
4.5TON
|
|
| 4 | P930-124031 | Шланг в сборе | 1 |
3.5TON
|
|
| 4 | 31FV-20240 | HOSE ASSY 90X90D | 1 |
3.5TON
|
|
| 4 | 31FV-20241 | HOSE ASSY 90X90D | 1 |
3.5TON
|
|
| 4 | 31FV-25090 | Шланг в сборе | 1 |
3.5TON
|
|
| 4 | P930-124031 | Шланг в сборе | 1 |
4.0TON
|
|
| 4 | 31FV-20240 | HOSE ASSY 90X90D | 1 |
4.0TON
|
|
| 4 | 31FV-25090 | Шланг в сборе | 1 |
4.0TON
|
|
| 4 | P930-124031 | Шланг в сборе | 1 |
4.5TON
|
|
| 4 | 31FV-20240 | HOSE ASSY 90X90D | 1 |
4.5TON
|
|
| 4 | 31FV-25090 | Шланг в сборе | 1 |
4.5TON
|
|
| 40 | 11F1-5032 | Крышка резиновая | 1 |
3.5TON
|
|
| 40 | 31L7-10210 | модули зажим для труб | 1 |
3.5TON
|
|
| 40 | 11F1-5032 | Крышка резиновая | 1 |
4.0TON
|
|
| 40 | 31L7-10210 | модули зажим для труб | 1 |
4.0TON
|
|
| 40 | 11F1-5032 | Крышка резиновая | 1 |
4.5TON
|
|
| 40 | 31L7-10210 | модули зажим для труб | 1 |
4.5TON
|
|
| 41 | 31L7-10210 | модули зажим для труб | 1 |
3.5TON
|
|
| 41 | S035-081526 | Болт | 1 |
3.5TON
|
|
| 41 | 31L7-10210 | модули зажим для труб | 1 |
4.0TON
|
|
| 41 | S035-081526 | Болт | 1 |
4.0TON
|
|
| 41 | 31L7-10210 | модули зажим для труб | 1 |
4.5TON
|
|
| 41 | S035-081526 | Болт | 1 |
4.5TON
|
|
| 42 | S035-081526 | Болт | 1 |
3.5TON
|
|
| 42 | 31LF-30080 | Колено 90 | 1 |
3.5TON
|
|
| 42 | S035-081526 | Болт | 1 |
4.0TON
|
|
| 42 | 31LF-30080 | Колено 90 | 1 |
4.0TON
|
|
| 42 | S035-081526 | Болт | 1 |
4.5TON
|
|
| 42 | 31LF-30080 | Колено 90 | 1 |
4.5TON
|
|
| 43 | P930-124025 | Шланг в сборе | 1 |
35DS
|
|
| 43 | P930-124025 | Шланг в сборе | 1 |
40DS
|
|
| 43 | P930-124025 | Шланг в сборе | 1 |
45DS
|
|
| 44 | S411-080006 | Шайба пружинная | 2 |
35DS
|
|
| 44 | S411-080006 | Шайба пружинная | 2 |
40DS
|
|
| 44 | S411-080006 | Шайба пружинная | 2 |
45DS
|
|
| 45 | 31HP-03000 | Приоритет об / об | 1 |
35DS
|
|
| 45 | 31HP-03000 | Приоритет об / об | 1 |
40DS
|
|
| 45 | 31HP-03000 | Приоритет об / об | 1 |
45DS
|
|
| 46 | S015-080656 | Болт с шестигранной головкой (под шестигранник) | 2 |
35DS
|
|
| 46 | S015-080656 | Болт с шестигранной головкой (под шестигранник) | 2 |
40DS
|
|
| 46 | S015-080656 | Болт с шестигранной головкой (под шестигранник) | 2 |
45DS
|
|
| 5 | 31FV-20192 | Шланг в сборе | 1 |
3.5TON
|
|
| 5 | 31FV-20193 | Шланг в сборе | 1 |
3.5TON
|
|
| 5 | P913-124028 | Шланг в сборе | 1 |
3.5TON
|
|
| 5 | P923-124018 | Шланг в сборе | 1 |
3.5TON
|
|
| 5 | 31FV-20192 | Шланг в сборе | 1 |
4.0TON
|
|
| 5 | 31FV-20193 | Шланг в сборе | 1 |
4.0TON
|
|
| 5 | P913-124028 | Шланг в сборе | 1 |
4.0TON
|
|
| 5 | P923-124018 | Шланг в сборе | 1 |
4.0TON
|
|
| 5 | 31FV-20192 | Шланг в сборе | 1 |
4.5TON
|
|
| 5 | 31FV-20193 | Шланг в сборе | 1 |
4.5TON
|
|
| 5 | P913-124028 | Шланг в сборе | 1 |
4.5TON
|
|
| 5 | P923-124018 | Шланг в сборе | 1 |
4.5TON
|
|
| 6 | 31FV-20071 | Шланг | 1 |
3.5TON
|
|
| 6 | 31FV-25080 | Шланг | 1 |
3.5TON
|
|
| 6 | 31FV-20071 | Шланг | 1 |
40.TON
|
|
| 6 | 31FV-25080 | Шланг | 1 |
4.0TON
|
|
| 6 | 31FV-20071 | Шланг | 1 |
4.5TON
|
|
| 6 | 31FV-25080 | Шланг | 1 |
4.5TON
|
|
| 7 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
35DS
|
|
| 7 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
40DS
|
|
| 7 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
45DS
|
|
| 8 | P930-084010 | Шланг в сборе | 1 | ||
| 9 | 31FF-81590 | Шланг резиновый (350L) | 2 |
