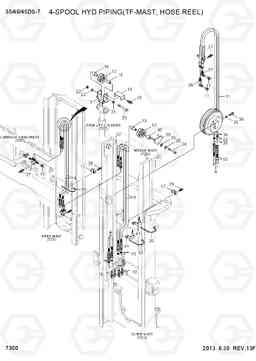

4-SPOOL HYD PIPING 1(TF-MAST, H/REEL) погрузчика дизельного Hyundai 35DS/40DS/45DS-7

Код подсистемы:7300

Наименование:4-SPOOL HYD PIPING 1(TF-MAST, H/REEL)

Версия:2013. 6.30 REV.13F

4-SPOOL HYD PIPING 1(TF-MAST, H/REEL) 35DS/40DS/45DS-7

Поз.	Код	Наименование	Кол	Прим.
10	31FG-80430	Гайка	4
11	X710-100103	Крышка	2
12	34FG-90201	Шланг шкив	2
13	31FV-90130	контактный шланг шкив	1
14	34FG-90250	контактный шланг шкив	2	35DS
14	34FG-90310	контактный шланг шкив	1	35DS
14	34FG-90250	контактный шланг шкив	2	40DS
14	34FG-90310	контактный шланг шкив	1	40DS
14	34FG-90250	контактный шланг шкив	2	45DS
14	34FG-90310	контактный шланг шкив	1	45DS
15	34FG-90290	Вставка	1	35DS
15	34FG-90330	Вставка	1	35DS
15	34FG-90290	Вставка	1	40DS
15	34FG-90330	Вставка	1	40DS
15	34FG-90290	Вставка	1	45DS
15	34FG-90330	Вставка	1	45DS
16	34FG-90270	Крышка	1	35DS
16	33HA-90751	Крышка	1	35DS
16	34FG-90270	Крышка	1	40DS
16	33HA-90751	Крышка	1	40DS
16	34FG-90270	Крышка	1	45DS
16	33HA-90751	Крышка	1	45DS
17	34FG-90260	Зажим	2	35DS
17	33HN-90240	Зажим	2	35DS
17	34FG-90260	Зажим	2	40DS
17	33HN-90240	Зажим	2	40DS
17	34FG-90260	Зажим	2	45DS
17	33HN-90240	Зажим	2	45DS
18	31FG-80210	Соединитель	2
20	S017-101356	Болт с шестигранной головкой (под шестигранник)	1	35DS
20	S017-101006	Болт с шестигранной головкой (под шестигранник)	1	35DS
20	S017-101356	Болт с шестигранной головкой (под шестигранник)	1	40DS
20	S017-101006	Болт с шестигранной головкой (под шестигранник)	1	40DS
20	S017-101356	Болт с шестигранной головкой (под шестигранник)	1	45DS
20	S017-101006	Болт с шестигранной головкой (под шестигранник)	1	45DS
21	S411-100006	Шайба пружинная	1
22	S275-100006	Гайка самоблокирующаяся	1
23	S403-10200B	Плоская шайба	1
24	S017-120606	Болт с шестигранной головкой (под шестигранник)	1	35DS
24	S017-120856	Болт с шестигранной головкой (под шестигранник)	1	35DS
24	S017-120606	Болт с шестигранной головкой (под шестигранник)	1	40DS
24	S017-120856	Болт с шестигранной головкой (под шестигранник)	1	40DS
24	S017-120606	Болт с шестигранной головкой (под шестигранник)	1	45DS
24	S017-120856	Болт с шестигранной головкой (под шестигранник)	1	45DS
25	S411-120006	Шайба пружинная	3
26	S441-120006	Шайба	3
27	S037-102526	Болт	6
28	S035-063526	Болт	4
29	S035-081526	Болт	4
3	P910-064052	Шланг в сборе	2	TF370,35DS-7
3	X970-064052	Шланг в сборе	2	TF370,35DS-7
3	P910-064052	Шланг в сборе	2	TF370,40DS-7
3	X970-064052	Шланг в сборе	2	TF370,40DS-7
3	P910-064052	Шланг в сборе	2	TF370,45DS-7
3	X970-064052	Шланг в сборе	2	TF370,45DS-7
3	P910-064055	Шланг в сборе	2	TF400,35DS-7
3	X970-064055	Шланг в сборе	2	TF400,35DS-7
3	P910-064055	Шланг в сборе	2	TF400,40DS-7
3	X970-064055	Шланг в сборе	2	TF400,40DS-7
3	P910-064055	Шланг в сборе	2	TF400,45DS-7
3	X970-064055	Шланг в сборе	2	TF400,45DS-7
3	P910-064059	Шланг в сборе	2	TF430,35DS-7
3	X970-064059	Шланг в сборе	2	TF430,35DS-7
3	P910-064059	Шланг в сборе	2	TF430,40DS-7
3	X970-064059	Шланг в сборе	2	TF430,40DS-7
3	P910-064059	Шланг в сборе	2	TF430,45DS-7
3	X970-064059	Шланг в сборе	2	TF430,45DS-7
3	P910-064062	Шланг в сборе	2	TF450,35DS-7
3	X970-064062	Шланг в сборе	2	TF450,35DS-7
3	P910-064062	Шланг в сборе	2	TF450,40DS-7
3	X970-064062	Шланг в сборе	2	TF450,40DS-7
3	P910-064062	Шланг в сборе	2	TF450,45DS-7
3	X970-064062	Шланг в сборе	2	TF450,45DS-7
3	P910-064065	Шланг в сборе	2	TF470,35DS-7
3	X970-064065	Шланг в сборе	2	TF470,35DS-7
3	P910-064065	Шланг в сборе	2	TF470,40DS-7
3	X970-064065	Шланг в сборе	2	TF470,40DS-7
3	P910-064065	Шланг в сборе	2	TF470,45DS-7
3	X970-064065	Шланг в сборе	2	TF470,45DS-7
3	P910-064069	Шланг в сборе	2	TF500,35DS-7
3	X970-064069	Шланг в сборе	2	TF500,35DS-7
3	P910-064069	Шланг в сборе	2	TF500,40DS-7
3	X970-064069	Шланг в сборе	2	TF500,40DS-7
3	P910-064069	Шланг в сборе	2	TF500,45DS-7
3	X970-064069	Шланг в сборе	2	TF500,45DS-7
3	P910-064076	Шланг в сборе	2	TF550,35DS-7
3	X970-064076	Шланг в сборе	2	TF550,35DS-7
3	P910-064076	Шланг в сборе	2	TF550,40DS-7
3	X970-064076	Шланг в сборе	2	TF550,40DS-7
3	P910-064076	Шланг в сборе	2	TF550,45DS-7
3	X970-064076	Шланг в сборе	2	TF550,45DS-7
3	P910-064083	Шланг в сборе	2	TF600,35DS-7
3	X970-064083	Шланг в сборе	2	TF600,35DS-7
3	P910-064083	Шланг в сборе	2	TF600,40DS-7
3	X970-064083	Шланг в сборе	2	TF600,40DS-7
3	P910-064083	Шланг в сборе	2	TF600,45DS-7
3	X970-064083	Шланг в сборе	2	TF600,45DS-7
3	P910-064090	Шланг в сборе	2	TF650,35DS-7
3	X970-064090	Шланг в сборе	2	TF650,35DS-7
3	P910-064090	Шланг в сборе	2	TF650,40DS-7
3	X970-064090	Шланг в сборе	2	TF650,40DS-7
3	P910-064090	Шланг в сборе	2	TF650,45DS-7
3	X970-064090	Шланг в сборе	2	TF650,45DS-7
30	S552-050203	Зажим	6
31	6600363900	катушка для шланга LH	1
32	P910-064014	Шланг в сборе	2	TF370,35DS-7
32	X970-064014	HOSE ASSY ORFS, THD (0x0)	2	TF370,35DS-7
32	P910-064014	Шланг в сборе	2	TF370,40DS-7
32	X970-064014	HOSE ASSY ORFS, THD (0x0)	2	TF370,40DS-7
32	P910-064014	Шланг в сборе	2	TF370,45DS-7
32	X970-064014	HOSE ASSY ORFS, THD (0x0)	2	TF370,45DS-7
32	P910-064016	Шланг в сборе	2	TF400,35DS-7
32	X970-064016	HOSE ASSY ORFS, THD (0x0)	2	TF400,35DS-7
32	P910-064016	Шланг в сборе	2	TF400,40DS-7
32	X970-064016	HOSE ASSY ORFS, THD (0x0)	2	TF400,40DS-7
32	P910-064016	Шланг в сборе	2	TF400,45DS-7
32	X970-064016	HOSE ASSY ORFS, THD (0x0)	2	TF400,45DS-7
32	P910-064018	Шланг в сборе	2	TF430,35DS-7
32	X970-064018	HOSE ASSY ORFS, THD (0x0)	2	TF430,35DS-7
32	P910-064018	Шланг в сборе	2	TF430,40DS-7
32	X970-064018	HOSE ASSY ORFS, THD (0x0)	2	TF430,40DS-7
32	P910-064018	Шланг в сборе	2	TF430,45DS-7
32	X970-064018	HOSE ASSY ORFS, THD (0x0)	2	TF430,45DS-7
32	P910-064019	Шланг в сборе	2	TF450,35DS-7
32	X970-064019	HOSE ASSY ORFS, THD (0x0)	2	TF450,35DS-7
32	P910-064019	Шланг в сборе	2	TF450,40DS-7
32	X970-064019	HOSE ASSY ORFS, THD (0x0)	2	TF450,40DS-7
32	P910-064019	Шланг в сборе	2	TF450,45DS-7
32	X970-064019	HOSE ASSY ORFS, THD (0x0)	2	TF450,45DS-7
32	P910-064021	Шланг в сборе	2	TF470,35DS-7
32	X970-064021	HOSE ASSY ORFS, THD (0x0)	2	TF470,35DS-7
32	P910-064021	Шланг в сборе	2	TF470,40DS-7
32	X970-064021	HOSE ASSY ORFS, THD (0x0)	2	TF470,40DS-7
32	P910-064021	Шланг в сборе	2	TF470,45DS-7
32	X970-064021	HOSE ASSY ORFS, THD (0x0)	2	TF470,45DS-7
32	P910-064023	Шланг в сборе	2	TF500,35DS-7
32	X970-064023	HOSE ASSY ORFS, THD (0x0)	2	TF500,35DS-7
32	P910-064023	Шланг в сборе	2	TF500,40DS-7
32	X970-064023	HOSE ASSY ORFS, THD (0x0)	2	TF500,40DS-7
32	P910-064023	Шланг в сборе	2	TF500,45DS-7
32	X970-064023	HOSE ASSY ORFS, THD (0x0)	2	TF500,45DS-7
32	P910-064027	Шланг в сборе	2	TF550,35DS-7
32	X970-064027	HOSE ASSY ORFS, THD (0x0)	2	TF550,35DS-7
32	P910-064027	Шланг в сборе	2	TF550,40DS-7
32	X970-064027	HOSE ASSY ORFS, THD (0x0)	2	TF550,40DS-7
32	P910-064027	Шланг в сборе	2	TF550,45DS-7
32	X970-064027	HOSE ASSY ORFS, THD (0x0)	2	TF550,45DS-7
32	P910-064030	Шланг в сборе	2	TF600,35DS-7
32	X970-064030	HOSE ASSY ORFS, THD (0x0)	2	TF600,35DS-7
32	P910-064030	Шланг в сборе	2	TF600,40DS-7
32	X970-064030	HOSE ASSY ORFS, THD (0x0)	2	TF600,40DS-7
32	P910-064030	Шланг в сборе	2	TF600,45DS-7
32	X970-064030	HOSE ASSY ORFS, THD (0x0)	2	TF600,45DS-7
32	P910-064033	Шланг в сборе	2	TF650,35DS-7
32	X970-064033	HOSE ASSY ORFS, THD (0x0)	2	TF650,35DS-7
32	P910-064033	Шланг в сборе	2	TF650,40DS-7
32	X970-064033	HOSE ASSY ORFS, THD (0x0)	2	TF650,40DS-7
32	P910-064033	Шланг в сборе	2	TF650,45DS-7
32	X970-064033	HOSE ASSY ORFS, THD (0x0)	2	TF650,45DS-7
33	X500-310002	Разъем	2
34	S611-012001	Кольцо уплотнительное (О-кольцо)	2
35	S621-012001	Кольцо уплотнительное (О-кольцо)	2
36	S017-120802	Болт с шестигранной головкой (под шестигранник)	2
37	33FJ-80170	Колено 90	1
38	33FJ-80180	Колено 90, долго	1
39	31FV-90010	GUARD WA-HOSE	1	35DS
39	31FV-90010	GUARD WA-HOSE	1	40DS
39	31FV-90010	GUARD WA-HOSE	1	45DS
4	P910-064045	Шланг в сборе	2	TF370,35DS-7
4	X970-064044	Шланг в сборе	2	TF370,35DS-7
4	P910-064045	Шланг в сборе	2	TF370,40DS-7
4	X970-064044	Шланг в сборе	2	TF370,40DS-7
4	P910-064045	Шланг в сборе	2	TF370,45DS-7
4	X970-064044	Шланг в сборе	2	TF370,45DS-7
4	P910-064046	Шланг в сборе	2	TF400,35DS-7
4	X970-064045	Шланг в сборе	2	TF400,35DS-7
4	P910-064046	Шланг в сборе	2	TF400,40DS-7
4	X970-064045	Шланг в сборе	2	TF400,40DS-7
4	P910-064046	Шланг в сборе	2	TF400,45DS-7
4	X970-064045	Шланг в сборе	2	TF400,45DS-7
4	P910-064047	Шланг в сборе	2	TF430,35DS-7
4	X970-064047	Шланг в сборе	2	TF430,35DS-7
4	P910-064047	Шланг в сборе	2	TF430,40DS-7
4	X970-064047	Шланг в сборе	2	TF430,40DS-7
4	P910-064047	Шланг в сборе	2	TF430,45DS-7
4	X970-064047	Шланг в сборе	2	TF430,45DS-7
4	P910-064048	Шланг в сборе	2	TF450,35DS-7
4	X970-064048	Шланг в сборе	2	TF450,35DS-7
4	P910-064048	Шланг в сборе	2	TF450,40DS-7
4	X970-064048	Шланг в сборе	2	TF450,40DS-7
4	P910-064048	Шланг в сборе	2	TF450,45DS-7
4	X970-064048	Шланг в сборе	2	TF450,45DS-7
4	P910-064049	Шланг в сборе	2	TF470,35DS-7
4	X970-064050	Шланг в сборе	2	TF470,35DS-7
4	P910-064049	Шланг в сборе	2	TF470,40DS-7
4	X970-064050	Шланг в сборе	2	TF470,40DS-7
4	P910-064049	Шланг в сборе	2	TF470,45DS-7
4	X970-064050	Шланг в сборе	2	TF470,45DS-7
4	P910-064050	Шланг в сборе	2	TF500,35DS-7
4	X970-064052	Шланг в сборе	2	TF500,35DS-7
4	P910-064050	Шланг в сборе	2	TF500,40DS-7
4	X970-064052	Шланг в сборе	2	TF500,40DS-7
4	P910-064050	Шланг в сборе	2	TF500,45DS-7
4	X970-064052	Шланг в сборе	2	TF500,45DS-7
4	P910-064052	Шланг в сборе	2	TF550,35DS-7
4	X970-064056	Шланг в сборе	2	TF550,35DS-7
4	P910-064052	Шланг в сборе	2	TF550,40DS-7
4	X970-064056	Шланг в сборе	2	TF550,40DS-7
4	P910-064052	Шланг в сборе	2	TF550,45DS-7
4	X970-064056	Шланг в сборе	2	TF550,45DS-7
4	P910-064053	Шланг в сборе	2	TF600,35DS-7
4	X970-064059	Шланг в сборе	2	TF600,35DS-7
4	P910-064053	Шланг в сборе	2	TF600,40DS-7
4	X970-064059	Шланг в сборе	2	TF600,40DS-7
4	P910-064053	Шланг в сборе	2	TF600,45DS-7
4	X970-064059	Шланг в сборе	2	TF600,45DS-7
4	P910-064062	Шланг в сборе	2	TF650,35DS-7
4	X970-064062	Шланг в сборе	2	TF650,35DS-7
4	P910-064062	Шланг в сборе	2	TF650,40DS-7
4	X970-064062	Шланг в сборе	2	TF650,40DS-7
4	P910-064062	Шланг в сборе	2	TF650,45DS-7
4	X970-064062	Шланг в сборе	2	TF650,45DS-7
40	31FV-90050	Вставка	1	35DS
40	31FV-90050	Вставка	1	40DS
40	31FV-90050	Вставка	1	45DS
41	31FY-80910	Зажим	2	35DS
41	31FY-80910	Зажим	2	40DS
41	31FY-80910	Зажим	2	45DS
7	33FV-90020	Кронштейн ва шкив	2	35DS
7	33HA-90701	Кронштейн ва шкив	1	35DS
7	33FV-90020	Кронштейн ва шкив	2	40DS
7	33HA-90701	Кронштейн ва шкив	1	40DS
7	33FV-90020	Кронштейн ва шкив	2	45DS
7	33HA-90701	Кронштейн ва шкив	1	45DS
8	33FV-90030	Кронштейн ва шланг	1
9	33HD-90351	Кронштейн ва шланг	1	35DS
9	33HD-90351	Кронштейн ва шланг	1	40DS
9	33HD-90351	Кронштейн ва шланг	1	45DS
