5-SPOOL PIPING (TS-MAST,H/REEL) погрузчика дизельного Hyundai 35DS/40DS/45DS-7
5-SPOOL PIPING (TS-MAST,H/REEL) погрузчика дизельного Hyundai 35DS/40DS/45DS-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7500
Наименование:5-SPOOL PIPING (TS-MAST,H/REEL)
Версия:2014. 4.30 REV.14D

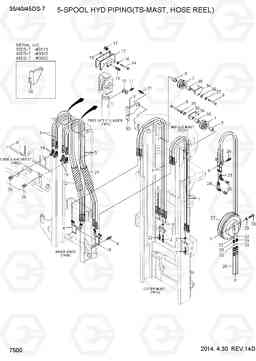

5-SPOOL PIPING (TS-MAST,H/REEL) 35DS/40DS/45DS-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X970-064042 | Шланг в сборе | 4 |
TS370
|
|
| 1 | X970-064046 | Шланг в сборе | 4 |
TS400
|
|
| 1 | X970-064050 | Шланг в сборе | 4 |
TS430
|
|
| 1 | X970-064052 | Шланг в сборе | 4 |
TS450
|
|
| 1 | X970-064055 | Шланг в сборе | 4 |
TS470
|
|
| 1 | X970-064059 | Шланг в сборе | 4 |
TS500
|
|
| 1 | X970-064066 | Шланг в сборе | 4 |
TS550
|
|
| 1 | X970-064073 | Шланг в сборе | 4 |
TS600
|
|
| 1 | X970-064080 | Шланг в сборе | 4 |
TS650
|
|
| 10 | 33HN-90240 | Зажим | 2 | ||
| 11 | S035-063526 | Болт | 4 | ||
| 12 | 3DFV-93101 | Кронштейн | 2 | ||
| 13 | S035-081526 | Болт | 8 | ||
| 14 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 15 | S403-06200B | Плоская шайба | 10 | ||
| 16 | S411-060006 | Шайба пружинная | 10 | ||
| 17 | 38FY-90301 | Шланг шкив | 10 | ||
| 18 | 31HN-90500 | Штуцер 90 orfs | 4 | ||
| 19 | 3DFV-91200 | Трубка | 1 | ||
| 2 | 31FG-80200 | Разъем долго | 4 | ||
| 20 | X710-100103 | Крышка | 6 | ||
| 20 | X710-100103 | Крышка | 6 | ||
| 20 | X710-100103 | Крышка | 6 | ||
| 21 | P753-120002 | PROTECTOR COVER-HOSE | 2 | ||
| 22 | 31FG-80210 | Соединитель | 2 | ||
| 23 | 33FJ-80170 | Колено 90 | 1 | ||
| 24 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 25 | S411-120006 | Шайба пружинная | 4 | ||
| 26 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | 6600363600 | катушка для шланга RH | 1 | ||
| 28 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS370
|
|
| 28 | X970-064017 | HOSE ASSY-ORFS,THD(0X0) | 2 |
35,TS370
|
|
| 28 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS370
|
|
| 28 | X970-064017 | HOSE ASSY-ORFS,THD(0X0) | 2 |
40,TS370
|
|
| 28 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS370
|
|
| 28 | X970-064017 | HOSE ASSY-ORFS,THD(0X0) | 2 |
45,TS370
|
|
| 28 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS400
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS400
|
|
| 28 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS400
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS400
|
|
| 28 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS400
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS400
|
|
| 28 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS430
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS430
|
|
| 28 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS430
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS430
|
|
| 28 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS430
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS430
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS450
|
|
| 28 | X970-064022 | HOSE ASSY-ORFS,THD(0X0) | 2 |
35,TS450
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS450
|
|
| 28 | X970-064022 | HOSE ASSY-ORFS,THD(0X0) | 2 |
40,TS450
|
|
| 28 | X970-064019 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS450
|
|
| 28 | X970-064022 | HOSE ASSY-ORFS,THD(0X0) | 2 |
45,TS450
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS470
|
|
| 28 | X970-064024 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS470
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS470
|
|
| 28 | X970-064024 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS470
|
|
| 28 | X970-064021 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS470
|
|
| 28 | X970-064024 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS470
|
|
| 28 | X970-064023 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS500
|
|
| 28 | X970-064026 | HOSE ASSY-ORFS,THD(0X0) | 2 |
35,TS500
|
|
| 28 | X970-064023 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS500
|
|
| 28 | X970-064026 | HOSE ASSY-ORFS,THD(0X0) | 2 |
40,TS500
|
|
| 28 | X970-064023 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS500
|
|
| 28 | X970-064026 | HOSE ASSY-ORFS,THD(0X0) | 2 |
45,TS500
|
|
| 28 | X970-064027 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS550
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS550
|
|
| 28 | X970-064027 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS550
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS550
|
|
| 28 | X970-064027 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS550
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS550
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS600
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS600
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS600
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS600
|
|
| 28 | X970-064030 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS600
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS600
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS650
|
|
| 28 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
35,TS650
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS650
|
|
| 28 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
40,TS650
|
|
| 28 | X970-064033 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS650
|
|
| 28 | X970-064036 | HOSE ASSY ORFS, THD (0x0) | 2 |
45,TS650
|
|
| 29 | X500-310002 | Разъем | 2 | ||
| 3 | 31FG-80430-DA | Гайка | 6 | ||
| 30 | 3DFV-91400 | Кронштейн | 1 |
35DS
|
|
| 30 | 3DFV-93500 | Кронштейн | 1 |
35DS
|
|
| 30 | 3DFV-91400 | Кронштейн | 1 |
40DS
|
|
| 30 | 3DFV-93500 | Кронштейн | 1 |
40DS
|
|
| 30 | 3DFV-91400 | Кронштейн | 1 |
45DS
|
|
| 30 | 3DFV-93500 | Кронштейн | 1 |
45DS
|
|
| 31 | S037-103526 | Болт | 2 | ||
| 32 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | 31FV-90010 | GUARD WA-HOSE | 2 |
35DS
|
|
| 34 | 31FV-90010 | GUARD WA-HOSE | 2 |
40DS
|
|
| 34 | 31FV-90010 | GUARD WA-HOSE | 2 |
45DS
|
|
| 35 | 31FV-90050 | Вставка | 2 |
35DS
|
|
| 35 | 31FV-90050 | Вставка | 2 |
40DS
|
|
| 35 | 31FV-90050 | Вставка | 2 |
45DS
|
|
| 36 | S441-12000B | Шайба | 2 |
35DS
|
|
| 36 | S441-12000B | Шайба | 2 |
40DS
|
|
| 36 | S441-12000B | Шайба | 2 |
45DS
|
|
| 37 | S295-060006 | CAP NUT-DOMED | 10 |
35DS
|
|
| 37 | S295-060006 | CAP NUT-DOMED | 10 |
40DS
|
|
| 37 | S295-060006 | CAP NUT-DOMED | 10 |
45DS
|
|
| 4 | 3DFV-91300 | Трубка | 1 | ||
| 5 | X970-064040 | Шланг в сборе | 4 |
TS370
|
|
| 5 | X970-064042 | Шланг в сборе | 4 |
TS400
|
|
| 5 | X970-064044 | Шланг в сборе | 4 |
TS430
|
|
| 5 | X970-064045 | Шланг в сборе | 4 |
TS450
|
|
| 5 | X970-064047 | Шланг в сборе | 4 |
TS470
|
|
| 5 | X970-064049 | Шланг в сборе | 4 |
TS500
|
|
| 5 | X970-064052 | Шланг в сборе | 4 |
TS550
|
|
| 5 | X970-064056 | Шланг в сборе | 4 |
TS600
|
|
| 5 | X970-064059 | Шланг в сборе | 4 |
TS650
|
|
| 6 | S037-102526 | Болт | 6 | ||
| 7 | 3FFQ-91421 | Шланг шкив | 2 | ||
| 8 | S017-120856 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | 34FG-90250 | контактный шланг шкив | 2 |
