Гидроразводка (гидросистема) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E
Гидроразводка (гидросистема) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 2.28 REV.13B

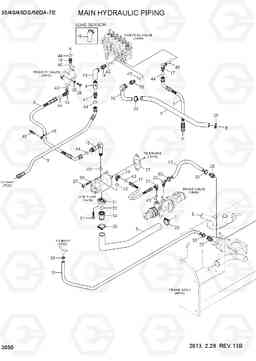

MAIN HYDRAULIC PIPING 35/40/45DS/50DA-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
35DS-7E
|
|
| 10 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
40DS-7E
|
|
| 10 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
45DS-7E
|
|
| 10 | 31FF-81040 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31FF-81110 | Рукав высокого давления (РВД) | 1 |
50DA-7E
|
|
| 11 | P930-084007 | Шланг в сборе | 1 | ||
| 12 | 31FF-81620 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31FV-20201 | Соединитель | 1 | ||
| 15 | 31HL-20030 | локоть ва | 1 | ||
| 16 | 31LF-30080 | Колено 90 | 1 | ||
| 17 | 31FV-25070 | Колено 90 | 1 | ||
| 18 | X500-310004 | Разъем | 2 | ||
| 19 | 31FV-25030 | Колено 90 | 1 |
35,W/O,H/KNOB
|
|
| 19 | 31FV-25030 | Колено 90 | 1 |
40,W/O,H/KNOB
|
|
| 19 | 31FV-25030 | Колено 90 | 1 |
45,W/O,H/KNOB
|
|
| 19 | 31FV-25030 | Колено 90 | 1 |
50,W/O,H/KNOB
|
|
| 19 | 31FV-25110 | локоть 90d | 1 |
35,H/KNOB,P/CTL
|
|
| 19 | 31FV-25110 | локоть 90d | 1 |
40,H/KNOB,P/CTL
|
|
| 19 | 31FV-25110 | локоть 90d | 1 |
45,H/KNOB,P/CTL
|
|
| 19 | 31FV-25110 | локоть 90d | 1 |
50,H/KNOB,P/CTL
|
|
| 21 | 31FQ-10030 | Колено 90 | 1 | ||
| 22 | 31FF-01360 | Колено 90 | 1 | ||
| 24 | 31FV-20130 | Колено 90 | 1 | ||
| 25 | 31FV-25010 | Соединитель | 2 | ||
| 26 | 31FV-25061 | Колено 90, поворотный | 1 | ||
| 27 | 905851300 | Прокладка | 1 | ||
| 28 | S572-570006 | Зажим | 4 |
35DS-7E
|
|
| 28 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
35DS-7E
|
|
| 28 | S572-570006 | Зажим | 4 |
40DS-7E
|
|
| 28 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
40DS-7E
|
|
| 28 | S572-570006 | Зажим | 4 |
45DS-7E
|
|
| 28 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
45DS-7E
|
|
| 28 | S572-570006 | Зажим | 4 |
50DA-7E
|
|
| 28 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
50DA-7E
|
|
| 29 | S572-460006 | Зажим | 2 | ||
| 30 | S572-270006 | Зажим | 4 | ||
| 31 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 32 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | S015-080656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S018-140306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S411-080006 | Шайба пружинная | 2 | ||
| 39 | S411-140006 | Шайба пружинная | 2 | ||
| 4 | 31F6-05000 | FLOW REGULATOR | 1 | ||
| 40 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 42 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 43 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 44 | S621-018001 | О кольцо | 5 | ||
| 45 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 47 | 31FV-25041 | Соединитель | 1 | ||
| 48 | 31L7-10210 | модули зажим для труб | 1 | ||
| 49 | S035-081526 | Болт | 1 | ||
| 5 | 31FV-20061 | всасывающий шланг | 1 | ||
| 50 | X500-310005 | Разъем | 1 | ||
| 51 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | P930-124025 | Шланг в сборе | 1 | ||
| 7 | 31FV-25090 | Шланг в сборе | 1 | ||
| 8 | P923-124019 | Шланг в сборе | 1 |
V-MAST
|
|
| 8 | P923-124018 | Шланг в сборе | 1 |
TF-MAST
|
|
| 9 | 31FV-25080 | Шланг | 1 |
