4-SPOOL HYD PIPING (VF, H/REEL, 50DA-7E) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E
4-SPOOL HYD PIPING (VF, H/REEL, 50DA-7E) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7191
Наименование:4-SPOOL HYD PIPING (VF, H/REEL, 50DA-7E)
Версия:2013.10.31 REV.13K

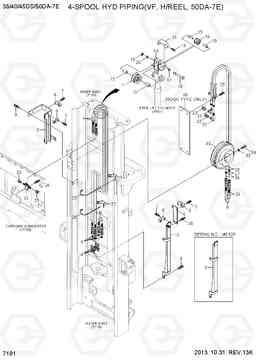

4-SPOOL HYD PIPING (VF, H/REEL, 50DA-7E) 35/40/45DS/50DA-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064073 | Шланг в сборе | 2 |
VF270
|
|
| 1 | X970-064073 | Шланг в сборе | 2 |
VF270
|
|
| 1 | P910-064077 | Шланг в сборе | 2 |
VF290
|
|
| 1 | X970-064077 | Шланг в сборе | 2 |
VF290
|
|
| 1 | P910-064081 | Шланг в сборе | 2 |
VF305
|
|
| 1 | X970-064081 | Шланг в сборе | 2 |
VF305
|
|
| 10 | 3BFV-90900 | Кронштейн | 1 | ||
| 11 | 34FG-90201 | Шланг шкив | 1 | ||
| 12 | 34FG-90330 | Вставка | 1 | ||
| 13 | 34FG-90310 | контактный шланг шкив | 1 | ||
| 14 | 33FQ-90350 | Шланг шкив | 1 | ||
| 15 | 33FQ-90310 | контактный шланг шкив | 2 | ||
| 16 | S017-101006 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S411-100006 | Шайба пружинная | 2 | ||
| 18 | S275-10000B | Гайка самоблокирующаяся | 2 | ||
| 19 | S035-081526 | Болт | 4 | ||
| 2 | 3BFV-95310 | Охранник ва статические, относительной влажности | 1 |
VF270
|
|
| 2 | 3BFV-95311 | Охранник ва статические, относительной влажности | 1 |
VF270
|
|
| 2 | 3BFV-95320 | Охранник ва статические, относительной влажности | 1 |
VF290
|
|
| 2 | 3BFV-95321 | Охранник ва статические, относительной влажности | 1 |
VF290
|
|
| 2 | 3BFV-95330 | Охранник ва статические, относительной влажности | 1 |
VF305
|
|
| 2 | 3BFV-95331 | Охранник ва статические, относительной влажности | 1 |
VF305
|
|
| 20 | S403-10200B | Плоская шайба | 2 | ||
| 21 | 33HA-90751 | Крышка | 1 | ||
| 22 | 33HD-90351 | Кронштейн ва шланг | 1 | ||
| 23 | X710-100103 | Крышка | 4 | ||
| 24 | S037-103026 | Болт | 2 | ||
| 25 | S552-050203 | Зажим | 2 | ||
| 26 | P910-064016 | Шланг в сборе | 2 |
VF270
|
|
| 26 | P910-064018 | Шланг в сборе | 2 |
VF290
|
|
| 26 | P910-064020 | Шланг в сборе | 2 |
VF305
|
|
| 27 | X500-310002 | Разъем | 2 | ||
| 28 | 33FG-90310 | Кронштейн | 1 | ||
| 29 | S037-102526 | Болт | 4 | ||
| 3 | 3BFV-95510 | Охранник ва высота, относительной влажности | 1 |
VF270
|
|
| 3 | 3BFV-95511 | Охранник ва высота, относительной влажности | 1 |
VF270
|
|
| 3 | 3BFV-95512 | GUARD WA-ELEVATION,RH | 1 |
VF270
|
|
| 3 | 3BFV-95520 | Охранник ва высота, относительной влажности | 1 |
VF290
|
|
| 3 | 3BFV-95521 | Охранник ва высота, относительной влажности | 1 |
VF290
|
|
| 3 | 3BFV-95522 | GUARD WA-ELEVATION,RH | 1 |
VF290
|
|
| 3 | 3BFV-95530 | Охранник ва высота, относительной влажности | 1 |
VF305
|
|
| 3 | 3BFV-95531 | Охранник ва высота, относительной влажности | 1 |
VF305
|
|
| 3 | 3BFV-95532 | GUARD WA-ELEVATION,RH | 1 |
VF305
|
|
| 30 | 6600363600 | катушка для шланга RH | 1 | ||
| 31 | 33FJ-80170 | Колено 90 | 1 | ||
| 32 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 33 | S411-120006 | Шайба пружинная | 2 | ||
| 34 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 35 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | 31FY-80910 | Зажим | 2 | ||
| 38 | S035-102526 | Болт | 2 | ||
| 4 | 31FG-80210 | Соединитель | 4 | ||
| 5 | 31FG-80430-DA | Гайка | 4 | ||
| 6 | 34FG-90260 | Зажим | 4 | ||
| 6 | 33HN-90240 | Зажим | 4 | ||
| 7 | S035-063026 | Болт | 8 | ||
| 8 | S037-102026 | Болт | 5 | ||
| 9 | 33FT-90050 | Кронштейн зажим | 1 | ||
| 9 | 3BFV-95600 | GUARD-HOSE | 1 |
