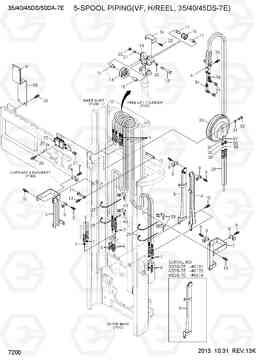

5-SPOOL PIPING (VF,H/REEL,35/40/45DS-7E) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E
5-SPOOL PIPING (VF,H/REEL,35/40/45DS-7E) погрузчика дизельного Hyundai 35/40/45DS/50DA-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7200
Наименование:5-SPOOL PIPING (VF,H/REEL,35/40/45DS-7E)
Версия:2013.10.31 REV.13K
5-SPOOL PIPING (VF,H/REEL,35/40/45DS-7E) 35/40/45DS/50DA-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064075 | Шланг в сборе | 4 |
VF280,35DS-7E
|
|
| 1 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF280,35DS-7E
|
|
| 1 | P910-064075 | Шланг в сборе | 4 |
VF280,40DS-7E
|
|
| 1 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF280,40DS-7E
|
|
| 1 | P910-064075 | Шланг в сборе | 4 |
VF280,45DS-7E
|
|
| 1 | X970-064075 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF280,45DS-7E
|
|
| 1 | P910-064079 | Шланг в сборе | 4 |
VF300,35DS-7E
|
|
| 1 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF300,35DS-7E
|
|
| 1 | P910-064079 | Шланг в сборе | 4 |
VF300,40DS-7E
|
|
| 1 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF300,40DS-7E
|
|
| 1 | P910-064079 | Шланг в сборе | 4 |
VF300,45DS-7E
|
|
| 1 | X970-064079 | HOSE ASSY-ORFS,THD(0X0) | 4 |
VF300,45DS-7E
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
VF315,35DS-7E
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
VF315,35DS-7E
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
VF315,40DS-7E
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
VF315,40DS-7E
|
|
| 1 | P910-064083 | Шланг в сборе | 4 |
VF315,45DS-7E
|
|
| 1 | X970-064083 | Шланг в сборе | 4 |
VF315,45DS-7E
|
|
| 10 | S037-102026 | Болт | 10 | ||
| 11 | 34FG-90460 | Зажим | 1 | ||
| 12 | 33FT-90061 | Кронштейн зажим | 1 | ||
| 13 | S035-063526 | Болт | 2 | ||
| 14 | 33HD-90370 | Шланг шкив | 1 | ||
| 15 | 34FG-90351 | контактный шланг шкив | 2 | ||
| 16 | 33FQ-90360 | Шланг шкив | 1 | ||
| 17 | 33FQ-90320 | контактный ч / шкив | 2 | ||
| 18 | 3BFV-90800 | Кронштейн | 1 | ||
| 19 | S017-101406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 3BFV-95211 | Охранник ва статические, LH | 1 |
VF280
|
|
| 2 | 3BFV-95221 | Охранник ва статические, LH | 1 |
VF300
|
|
| 2 | 3BFV-95231 | Охранник ва статические, LH | 1 |
VF315
|
|
| 20 | S411-100006 | Шайба пружинная | 2 | ||
| 21 | S403-10200B | Плоская шайба | 2 | ||
| 22 | S275-10000B | Гайка самоблокирующаяся | 2 | ||
| 23 | S035-081526 | Болт | 4 | ||
| 24 | 34FG-90270 | Крышка | 1 | ||
| 25 | 34FK-90401 | блок ва | 2 | ||
| 26 | S037-102526 | Болт | 8 | ||
| 27 | X710-100103 | Крышка | 6 | ||
| 27 | X710-100103 | Крышка | 6 | ||
| 27 | X710-100103 | Крышка | 6 | ||
| 28 | S552-050203 | Зажим | 4 | ||
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,35DS-7E
|
|
| 29 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,35DS-7E
|
|
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,40DS-7E
|
|
| 29 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,40DS-7E
|
|
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,45DS-7E
|
|
| 29 | X970-064014 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF280,45DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,35DS-7E
|
|
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,35DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,40DS-7E
|
|
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,40DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,45DS-7E
|
|
| 29 | X970-064016 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF300,45DS-7E
|
|
| 29 | X970-064020 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,35DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,35DS-7E
|
|
| 29 | X970-064020 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,40DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,40DS-7E
|
|
| 29 | X970-064020 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,45DS-7E
|
|
| 29 | X970-064018 | HOSE ASSY ORFS, THD (0x0) | 2 |
VF315,45DS-7E
|
|
| 3 | 3BFV-95311 | Охранник ва статические, относительной влажности | 1 |
VF280
|
|
| 3 | 3BFV-95321 | Охранник ва статические, относительной влажности | 1 |
VF300
|
|
| 3 | 3BFV-95331 | Охранник ва статические, относительной влажности | 1 |
VF315
|
|
| 30 | X500-310002 | Разъем | 2 | ||
| 31 | S411-120006 | Шайба пружинная | 2 | ||
| 32 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | 6600363600 | катушка для шланга RH | 1 | ||
| 34 | 33FJ-80180 | Колено 90, долго | 1 | ||
| 35 | 33FG-90310 | Кронштейн | 1 | ||
| 36 | 33FJ-80170 | Колено 90 | 1 | ||
| 37 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 38 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 39 | 31FY-80900 | Зажим | 2 |
35DS-7E
|
|
| 39 | 31FY-80900 | Зажим | 2 |
40DS-7E
|
|
| 39 | 31FY-80900 | Зажим | 2 |
45DS-7E
|
|
| 4 | 3BFV-95411 | охранять ва высоту, LH | 1 |
VF280
|
|
| 4 | 3BFV-95421 | охранять ва высоту, LH | 1 |
VF300
|
|
| 4 | 3BFV-95431 | охранять ва высоту, LH | 1 |
VF315
|
|
| 40 | 31FY-80910 | Зажим | 2 |
35DS-7E
|
|
| 40 | 31FY-80910 | Зажим | 2 |
40DS-7E
|
|
| 40 | 31FY-80910 | Зажим | 2 |
45DS-7E
|
|
| 5 | 3BFV-95511 | Охранник ва высота, относительной влажности | 1 |
35,VF280
|
|
| 5 | 3BFV-95512 | GUARD WA-ELEVATION,RH | 1 |
35,VF280
|
|
| 5 | 3BFV-95511 | Охранник ва высота, относительной влажности | 1 |
40,VF280
|
|
| 5 | 3BFV-95512 | GUARD WA-ELEVATION,RH | 1 |
40,VF280
|
|
| 5 | 3BFV-95511 | Охранник ва высота, относительной влажности | 1 |
45,VF280
|
|
| 5 | 3BFV-95512 | GUARD WA-ELEVATION,RH | 1 |
45,VF280
|
|
| 5 | 3BFV-95521 | Охранник ва высота, относительной влажности | 1 |
35,VF300
|
|
| 5 | 3BFV-95522 | GUARD WA-ELEVATION,RH | 1 |
35,VF300
|
|
| 5 | 3BFV-95521 | Охранник ва высота, относительной влажности | 1 |
40,VF300
|
|
| 5 | 3BFV-95522 | GUARD WA-ELEVATION,RH | 1 |
40,VF300
|
|
| 5 | 3BFV-95521 | Охранник ва высота, относительной влажности | 1 |
45,VF300
|
|
| 5 | 3BFV-95522 | GUARD WA-ELEVATION,RH | 1 |
45,VF300
|
|
| 5 | 3BFV-95531 | Охранник ва высота, относительной влажности | 1 |
35,VF315
|
|
| 5 | 3BFV-95532 | GUARD WA-ELEVATION,RH | 1 |
35,VF315
|
|
| 5 | 3BFV-95531 | Охранник ва высота, относительной влажности | 1 |
40,VF315
|
|
| 5 | 3BFV-95532 | GUARD WA-ELEVATION,RH | 1 |
40,VF315
|
|
| 5 | 3BFV-95531 | Охранник ва высота, относительной влажности | 1 |
45,VF315
|
|
| 5 | 3BFV-95532 | GUARD WA-ELEVATION,RH | 1 |
45,VF315
|
|
| 6 | 31FG-80210 | Соединитель | 6 | ||
| 7 | 31FG-80430-DA | Гайка | 6 | ||
| 8 | 33HN-90240 | Зажим | 6 | ||
| 9 | S035-063026 | Болт | 12 |
