Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 35/40/45/50L-7A
Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 35/40/45/50L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 2.28 REV.13B

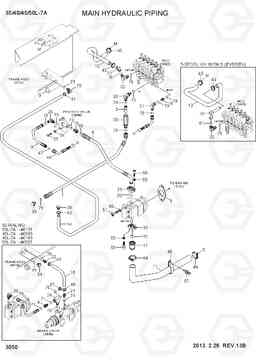

MAIN HYDRAULIC PIPING 35/40/45/50L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 35HL-20040 | ва в обратном трубопроводе | 1 | ||
| 11 | 35HL-20060 | всасывающий шланг | 1 | ||
| 12 | 35HL-20030 | Шланг | 1 | ||
| 13 | 35HL-20130 | Шланг | 1 | ||
| 14 | 31HL-20131 | Шланг | 1 | ||
| 15 | P760-013125 | Рукав высокого давления (РВД) | 1 |
35L-7A
|
|
| 15 | P760-013125 | Рукав высокого давления (РВД) | 1 |
40L-7A
|
|
| 15 | P760-013125 | Рукав высокого давления (РВД) | 1 |
45L-7A
|
|
| 15 | P760-013125 | Рукав высокого давления (РВД) | 1 |
50L-7A
|
|
| 17 | 31FV-20201 | Соединитель | 1 | ||
| 18 | 35HL-20080 | Соединитель | 1 | ||
| 19 | 31FQ-80120 | Соединитель | 1 | ||
| 20 | 35HL-20120 | Соединитель | 1 | ||
| 21 | 31HA-10170 | Разъем основная шланг | 1 |
35L-7A
|
|
| 21 | 31HA-10170 | Разъем основная шланг | 1 |
40L-7A
|
|
| 21 | 31HA-10170 | Разъем основная шланг | 1 |
45L-7A
|
|
| 21 | 31HA-10170 | Разъем основная шланг | 1 |
50L-7A
|
|
| 22 | 31HA-20170 | Разъем основная шланг | 1 |
35L-7A
|
|
| 22 | 31HA-20170 | Разъем основная шланг | 1 |
40L-7A
|
|
| 22 | 31HA-20170 | Разъем основная шланг | 1 |
45L-7A
|
|
| 22 | 31HA-20170 | Разъем основная шланг | 1 |
50L-7A
|
|
| 23 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 24 | 31HA-20112 | тройник с измерительным портом | 1 |
35L-7A
|
|
| 24 | 31HA-20112 | тройник с измерительным портом | 1 |
40L-7A
|
|
| 24 | 31HA-20112 | тройник с измерительным портом | 1 |
45L-7A
|
|
| 24 | 31HA-20112 | тройник с измерительным портом | 1 |
50L-7A
|
|
| 26 | 35HL-20090 | Штуцер | 1 | ||
| 27 | 35HL-20050 | Штуцер -90 | 1 | ||
| 28 | 35HL-20110 | Колено 90 | 1 | ||
| 29 | 31FV-25010 | Соединитель | 1 | ||
| 3 | 31F6-05000 | FLOW REGULATOR | 1 | ||
| 30 | 31FG-10010 | Штуцер 90 orfs | 1 |
35L-7A
|
|
| 30 | 31FG-10010 | Штуцер 90 orfs | 1 |
40L-7A
|
|
| 30 | 31FG-10010 | Штуцер 90 orfs | 1 |
45L-7A
|
|
| 30 | 31FG-10010 | Штуцер 90 orfs | 1 |
50L-7A
|
|
| 31 | 31HL-20100 | Колено 90, поворотный, ORFS | 1 | ||
| 32 | 37FQ-20050 | Штуцер 90 orfs | 1 | ||
| 33 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 34 | P220-110104 | Заглушка | 1 |
35L-7A
|
|
| 34 | P220-110104 | Заглушка | 1 |
40L-7A
|
|
| 34 | P220-110104 | Заглушка | 1 |
45L-7A
|
|
| 34 | P220-110104 | Заглушка | 1 |
50L-7A
|
|
| 35 | X700-100105 | Заглушка | 1 | ||
| 36 | S491-160402 | Палец | 1 | ||
| 4 | 31HA-05000 | обратный клапан в сборе ОРС | 1 |
35L-7A
|
|
| 4 | 31HA-05000 | обратный клапан в сборе ОРС | 1 |
40L-7A
|
|
| 4 | 31HA-05000 | обратный клапан в сборе ОРС | 1 |
45L-7A
|
|
| 4 | 31HA-05000 | обратный клапан в сборе ОРС | 1 |
50L-7A
|
|
| 40 | S520-017000 | Зажим | 2 |
35L-7A
|
|
| 40 | S520-017000 | Зажим | 2 |
40L-7A
|
|
| 40 | S520-017000 | Зажим | 2 |
45L-7A
|
|
| 40 | S520-017000 | Зажим | 2 |
50L-7A
|
|
| 41 | S520-027000 | Зажим | 1 | ||
| 42 | S572-270006 | Зажим | 1 | ||
| 43 | S572-500006 | Зажим | 3 | ||
| 44 | S572-570006 | Зажим | 3 |
35L-7A
|
|
| 44 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
35L-7A
|
|
| 44 | S572-570006 | Зажим | 3 |
40L-7A
|
|
| 44 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
40L-7A
|
|
| 44 | S572-570006 | Зажим | 3 |
45L-7A
|
|
| 44 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
45L-7A
|
|
| 44 | S572-570006 | Зажим | 3 |
50L-7A
|
|
| 44 | 35HG-20110 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
50L-7A
|
|
| 45 | 31L7-10260 | Зажим трубки | 1 | ||
| 46 | 31HL-20110 | HOSE ASSY ORFS, 90x90 | 1 | ||
| 47 | S621-018001 | О кольцо | 1 | ||
| 5 | 905851300 | Прокладка | 1 | ||
| 50 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 51 | 35HL-20020 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 52 | S035-082036 | Болт | 1 | ||
| 53 | S015-080706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 54 | S411-080006 | Шайба пружинная | 2 | ||
| 55 | S411-100006 | Шайба пружинная | 8 | ||
| 56 | S411-140006 | Шайба пружинная | 2 | ||
| 6 | P920-062011 | Шланг в сборе | 1 |
35L-7A
|
|
| 6 | P920-062011 | Шланг в сборе | 1 |
40L-7A
|
|
| 6 | P920-062011 | Шланг в сборе | 1 |
45L-7A
|
|
| 6 | P920-062011 | Шланг в сборе | 1 |
50L-7A
|
|
| 7 | P923-124019 | Шланг в сборе | 1 | ||
| 70 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 71 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
35L-7A
|
|
| 71 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
40L-7A
|
|
| 71 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
45L-7A
|
|
| 71 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
50L-7A
|
|
| 72 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
35L-7A
|
|
| 72 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
40L-7A
|
|
| 72 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
45L-7A
|
|
| 72 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 1 |
50L-7A
|
|
| 73 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 75 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 76 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
35L-7A
|
|
| 76 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
40L-7A
|
|
| 76 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
45L-7A
|
|
| 76 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
50L-7A
|
|
| 77 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
35L-7A
|
|
| 77 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
40L-7A
|
|
| 77 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
45L-7A
|
|
| 77 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
50L-7A
|
|
| 78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
35L-7A
|
|
| 78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
40L-7A
|
|
| 78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
45L-7A
|
|
| 78 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 |
50L-7A
|
|
| 79 | S621-018001 | О кольцо | 5 | ||
| 8 | 31HL-20050 | шланг в сборе тыс, FLG (0x90) | 1 | ||
| 80 | S621-021001 | О кольцо | 1 | ||
| 81 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 82 | P220-310102 | Заглушка | 1 |
35L-7A
|
|
| 82 | P220-310102 | Заглушка | 1 |
40L-7A
|
|
| 82 | P220-310102 | Заглушка | 1 |
45L-7A
|
|
| 82 | P220-310102 | Заглушка | 1 |
50L-7A
|
|
| 83 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 31HL-20120 | Трубка | 1 |
