BODY SUB ASSY погрузчика на сжиженном газе Hyundai 35/40/45L-7
BODY SUB ASSY погрузчика на сжиженном газе Hyundai 35/40/45L-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6035
Наименование:BODY SUB ASSY
Версия:2012. 11.30 REV,12L

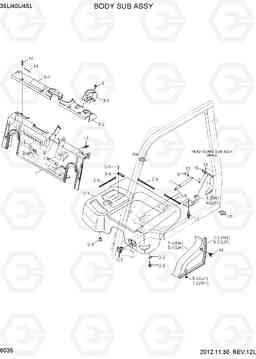

BODY SUB ASSY 35/40/45L-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71HL-15000 | Тело югу сборе | 1 |
CABIN
|
|
| * | 71HL-15000 | Тело югу сборе | 1 |
CABIN
|
|
| * | 71HL-15000 | Тело югу сборе | 1 |
CABIN
|
|
| * | 71FV-35802 | Тело югу сборе | 1 |
O.H.G
|
|
| * | 71FV-55000 | Тело югу сборе | 1 |
CABIN
|
|
| * | 71FV-55000 | Тело югу сборе | 1 |
CABIN
|
|
| * | 71FV-55000 | Тело югу сборе | 1 |
CABIN
|
|
| 1 | 71FV-35500 | Приборная панель ва | 1 |
35L
|
|
| 1 | 71FV-35501 | приборная панель ва | 1 |
35L
|
|
| 1 | 71FV-35500 | Приборная панель ва | 1 |
40L
|
|
| 1 | 71FV-35501 | приборная панель ва | 1 |
40L
|
|
| 1 | 71FV-35500 | Приборная панель ва | 1 |
45L
|
|
| 1 | 71FV-35501 | приборная панель ва | 1 |
45L
|
|
| 10 | 71HA-10462 | Крышка блока предохранителей | 1 | ||
| 11 | 71FV-30390 | GAS SPRING | 1 | ||
| 12 | S403-08100B | Плоская шайба | 2 | ||
| 13 | 71FE-10170 | резинок | 2 |
NOT SHOWN
|
|
| 14 | FAC0700820-01 | KNOB | 2 | ||
| 15 | S403-12100B | Плоская шайба | 2 | ||
| 16 | S132-081526 | SCREW-W/WASHER | 6 | ||
| 17 | S037-102526 | Болт | 8 | ||
| 18 | S501-120002 | контактный самоблокирующиеся | 2 | ||
| 19 | S491-120352 | Палец | 2 | ||
| 2 | 71HL-30722 | BONNET | 1 | ||
| 2-1 | 71HL-31780 | BONNET | 1 | ||
| 2-2 | F12100190 | CUSHION | 2 | ||
| 2-3 | S131-051526 | SCREW-W/WASHER | 4 | ||
| 2-4 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 2-5 | 9055000309 | RIVET | 2 | ||
| 2-6 | S771-040000 | Уплотнитель | 1 | ||
| 2-7 | 71HA-10610 | HINGE | 1 | ||
| 2-8 | 71HL-31790 | INSULATION | 1 | ||
| 2-9 | 71EM-51580 | Болт | 54 | ||
| 3 | 71HL-30781 | шарнирный уголок RH | 1 | ||
| 4 | 71HL-30811 | шарнирный уголок LH | 1 | ||
| 5 | 71HL-30682 | Боковая крышка в сборе LH | 1 | ||
| 5-1 | 71HL-30692 | стороны крышки, LH | 1 | ||
| 5-2 | FAC0700770 | Уплотнительная втулка | 2 | ||
| 5-3 | 71HL-30871 | SPONGE | 1 | ||
| 6 | S132-061556 | SCREW-W/WASHER | 3 | ||
| 7 | 71HL-30702 | Боковая крышка в сборе RH | 1 | ||
| 7-1 | 71HL-30712 | стороны крышки, относительной влажности | 1 | ||
| 7-2 | FAC0700770 | Уплотнительная втулка | 2 | ||
| 7-3 | 71HL-30871 | SPONGE | 1 | ||
| 8 | S501-100002 | контактный самоблокирующиеся | 2 | ||
| 9 | 71FV-15520 | Крышка приборной панели | 1 | ||
| 9-1 | 71FV-15211 | Крышка RH | 1 | ||
| 9-2 | 71FV-15530 | Крышка LH | 1 | ||
| 9-3 | 71FV-15540 | Крышка | 1 |
