Гидроразводка (гидросистема) погрузчика электрического Hyundai 40/45/50B-9
Гидроразводка (гидросистема) погрузчика электрического Hyundai 40/45/50B-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2110
Наименование:MAIN HYD PIPING
Версия:2014. 6.30 REV.14F

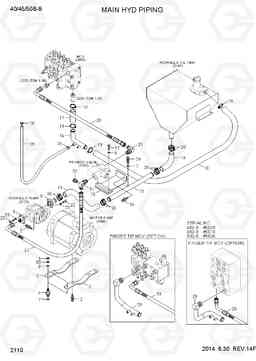

MAIN HYD PIPING 40/45/50B-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31B3-20070 | BRACKET-WA | 1 | ||
| 12 | S015-080656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | 31B3-20030 | HOSE-LOWER | 1 | ||
| 14 | 31B3-20040 | HOSE-LOWER | 1 | ||
| 15 | 31B3-20050 | PIPE-SUCTION | 1 | ||
| 16 | 31B3-20060 | Трубка | 1 | ||
| 17 | P760-053012 | Рукав высокого давления (РВД) | 1 | ||
| 18 | P760-053275 | HOSE-RUBBER,LOW | 1 | ||
| 19 | S572-460006 | Зажим | 4 | ||
| 2 | S037-123526 | Болт | 6 | ||
| 20 | S572-570006 | Зажим | 8 | ||
| 21 | 31HD-20060 | Колено 90 | 1 | ||
| 21-1 | S621-018001 | О кольцо | 1 |
NOT SHOWN
|
|
| 21-2 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 22 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | S411-100006 | Шайба пружинная | 8 | ||
| 24 | S035-082526 | Болт | 3 | ||
| 25 | 31FF-81120 | Рукав высокого давления (РВД) | 1 | ||
| 26 | S520-027000 | Зажим | 2 | ||
| 27 | P930-125010 | Шланг в сборе | 1 | ||
| 28 | P930-125008 | Шланг в сборе | 1 | ||
| 29 | 31B3-20080 | Трубка | 1 |
40B-9
|
|
| 29 | 31B3-20081 | Трубка | 1 |
40B-9,F-LEVER
|
|
| 29 | 31B3-20080 | Трубка | 1 |
45B-9
|
|
| 29 | 31B3-20081 | Трубка | 1 |
45B-9,F-LEVER
|
|
| 29 | 31B3-20080 | Трубка | 1 |
50B-9
|
|
| 29 | 31B3-20081 | Трубка | 1 |
50B-9,F-LEVER
|
|
| 3 | 31B3-20020 | BRKT-MOTOR MTG | 2 | ||
| 30 | S403-08200B | Плоская шайба | 4 | ||
| 31 | 31S7-00530 | Колено 90 | 1 | ||
| 32 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 33 | 31B3-20100 | HOSE ASSY-ORFS | 1 |
40B-9,F-LEVER
|
|
| 33 | 31B3-20100 | HOSE ASSY-ORFS | 1 |
45B-9,F-LEVER
|
|
| 33 | 31B3-20100 | HOSE ASSY-ORFS | 1 |
50B-9,F-LEVER
|
|
| 4 | 1191003300 | CUSHION | 4 | ||
| 5 | S205-081006 | Гайка | 4 | ||
| 6 | S411-080006 | Шайба пружинная | 6 | ||
| 7 | F23600280 | специальная шайба | 5 | ||
| 8 | 31B3-20010 | FLANGE-SUCTION | 1 | ||
| 8-2 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
| 9 | 31HD-20021 | Трубка | 1 | ||
| 9-1 | S621-018001 | О кольцо | 1 |
NOT SHOWN
|
|
| 9-2 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
